- 同時支持8MHz和17MHz的VDSL2規格，兼容ADSL2+標準
- 在節省空間的封裝內提供了低功耗解決方案
- 包括4個內部寬帶運算放大器，配置成兩對差分線路驅動器
- 240MHz的帶寬和低失真
- 互聯網

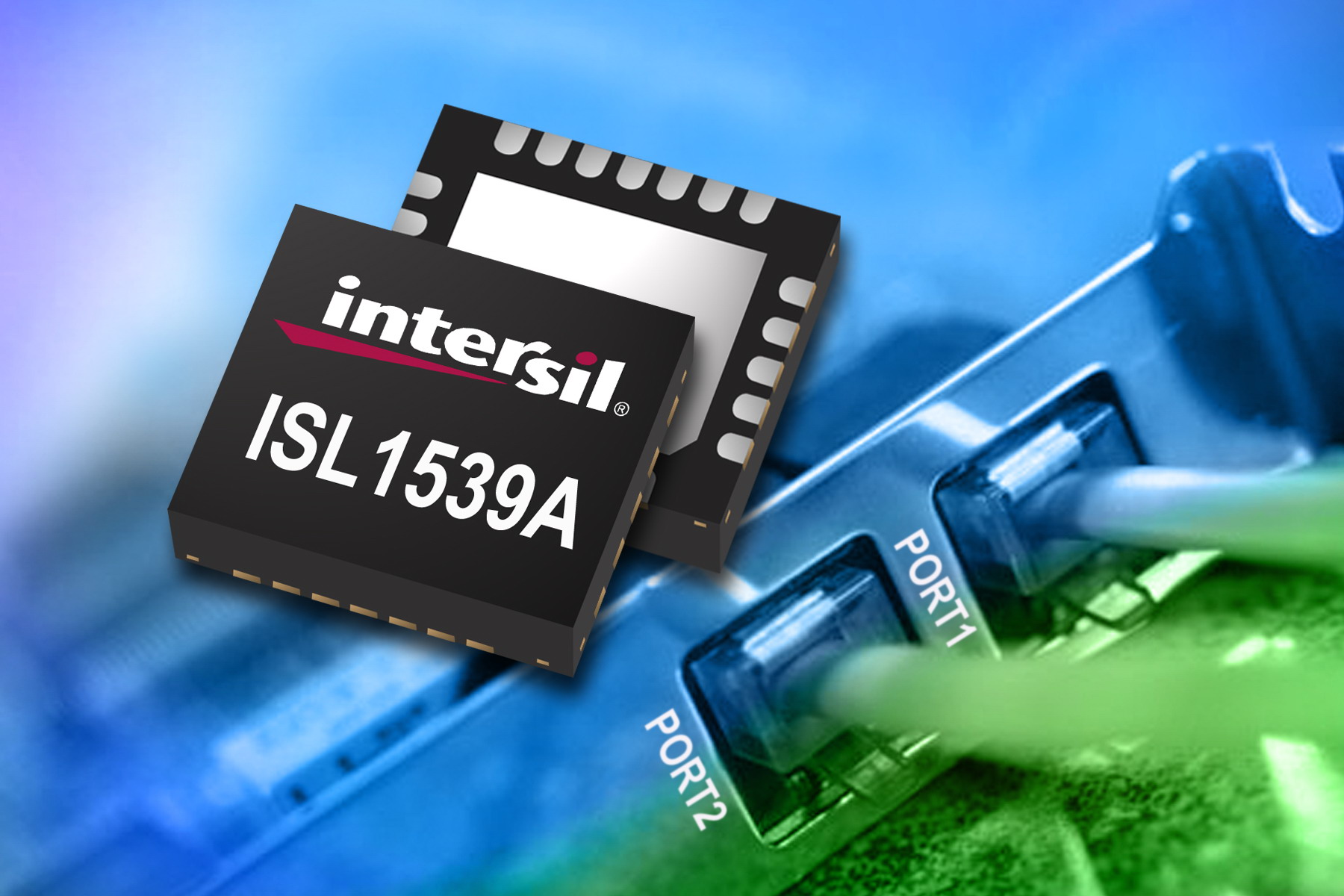

全球高性能模擬半導體設計和制造領導廠商Intersil公司近日宣布，針對迅猛增長的VDSL2超高比特率互聯網連接標準應用而推出DSL線路驅動器家族中的最新成員ISL1539A。
ISL1539A同時支持8MHz和17MHz的VDSL2規格，兼容廣泛使用的ADSL2+標準。ISL1539A在節省空間的封裝內提供了低功耗解決方案，使24口和48口設備能夠密集地堆疊在一起。器件具有240MHz的帶寬和大于3000V/μs的差分壓擺率，為最苛刻的線路接口設計和多頻功率比(MTPR)目標提供了充足的設計裕度。
ISL1539A包括4個內部寬帶運算放大器，配置成兩對差分線路驅動器。每個驅動器均是寬帶電流反饋放大器，在低電源電流情況下依然有非常高的壓擺率。每對放大器(端口)也包括兩個邏輯引腳，能在支持多個DSL標準的設計中逐級調整靜態電流水平。此外，總功率調整引腳在要求較低的應用中可以提供非常低的靜態功耗。每個端口的標稱滿功率為27.2mA。設計者可以從每端口23mA的中等功耗、每端口13.5mA的低功耗，以及關斷狀態的每端口功耗小于0.5mA進行選擇。
憑借240MHz的帶寬和低失真(< -89dBc@1MHz，2Vpp)，ISL1539A可以為VDSL2 8b規格的100Ω線負載提供大于-67dBc的MTPR。輸出級使用低動態余量、高峰值電流設計，支持高功率的推挽線路驅動器應用。在±12V電源下，ISL1539A提供了1.1V的動態余量和大于360mA的峰值線性輸出電流。在VDSL2應用電路中做差分驅動時，這相當于在100Ω負載上的41.8 V峰到峰擺動。器件還支持在低至±7.5V的電源下的高無雜散動態范圍(SFDR)操作。雙端口的ISL1539A適合用做差分對，所包含的特殊電路能夠?qū)⒐材－h(huán)路的脈沖尖峰降至最小，同時減小共模輸出噪聲的頻譜。
定價及供貨情況
ISL1539A現可提供緊湊的24引線QFN封裝，定購批量為1,000片的定價為2.27美元。
