【導讀】許多傳感器接口應用要求信號和電源隔離。為了運行模數轉換器(ADC)、提供傳感器偏置以及實現數字信號隔離，電源是必需的，但隔離電源的開關噪聲可能會影響高精度測量。例如，當ADuM5201 isoPower的儲能電路工作時，會產生360 MHz的噪聲。如果該噪聲與ADC的采樣時間重合，噪聲將耦合到傳感器偏置、ADC電源或基準電壓源中，導致測量喪失一定的保真度。為減少干擾，數字系統的常規做法是在時鐘沿之間開始ADC轉換，確保開關噪聲不與電壓轉換相互作用。
isoPower產品的工作方式是讓一個高電流儲能振蕩器在內部微變壓器中運行。電源被耦合到副邊，然后整流為直流。副邊調節輸出電壓，產生一個PWM式信號，并通過一個iCoupler®數據通道將其送回原邊，從而根據副邊電源和電壓需求開關儲能振蕩器。ADI公司有多款isoPower器件允許通過外部引腳直接控制儲能電路，因此一個公共PWM信號就能控制多個isoPower器件。當ADC進行高保真度轉換時，可以利用這一特性來消除儲能電路噪聲。ADuM520x、ADuM620x、ADuM5000和ADuM6000可以用作外部主控制器的從機，支持這種功能的控制線可以接受用來禁用儲能電路的BLANK(屏蔽)信號。使用兩條控制線： RCIN和RCSEL。

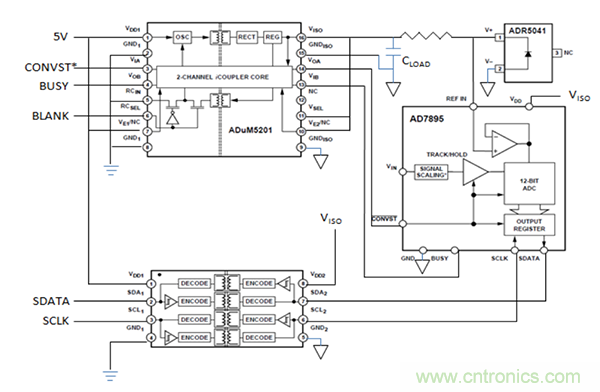

圖1. 隔離低噪聲ADC電路
RCSEL選擇儲能控制電路的信號源：從副邊上的調節電路獲得的PWM信號或者提供給RCIN的信號。如果RCIN線接低電平，則RCSEL的作用是在副邊控制器進行調節與強制振蕩器關閉之間選擇其一。
當振蕩器關閉時，輸出電壓以負載(等效電阻RLOAD)和VISO上大電容的值(CLOAD)所確定的速率降低，電壓驟降時間常數為RLOAD × CLOAD。當RCSEL信號變回高電平時，控制環路將VISO重新驅動到調節設定點。
圖1所示電路采用12位ADC、具有I2C數據接口的AD7896構建，說明了該技術的重要特點。為簡明起見，所示電路沒有顯示旁路電容和上拉電阻等許多無源元件，但完整的原理圖應適當添加這些元件。器件通過I2C接口與控制器通信，因此利用ADuM1250來隔離數據通信。ADuM5201用于提供電源并隔離ADC的轉換開始和BUSY信號。
當CONVST信號變?yōu)榈碗娖讲⒊掷m(xù)t1= 40 ns時，轉換開始(參見圖2)。在轉換過程中，BUSY信號變?yōu)楦唠娖讲⒊掷m(xù)約4 µs，表示數據尚未就緒，無法進行轉換。然后，BUSY線變回低電平，數據可以通過I2C總線的SCLK線輸出。

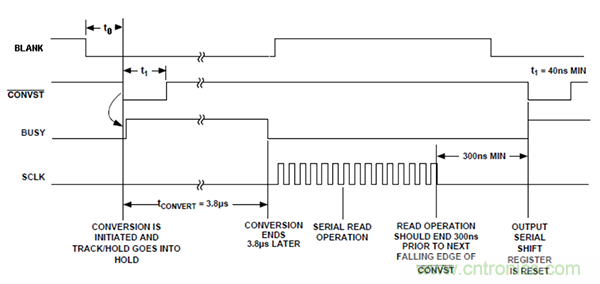

圖2. 系統時序圖
BLANK信號將RCSEL引腳拉低，從而屏蔽來自ADuM5201的電源。當電源振蕩器活動時，需要大約100 ns才能將其關閉，因此BLANK信號應持續t0 > 100 ns，確保輸出電源是平靜的。為實現最高精度的轉換，可以使振蕩器在特定ACD要求的時間內保持關閉。本例中，在BUSY信號變回低電平之前，電源一直處于關閉狀態。BLANK信號的作用如圖3所示：在施加BLANK信號之前，可以清楚地看到儲能電路噪聲；大約100 ns后，儲能電路關閉。

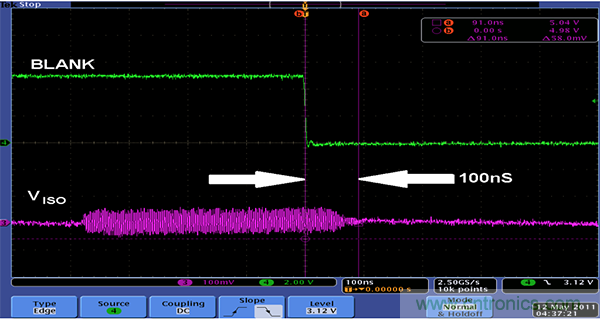

圖3. 從BLANK脈沖到電源噪聲消失的延遲時間

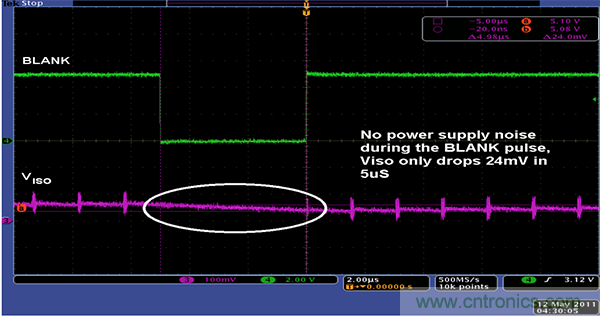

圖4. 10 mA負載下的完整運作和BLANK脈沖引起的24 mV電壓下降
isoPower器件的一個完整屏蔽周期如圖4所示，數據是在5 μs屏蔽脈沖、10 mA負載和CLOAD =10 μF條件下獲得的。重要特點包括：以大約600 kHz速率出現的周期性?xún)?chǔ)能振蕩器噪聲、各振蕩器突發脈沖之間的標準紋波，以及屏蔽脈沖引起的輸出下降。本例中，5 μs BLANK脈沖引起的輸出電壓下降僅為24 mV，只比輸出中的標準紋波多幾倍，對ADC測量的影響微不足道。isoPower器件在大20 μs內恢復到輸出設定點，此時系統就緒，可以進行下一次測量。該方法靈活方便，只需根據負載和屏蔽時間的變化調整CLOAD的值，使電壓下降處于所需的電平，就能輕松適應許多時序要求，從而以ADC的極限精度進行測量。
