使用電感降低噪聲注意點 : 串?dāng)_、GND線反彈噪聲
發布時間:2019-10-22 責任編輯:wenwei
【導讀】這之前作為使用電感的降噪對策,介紹了電感和鐵氧體磁珠、共模濾波器。本文將主要介紹PCB板布局相關的注意事項。
串?dāng)_
串?dāng)_是因電路板布線間的雜散電容和互感,噪聲與相鄰的其他電路板布線耦合。下面是LC濾波器的圖形布局和部件配置帶來的串?dāng)_及其對策示例。

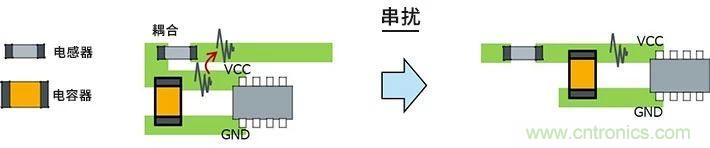

在左側的布局示例中,VCC線路中有LC濾波器,濾波器后的布線與含有濾波器前的噪聲的布線相鄰,因此噪聲因串?dāng)_而耦合,濾波效果下降。右側為對策示例,采用了不與含有噪聲的線路相鄰的布局,從而可將噪聲耦合控制在最低限度內。
GND線反彈噪聲

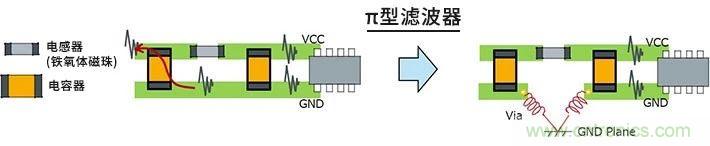

在該示例中可以看出,在使用了π型濾波器的電感前后所配置的電容,其GND的設置方法可能會帶來地線反彈噪聲。在左圖示例中,如箭頭所示,來自GND的噪聲經由電容回流,并去到了濾波器外面。
在這種情況下,為了避免噪聲直接傳播,可利用Via的寄生電感的手法,經由過孔(Via)與GND平面連接,改善效果較好。
經常聽到“在開關電源電路中,PCB板布局是非常重要的”。這的確非常重要,因?yàn)槔锩姘季衷E竅。
關鍵要點:
● 有些PCB板布線布局,會因串?dāng)_而導致濾波效果下降。
● π型濾波器電容的GND的某些設置方法可能會帶來地線反彈噪聲。
● 優化PCB板布線布局可避免這些問題。
