【導讀】控制變壓器是一種用于沿電壓下降的變壓器，以為電路或機器的控制設備供電。降低的電壓為從事設備的技術人員提供了一個更安全的環境。住宅供暖，通風，空調系統和其他機器對控件，恒溫器，繼電器和接觸器的電壓降低?？刂谱儔浩魍ǔ７Q為電源。
控制變壓器
控制變壓器是一種用于沿電壓下降的變壓器，以為電路或機器的控制設備供電。降低的電壓為從事設備的技術人員提供了一個更安全的環境。住宅供暖，通風，空調系統和其他機器對控件，恒溫器，繼電器和接觸器的電壓降低?？刂谱儔浩魍ǔ７Q為電源。
控制變壓器的操作
具有兩個主管和一個二次線圈的控制變壓器是常見的。越過控制變壓器的主要線圈，因此可以使用金屬鏈路連接240 V或480 V操作的初選（見圖1）。
許多控制變壓器旨在從次級提供12V或24V的功率。但是，某些控制變壓器提供120V功率。例如，具有10：1彎比的控制變壓器可以并行兩個主線圈。該在次級上將主要電壓從240V下降到24V。當控制變壓器的兩個主要線圈串聯時，電壓從480V升至24V。

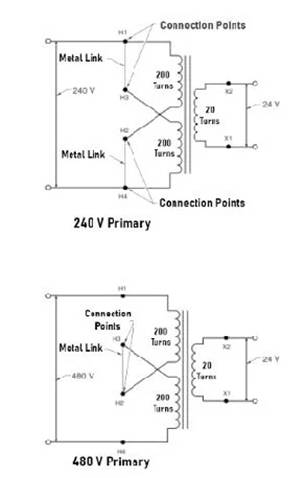

圖1。為了傳遞24V，可以在240V源或480V源的串聯連接控制變壓器主線圈。
一些植物具有600V系統，需要對控制變壓器的初級繞組進行600V的額定值。這種類型的變壓器通常具有雙壓輔助，這使該單元高度使用（見圖2）。這種類型的變壓器通常從600V源傳遞120V或240V功率?？刂谱儔浩鞒叽缤ǔ?0VA到3KVA。

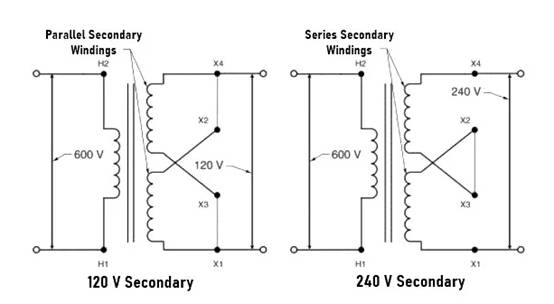

圖2。對于600V源，可以在120V次級或串聯的240V次級中并聯連接次級線圈。
了解控制變壓器尺寸
在選擇控制變壓器之前，必須確定電路的三個特征。這三個特征是密封的VA，Inrush VA和Inrush負載功率因數。密封的VA是VA中的功率，即變壓器必須長時間運送到負載。 Inrush VA是VA中的功率，即變壓器在啟動時必須輸送到負載。 Inrush VA通常是密封VA的10倍。 Inrush負載功率因數是Inrush電流的功率因數。很難確定Inrush負載功率因數，但是對于大多數情況，40％是合理的估計。制造商提供桌子來幫助選擇。
可以通過在控制電路中添加組件的功率要求來計算控制變壓器的大小。例如，加熱，通風和空調（HVAC）建筑物控制器可能需要10VA 24V功率?？刂破鬟€為兩個濕度傳感器和兩個電子/氣動傳感器提供了功率。兩個傳感器和兩個傳感器每個需要3VA，總計12VA。因此，控制變壓器必須進行尺寸以提供密封的VA至少22VA（10 + 12 = 22）。
尺寸不足的控制變壓器
過程通常會隨著時間而變化，結果將修改控制系統以匹配更改?？梢园惭b其他繼電器和接觸器，而無需考慮控制變壓器的大小。如果未更換控制變壓器，則可能會使新電路尺寸不足。當連接到控制變壓器的總負載超過變壓器的額定值時，變壓器的電壓輸出會降低。
如果控制變壓器尺寸不足，電路可能很難故障排除。技術人員需要了解電路中其他設備應如何運行。例如，繼電器，起動器或接觸器具有兩個功率評級。較低的評分是持有的VA等級。較高的評分是引進的VA等級。

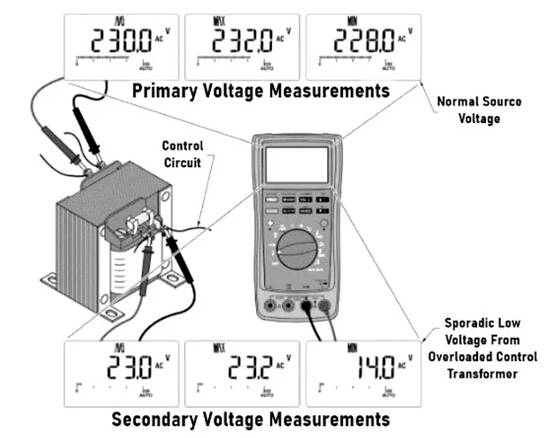

圖3。記錄模式中的DMM設置可用于識別具有超載控制變壓器的電路。
修改后的控制系統可能具有足夠的功率來保持電樞，但它可能沒有足夠的功率來拉動電樞。因此，繼電器，接觸器或起動器無法關閉并完成電路。但是，如果手動將電樞推入，電路將正常運行。
由于電路中的所有或幾乎所有負載都關閉時，也很難確定控制變壓器何時何時尺寸過大?？捎涗涬妷汉碗妷旱臄?shù)字萬用表可用于檢測由電路超載引起的低壓條件（請參見圖3）。
