功率器件熱設計基礎(九)——功率半導體模塊的熱擴散

發布時間:2024-12-22 責任編輯:lina

【導讀】任何導熱材料都有熱阻,而且熱阻與材料面積成反比,與厚度成正比。按道理說,銅基板也會有額外的熱阻,那為什么實際情況是有銅基板的模塊散熱更好呢?這是因?yàn)闊岬臋M向擴散帶來的好處。


前言

功率半導體熱設計是實現IGBT、碳化硅SiC高功率密度的基礎,只有掌握功率半導體的熱設計基礎知識,才能完成精確熱設計,提高功率器件的利用率,降低系統成本,并保證系統的可靠性。

功率器件熱設計基礎系列文章會比較系統地講解熱設計基礎知識,相關標準和工程測量方法。

任何導熱材料都有熱阻,而且熱阻與材料面積成反比,與厚度成正比。按道理說,銅基板也會有額外的熱阻,那為什么實際情況是有銅基板的模塊散熱更好呢?這是因?yàn)闊岬臋M向擴散帶來的好處。

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
熱橫向擴散

除了熱阻熱容,另一個影響半導體散熱的重要物理效應為熱的橫向傳導。這個術語指熱能在熱導體內立體交叉?zhèn)鬏敚礋崃坎粌H能垂直傳導也可以橫向傳導。根據公式1,可由表面積A和厚度d計算Rth。

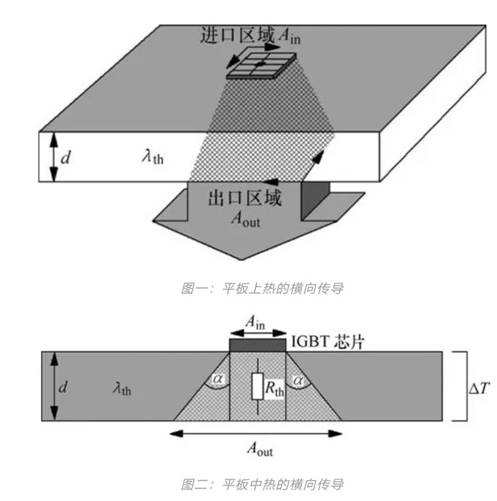

如果熱源的熱流Pth,C從一個有限面向另一個面積更大的熱導體傳導,熱量的出口面積Aout比進口表面積Ain大,因此熱流密度不斷減小,但總熱量不變,如圖一和圖二所示。

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
出口表面積Aout比進口表面積Ain大多少取決于兩個因素:

1.平板的厚度d
2.熱擴散角α

在熱的橫向傳導時,定為一個方形熱源,熱導體的熱阻可以近似計算為:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
式中,a2in為入口表面Ain的邊長(m)。

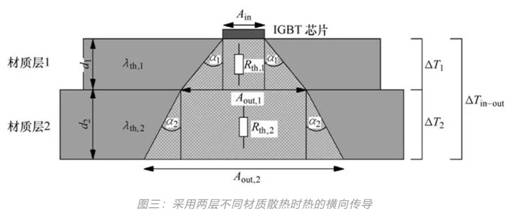

熱擴散角α表示熱導體的一種特性,如果有幾層不同的材質,每層的Rth必須單獨確定,然后綜合所有熱阻值得出總熱阻。圖三給出了采用兩層不同材質散熱時熱的橫向傳導。

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
由于熱的橫向傳導,根據方形進口表面積:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
第一層材料的熱阻為:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散

而對于第二層材料,第一層的橫向傳導導致第二層入口表面積增大為:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
這樣第二層材料的熱阻為:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
而它有效的出口面積:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
因此,綜合兩層的情況得到總的熱阻為:

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
分析

基于這知識點,我們可以做什么分析呢?

采用相同芯片的銅基板模塊FS50R12KT4_B15比DCB模塊FS50R12W2T4散熱性能好,以50A 1200V IGBT4技術的模塊為例,結對散熱器的熱阻差48%。

由于DCB模塊FS50R12W2T4沒有銅基板,結對殼的熱阻RthJC=0.45k/W,比有銅基板模塊FS50R12KT4_B15熱阻結對殼的熱阻要低一些,因?yàn)殂~基板引入的熱阻;但DCB模塊殼對散熱器的熱阻要高很多,因?yàn)闊釘U(kuò)散效應。

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
單管IKW40N120T2與模塊比,更小的芯片尺寸,40A單管的結對殼的熱阻RthJC=0.31k/W,遠低于模塊,這是因?yàn)樾酒苯雍附釉阢~框架上,由于熱擴散效應,散熱更好。

4個芯片比單個芯片散熱要好。

要驗證我們的猜想4個芯片通過并聯實現大電流要比單個大電流芯片散熱要好,可以研究圖二中的Aout的值。

我們做一個paper design,把4個50A 1200V芯片IGC50T120T6RQ,取代單個200A 1200V芯片,為了簡化問題,我們假設芯片是直接燒結在3mm厚的銅板上,并假設熱擴散角是45度。

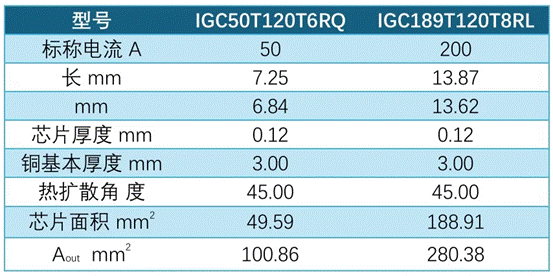

通過下表的計算發現,4個50A芯片的Aout=100.9*4=403.6mm2,比單個200A芯片280mm2要大44%,散熱更好。

功率器件熱設計基礎(九)——功率半導體模塊的熱擴散
總結

本文第一章摘自參考資料《IGBT模塊:技術、驅動和應用》,通過分析各種封裝產品的數值給讀者量化的概念,供參考。
