【導讀】Boost升壓電路，可以工作在電流斷續工作模式(DCM)和電流連續工作模式(CCM)。CCM工作模式適合大功率輸出電路，電感電流需保持連續狀態，因此，按CCM工作模式來進行特性分析。不管哪種拓?fù)洌銫CM和DCM的定義，是一樣的。
Boost升壓電路，可以工作在電流斷續工作模式(DCM)和電流連續工作模式(CCM)。CCM工作模式適合大功率輸出電路，電感電流需保持連續狀態，因此，按CCM工作模式來進行特性分析。不管哪種拓?fù)洌銫CM和DCM的定義，是一樣的。
根據變換器穩定狀態下每個開關周期起始 (結束) 時電感電流的實際值判斷變換器的工作模式：
? 穩定狀態下若每個周期中電流都回到零，則為斷續導電模式 (DCM)；
? 若電流回到大于0的值，則稱為連續導電模式 (CCM)；
? 若恰好在周期結束時回到零，則稱為臨界連續模式 (BCM)，當變換器工作于 BCM 時，可自由選擇 DCM 或CCM 方程。
我們根據前文分析，可以知道，電感上的平均電流其實是由負載決定的，因?yàn)檩敵鲭妷阂欢?，?fù)載的等效電阻越小，則電感上流經的平均電流IL（avg）就越大；電感上的紋波電流在輸入輸出電壓確定的情況下，跟電感的感值有關。當平均電流足夠大的時候，電感的電流處于一個穩態，持續以紋波的形式圍繞平均電流變化。當負載變化時，電流變化，這時體現到就是電感的平均電流變化，圖6.16中，波形上下整體移動，電路紋波大小的幅度不會變化。

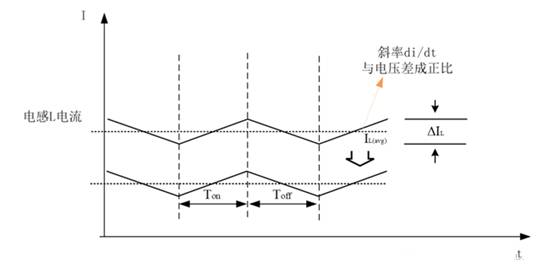

圖6.15 電感感值變小導致紋波電流變大曲線
在電路正常工作過程中，如果電感電流的最小值大于0A，也就是電感處于一個持續輸出電流的穩態，只不過有一個紋波的規律性波動，則此時就是一個CCM模式，如圖6.15所示，為保證電流連續，電感電流應滿足：
當時，Boost電路工作在連續導通模式（CCM）
當時，Boost電路工作在臨界導通模式（BCM）
當時，Boost電路工作在非連續導通模式（DCM）
1. CCM模式
如圖6.16所示，CCM我們分成兩個階段分析，開關導通和開關關閉。

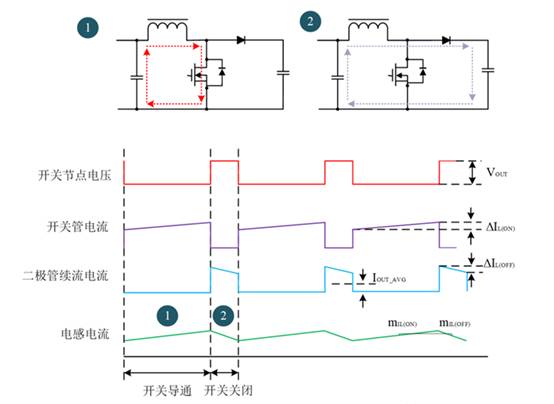

圖6.16 CCM模式下Boost電路的兩個狀態
當開關管S為導通狀態，二極管D處于截止?fàn)顟B(tài)，流經電感L和開關管的電流逐漸增大，電感L兩端的電壓為Vin，考慮到MOSFET的S極對公共端的導通壓降Vs，即為Vi-Vs。ton時，通過L的電流增加部分△ILon。升壓變換器 CCM/DCM 邊界條件 boost 在 CCM/DCM 的邊界情況，是指開關截止期間電感電流從最大值正好減小到零，電流值一旦為零下一個開關周期便開始了。此時電感電流平均值可表示為：
開關管導通時的壓降Rds（on）和線路上其他電阻或者走線的的壓降，我們可以忽略不計。

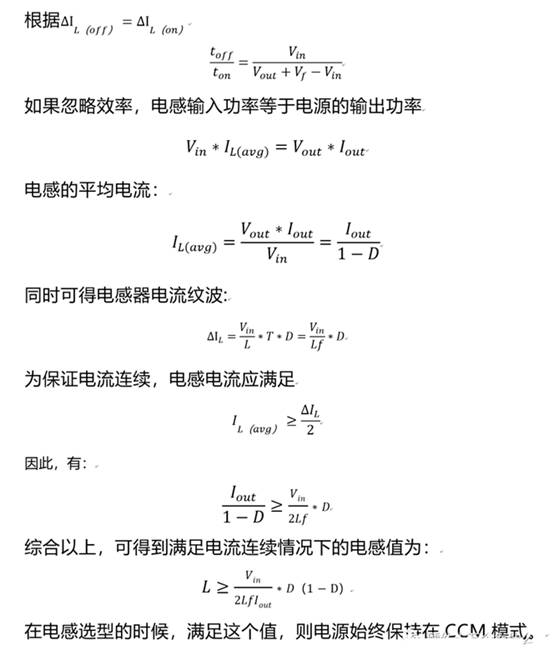

當開關管截止，二極管D處于導通狀態，儲存在電感L中的能量提供給輸出，流經電感L和二極管D的電流處于減少狀態，設二極管D的正向電壓為Vf，開關管截止時，電感L兩端的電壓為Vout+Vf-Vin，電流的減少部分△ILoff滿足下式。
Vf為整流二極管正向壓降，快恢復二極管約0.8V，肖特基二極管約0.5V。在電路穩定狀態下，即從電流連續后到最大輸出時。
2. BCM

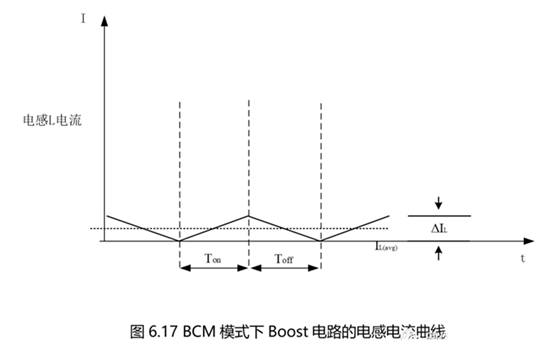

跟Buck電路一樣，BCM是一種臨界態，相當于電感正好出現0A的情況。BCM就是CCM-DCM臨界模式。本質BCM更像CCM的一種特殊情況，波形也是跟CCM一樣是一個穩態，如圖6.17。
3. DCM

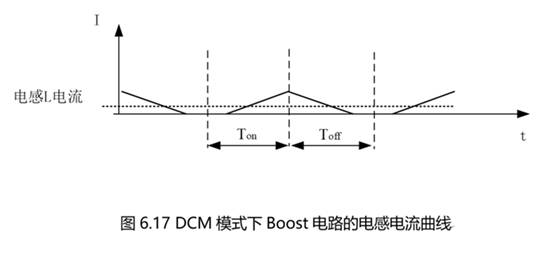

在開關關閉之后，電感處于一個釋放能量的裝填。電感的電流在繼續放電的過程中，一旦到達0A之后，沒有能量繼續釋放，會保持0A，此時輸出電流就依賴輸出電容進行維持，此時電感的電流如圖6.18所示。

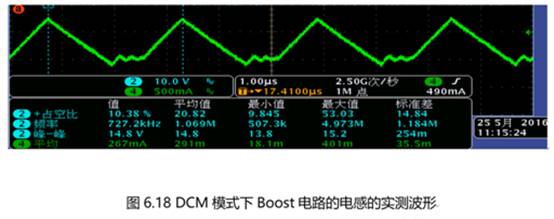

實際測試到的波形如圖6.18中綠色曲線所示。
