當使用小型單相變壓器時，隨著時間的推移，引線上的識別號碼變得難以辨認的情況并不罕見。離開變壓器外殼的引線可能都具有相同的外觀，并且由于繞組本身在變壓器外殼內而無法看到，因此僅通過目視檢查無法確定哪些引線是H引線還是X引線。我們可以利用已知的電阻和繞組匝數來確定哪些是 H 引線。H 引線將是它們之間具有較高電阻的兩條引線，因為它們將具有更小的電線來承載更少的電流和更多的匝數，因為它們是更高電壓的引線。
確定未知頭是 H 還是 X
如何確定 H 導聯中哪一個是 H1 導聯，或者 X 導聯中哪一個是 X1 導聯？如果我們向 H 繞組供電，我們將在 X 繞組中感應出電壓。如果我們將 H 和 X 繞組連接在一起，我們可以讀取兩個繞組組合上的電壓。將施加電壓的 H 繞組與具有感應電壓的 X 繞組串聯將導致以下兩種可能結果之一：
1. X 感應電壓將添加到 H 施加的電壓上——它將是相加的。
2. X 感應電壓將從 H 施加的電壓中減去——這將是負電壓。
圖 1. 顯示電流和由相同極性的 H 和 X 繞組連接在一起而產生的電壓的減法關系。圖片由艾哈邁德·謝赫提供消減極性測試連接
讓我們看一下圖 1，它顯示了我們所描述的連接，看看這是如何發生的。
兩個繞組的正端連接在一起。這就像將兩個電池的正極連接在一起。同種電荷相斥，一個繞組中的電流與另一繞組中的電流方向相反；因此，產生的電壓小于施加的電壓。X 繞組中的感應電壓與電源電壓相反。在上面的連接中，如果 H 繞組施加 100 V 電壓，X 繞組中感應 20 V 電壓，則終電壓將為 80 V。 X 繞組中感應的 20 V 電壓為與施加到 H 繞組的 100 V 電壓相反，因此凈電壓是兩個 80 V 電壓之差。這是 H 繞組和 X 繞組之間的減法關系。
附加極性測試連接
在圖2中，兩個變壓器繞組仍然串聯，并且像以前一樣向H繞組供電。現在兩個繞組已連接，因此 H 繞組的正端連接到 X 繞組的負端。這就像將一個電池的負極連接到另一個電池的正極。與電荷吸引不同，兩個繞組中的電流方向相同；因此，兩個繞組的電壓相加，所得電壓大于施加的電壓。這是 H 繞組和 X 繞組之間的加法關系。將 H 和 X 繞組串聯，向 H 繞組供電，并測量所產生的電壓，正如我們所描述的那樣，稱為對繞組進行極性測試。

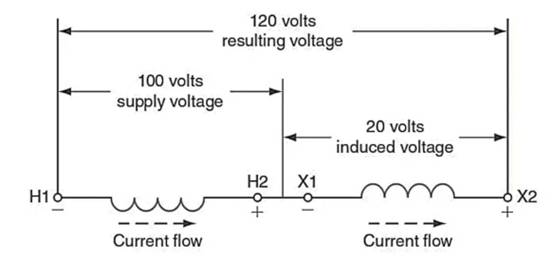

圖 2. 線圈的加性關系，顯示了由不同極性的 H 和 X 繞組連接在一起而產生的電流和電壓。圖片由艾哈邁德·謝赫提供確定 H 和 X 引線數
現在我們可以確定變壓器的哪一條引線應該標記為 1。因為變壓器連接到交流電壓，所以變壓器 H 繞組的每一端在不同的時間點都會為 1，因此哪一端并不重要H 繞組的一端我們標記為 1。然而，一旦我們將 H 繞組的一端標記為 1，X 繞組的哪一端標記為 1 就很重要了。請記住，ANSI 標準要求 H1 和X1 引線在任何時刻都具有相同的極性，因為它們都標有奇數。與 H1 引線極性相同的 X 繞組引線也必須標記為 1。
我們可以通過執行極性測試來確定 X 引線相對于 H1 引線的極性，即按照我們剛才的描述串聯連接兩個繞組并測量產生的電壓。
如果電壓小于施加的電壓，則連接到 H 繞組引線的 X 繞組引線必須具有與 H 繞組引線相同的極性，因此，與 H 繞組引線的編號（偶數或奇數）相同。繞組引線。連接在一起的兩個繞組的引線必須都附有偶數或奇數編號，以符合 ANSI 標準。
如果產生的電壓大于施加的電壓，則連接到 H 繞組引線的 X 繞組引線必須具有與 H 繞組引線相反的極性，因此其編號也與 H 繞組引線相反。連接在一起的兩個繞組的引線必須具有不同的編號（偶數或奇數），以符合 ANSI 標準。
簡而言之，如果繞組呈減法關系，則引線數將相同。如果繞組呈相加關系，則引線編號將相反。
