【導讀】如果層間電容不夠大，電場將分布在電路板相對較大的區域上，從而層間阻抗減小，返回電流可以流回頂層。在這種情況下，該信號產生的場可能會干擾附近改變層的信號的場。這根本不是我們所希望的。不幸的是，在 0.062 英寸的 4 層板上，各層之間的距離較遠（至少 0.020 英寸，如圖 1 和圖 2 所示），并且層間電容很小。
當走線從第 1 層更改為第 4 層或反之亦然時，圖 1 和圖 2 中的層疊的個問題就會出現。如圖 3 所示。
圖 3.圖片由Altium提供。

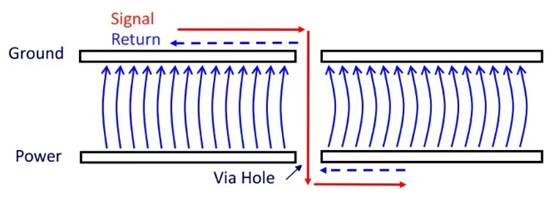

該圖顯示，當信號走線從第 1 層到第 4 層（紅線）時，返回電流也必須改變平面（藍線）。如果信號的頻率足夠高并且平面靠得很近，則返回電流可以流過接地層和電源層之間存在的層間電容。然而，由于缺少返回電流的直接導電連接，會導致返回路徑中斷，我們可以將這種中斷想象為平面之間的阻抗（見圖 4）。
圖 4.圖片由電磁兼容性工程提供。
如果層間電容不夠大，電場將分布在電路板相對較大的區域上，從而層間阻抗減小，返回電流可以流回頂層。在這種情況下，該信號產生的場可能會干擾附近改變層的信號的場。這根本不是我們所希望的。不幸的是，在 0.062 英寸的 4 層板上，各層之間的距離較遠（至少 0.020 英寸，如圖 1 和圖 2 所示），并且層間電容很小。因此，就會出現上述的電場干擾。這可能不會導致信號完整性問題，但肯定會產生更多的 EMI。這就是為什么在使用圖 1 和圖 2 所示的層疊時，我們避免更改層，特別是對于時鐘等高頻信號。

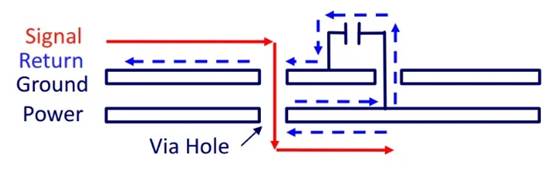

通常的做法是在過渡過孔附近添加一個去耦電容器，以降低返回電流所經歷的阻抗（參見圖 5）。然而，這種去耦電容器由于其自諧振頻率較低，因此對于甚高頻信號無效。對于頻率高于 200-300 MHz 的交流信號，我們不能依靠去耦電容器來創建低阻抗返回路徑。因此，我們需要一個去耦電容器（對于 200-300 MHz 以下）和一個相對較大的板間電容以用于更高的頻率。
圖 5 圖片由Altium提供。
通過不改變關鍵信號的層可以避免上述問題。然而，四層板的小板間電容導致了另一個嚴重的問題：電力傳輸。時鐘數字IC通常需要大的瞬態電源電流。隨著 IC 輸出的上升/下降時間縮短，我們需要以更高的速率提供能量。為了提供電荷源，我們通常將去耦電容器放置在非?？拷總€(gè)邏輯 IC 的位置。然而，存在一個問題：當我們超出自諧振頻率時，去耦電容器無法有效地存儲和傳遞能量，因?yàn)樵谶@些頻率下，電容器將像電感器一樣工作。
由于當今大多數 IC 都具有快速上升/下降時間（約 500 ps），因此我們需要一個額外的去耦結構，其自諧振頻率高于去耦電容器的自諧振頻率。電路板的層間電容可以是一種有效的去耦結構，前提是各層彼此足夠接近以提供足夠的電容。因此，除了采用常用的去耦電容器外，我們更喜歡采用緊密間隔的電源層和接地層來為數字 IC 提供瞬態電源。
請注意，由于通用的電路板制造工藝，我們通常在四層板的第二層和第三層之間沒有薄絕緣體。在第 2 層和第 3 層之間具有薄絕緣體的四層板的成本可能比傳統的四層板高得多。
