【導讀】放大器增益的介紹可以說是輸出端測得的信號與輸入端測得的信號之間存在的關系?？梢詼y(cè)量三種不同類型的放大器增益，它們是：電壓增益( Av )、電流增益( Ai ) 和功率增益( Ap )，具體取決于測量的量，下面給出了這些不同類型增益的示例。
放大器增益的介紹可以說是輸出端測得的信號與輸入端測得的信號之間存在的關系?？梢詼y(cè)量三種不同類型的放大器增益，它們是：電壓增益( Av )、電流增益( Ai ) 和功率增益( Ap )，具體取決于測量的量，下面給出了這些不同類型增益的示例。
輸入信號的放大器增益

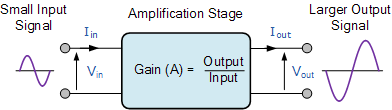

放大器塊
電壓放大器增益
放大器電壓增益
電流放大器增益
功率放大器增益
請注意，對于功率增益，您還可以將輸出處獲得的功率除以輸入處獲得的功率。此外，在計算放大器的增益時，下標v、i和p用于表示所使用的信號增益的類型。
放大器的功率增益 (Ap) 或功率電平也可以用分貝( dB ) 表示。Bel (B) 是沒有單位的對數測量單位（以 10 為底）。由于貝爾是太大的測量單位，因此它以deci為前綴，使其成為分貝，而不是一分貝是貝爾的十分之一 (1/10)。要計算放大器的增益（以分貝或 dB 為單位），我們可以使用以下表達式。
電壓增益（dB）：a v = 20*log(Av)
電流增益（dB）：a i = 20*log(Ai)
功率增益（dB）：a p = 10*log(Ap)
請注意，放大器的直流功率增益等于輸出與輸入比的常用對數的 10 倍，而電壓和電流增益則為該比值的常用對數的 20 倍。但請注意，由于對數刻度的原因，20dB 并不是 10dB 功率的兩倍。
此外，正 dB 值表示放大器內的增益，負 dB 值表示放大器內的損耗。例如，+3dB 的放大器增益表示放大器輸出信號已“加倍”(x2)，而 -3dB 的放大器增益表示信號已“減半”(x0.5)，或者換句話說，有損耗。
放大器的-3dB點稱為半功率點，比值低-3dB，以0dB為輸出值。
