【導讀】在我們關于波形的教程中 ，我們研究了不同類型的波形，并表示“波形基本上是繪制到時間基礎上的電壓或電流變化的直觀表示”。一般來說，對于交流波形，該水平基線代表電壓或電流的零條件。交流型波形中位于水平零軸上方的任何部分都表示沿一個方向流動的電壓或電流。
周期(T)是波形從開始到結束重復所用的時間長度（以秒為單位）。這也可以稱為正弦波波形的周期時間或方波的脈沖寬度。
頻率是波形在一秒時間段內重復的次數。頻率是時間周期的倒數 ( f = 1/T )，頻率單位是赫茲(Hz)。
幅度(A)是以伏特或安培為單位測量的信號波形的幅度或強度。
在我們關于波形的教程中 ，我們研究了不同類型的波形，并表示“波形基本上是繪制到時間基礎上的電壓或電流變化的直觀表示”。一般來說，對于交流波形，該水平基線代表電壓或電流的零條件。交流型波形中位于水平零軸上方的任何部分都表示沿一個方向流動的電壓或電流。
同樣，位于水平零軸下方的波形的任何部分都表示沿與個方向相反的方向流動的電壓或電流。通常，對于正弦交流波形，零軸上方的波形形狀與其下方的形狀相同。然而，對于大多數非功率交流信號（包括音頻波形）而言，情況并非總是如此。
電氣和電子工程中常見的周期信號波形是正弦波形。然而，交流交流波形可能并不總是采用基于三角正弦或余弦函數的平滑形狀。交流波形也可以采用復合波、方波或三角波的形狀，如下所示。

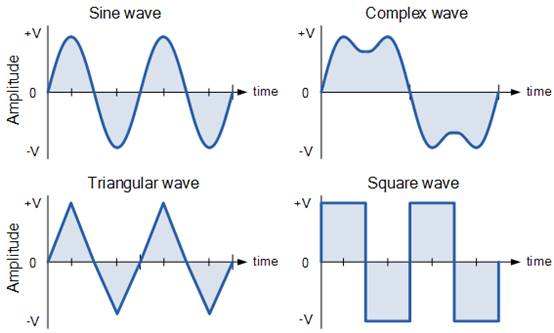

周期波形的類型
周期性交流波形
交流波形從正半周到負半周并再次回到零基線完成一個完整模式所需的時間稱為一個周期，一個完整周期包含正半周期和負半周期。波形完成一個完整周期所花費的時間稱為波形的周期時間，并用符號“T”表示。
一秒內產生的完整周期數（周期/秒）稱為頻率，即交流波形的符號f 。頻率以赫茲( Hz ) 為單位進行測量，以德國物理學家海因里?！ず掌?(Heinrich Hertz) 的名字命名。
然后我們可以看到，周期（振蕩）、周期時間和頻率（每秒周期數）之間存在關系，因此，如果一秒內有f個周期，則每個周期必須花費1/f秒才能完成。
交流波形從正半周到負半周并再次回到零基線完成一個完整模式所需的時間稱為一個周期，一個完整周期包含正半周期和負半周期。波形完成一個完整周期所花費的時間稱為波形的周期時間，并用符號“T”表示。
一秒內產生的完整周期數（周期/秒）稱為頻率，即交流波形的符號f 。頻率以赫茲( Hz ) 為單位進行測量，以德國物理學家海因里?！ず掌?(Heinrich Hertz) 的名字命名。
然后我們可以看到，周期（振蕩）、周期時間和頻率（每秒周期數）之間存在關系，因此，如果一秒內有f個周期，則每個周期必須花費1/f秒才能完成。

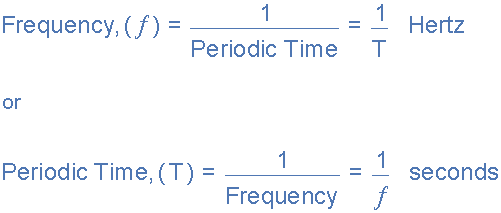

頻率與周期時間的關系
頻率與周期時間的關系
交流波形示例 No1
1. 50Hz 波形的周期時間是多少； 2. 周期時間為 10mS 的交流波形的頻率是多少。
1）。
周期時間
2）。
頻率
頻率過去以“每秒周期數”縮寫為“cps”來表示，但如今更常見的單位為“赫茲”。對于家用電源，頻率為 50Hz 或 60Hz，具體取決于國家/地區，并由發電機的旋轉速度決定。但一赫茲是一個非常小的單位，因此使用前綴來表示較高頻率下波形的數量級，例如kHz、MHz甚至GHz。
