【導讀】在許多低噪聲應用中，線性穩壓器是電源轉換的理想解決方案，因為它具有非常低的輸出電壓噪聲和低電磁噪聲產生（與電荷泵或開關穩壓器相比）。LT308x 線性穩壓器系列非常適合這些應用。這個廣受歡迎的正輸出線性穩壓器系列提供 200mA 至 3A 的輸出電流。
在許多低噪聲應用中，線性穩壓器是電源轉換的理想解決方案，因為它具有非常低的輸出電壓噪聲和低電磁噪聲產生（與電荷泵或開關穩壓器相比）。LT308x 線性穩壓器系列非常適合這些應用。這個廣受歡迎的正輸出線性穩壓器系列提供 200mA 至 3A 的輸出電流。該系列的吸引人的特性包括：一個初始精度為 1% 的電流源基準（電流源基準只需要一個外部電阻器來設置輸出電壓，允許輸出電壓降至 0V，并且易于并聯多個線性穩壓器輸出）、寬輸入電壓范圍（高達 36V 或 40V，具體取決于器件）和低輸出電壓噪聲（低至 27μV有效值，測量范圍為 10Hz 至 100kHz）。
這種新型線性穩壓器架構（采用電流源基準和功率緩沖器）與以往基于基準電壓源的線性穩壓器相比具有多種優勢。最重要的是，這種新架構始終以單位增益模式運行。因此，帶寬、瞬態響應、負載調整率、輸出電壓噪聲和PSRR幾乎都與輸出電壓無關。在基于基準電壓源的線性穩壓器中，這些參數都隨著輸出電壓的變化而增大或減小，從而影響性能。某些應用需要禁用線性穩壓器，從輸出端移除電源并禁用器件以最大限度地降低功耗。其他應用要求線性穩壓器輸出為0V，以便在需要時從敏感電路中移除電源，但不需要較低的功耗狀態。LT308x 系列為這兩種情況提供了解決方案。
針對微功率停機需求，可提供 2.1A LT3086。它具有一個關斷控制引腳，用于禁用內部電路，從而在整個溫度范圍內產生小于 1μA 的關斷電流，在輸出端提供小于 0V 的關斷電流。

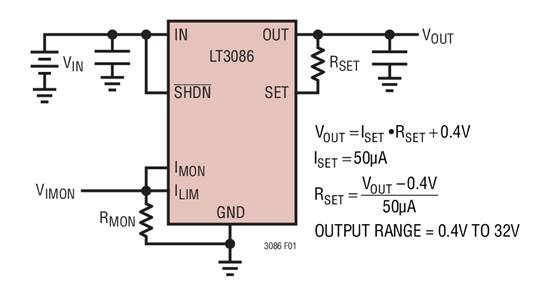

LT3086 停機功能功能

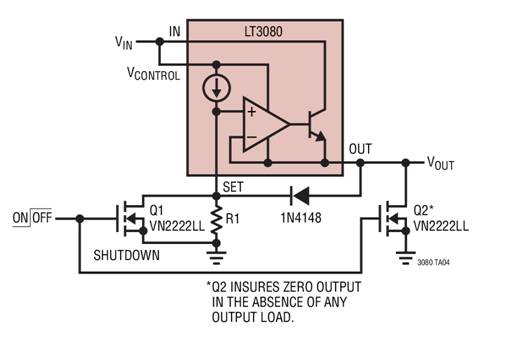

LT308x 系列中的其他器件是經典型 3 端子穩壓器;它們具有輸入引腳、輸出引腳和基準引腳，但沒有關斷引腳。對于這些器件，關斷狀態需要外部電路。關斷模式強制輸出至0V，但不禁用內部電路，從而導致功耗不是微功耗。下圖示出了添加了停機電路的 LT3080。在該電路中，當MOSFET Q1和Q2的柵極被驅動為高電平時，輸出變?yōu)?V。MOSFET Q1 （跨越 R設置電阻）強制輸出電壓降至 0V。 輸出箝位 V 處的 MOSFET Q2外接地，確保輸出始終保持在 0V。
LT3080 框圖：3 端子穩壓器
如果需要微功耗關斷狀態，另一種選擇是簡單地使用與電源輸入串聯的開關。然而，線性穩壓器的輸出電壓可能會在相當長的一段時間內保持高電平，而其他系統電壓已經關閉（取決于輸出負載），從而無法及時從敏感的模擬電路中移除電源。
負輸出線性穩壓器和關斷
對于負輸出線性穩壓器，LT3090 和 LT3091 （分別為 –36V/600mA 和 –36V/1.5A） 具有一種獨特的雙向停機功能，該功能可在停機控制引腳上接受一個正電壓或一個負電壓以禁用該器件。這樣可以防止在沒有現成控制信號時產生負控制信號。我們完整的基于基準電壓源和基于電流源基準的雙向關斷負線性穩壓器系列可在此處找到。

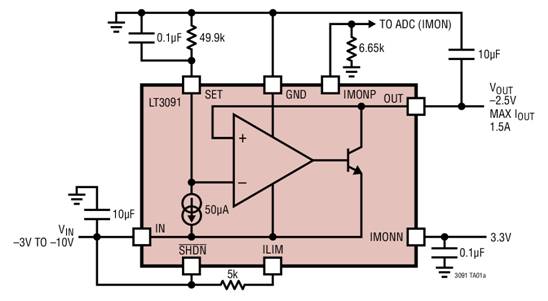

具有雙向停機引腳的 LT3091
下表是電流源基準線性穩壓器的完整列表。這些低噪聲、寬輸入電壓范圍器件提供真正的關斷功能，或者通過幾個外部元件提供在輸出端具有 0V 電壓的簡便方法。
部件號 | 輸出電流 （A） | 輸入電壓范圍 （V） | 關閉 | 特征 |
積極的 LDO | ||||
LT3082 | 0.2 | 1，2 到 40 | V外至 0V （采用外部 MOSFET） | - |
LT3085 | 0.5 | 1，2 到 36 | V外至 0V （采用外部 MOSFET） | - |
LT3088 | 0.8 | 1，2 到 36 | V外至 0V （采用外部 MOSFET） | - |
LT3080-1 | 1.1 | 1，2 到 36 | V外至 0V （采用外部 MOSFET） | 包括用于并聯的鎮流電阻器 |
LT3080 | 1.1 | 1，2 到 36 | V外至 0V （采用外部 MOSFET） | - |
LT3081 | 1.5 | 1，2 到 36 | V外至 0V （采用外部 MOSFET） | 溫度/電流監視器，程序電流限制 |
LT3086 | 2.1 | 1，4 到 40 | 關斷引腳（微功耗） | 溫度/電流監視器、程序電流限制、電纜壓降補償 |
LT3083 | 3.0 | 1，2 到 23 | V外至 0V （采用外部 MOSFET） | - |
負 LDO | ||||
LT3090 | 0.6 | -1.5 到 -36 | 雙極性關斷引腳（微功耗） | 正/負電流監視器，可編程電流限制 |
LT3091 | 1.5 | -1.5 到 -36 | 雙極性關斷引腳（微功耗） | 正/負電流監視器，可編程電流限制 |
（來源：中電網，作者：Kevin Scott and Tony Bonte）
