【導讀】根據T2三極管Vbe鉗位，知道了T1發射極電壓，得出Ie的電流，Ic等于Ie，Ic有了，集電極電壓有了，可以算出Vce是合理的，即假設成立，T1工作在發放大區。
兩個NPN三極管組成的恒流電路是如何工作的？今天簡單分析下，并且仿真看一下帶載能力如何。
2個NPN組成恒流
T1和T2為兩個NPN三極管。R1=1K，用來模擬負載，AM1為電流表，R4=100R，為恒流設置電阻。
首先要判斷兩個三極管工作在何種狀態？
假設T1工作在放大區，那么就滿足等式Ic=βIb，Ie=Ic+Ib，一般β是幾十到幾百，忽略Ib，Ie約等于Ic。
根據T2三極管Vbe鉗位，知道了T1發射極電壓，得出Ie的電流，Ic等于Ie，Ic有了，集電極電壓有了，可以算出Vce是合理的，即假設成立，T1工作在發放大區。
同樣的道理，T2也是工作在放大區。
T1和T2相互制約，不存在一方工作在飽和區的情況。
我們直接先看仿真結果，然后看工作原理。

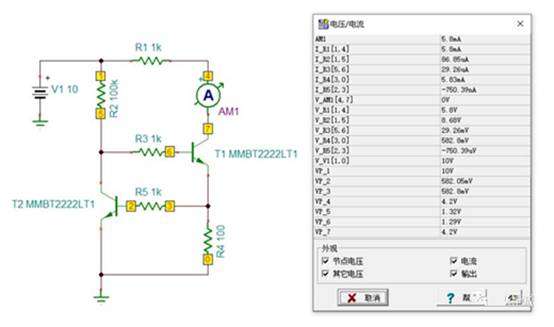

3點的電壓為T2 BE PN結鉗位電壓，0.58V，我們所需要的恒流I=Vbe/R4，為5.8mA。
工作原理：

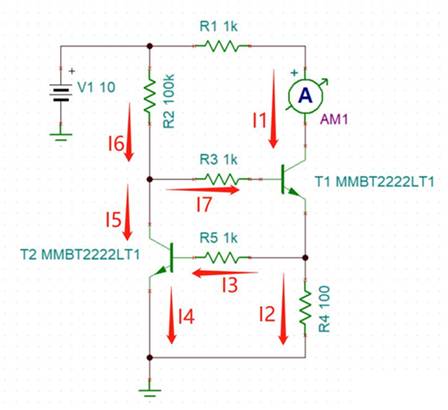

負載加重時，即R1減小，I1增大，I2增大，R4上的壓降增大，I3增大，T2的CE等效電阻減小，I4和I5增大，I6近似不變，I7減小，導致I1減小，這其實是一個負反饋，起到恒流的作用。
R1增大，負載減輕，是同樣的分析方法，這里不再贅述。
帶載能力

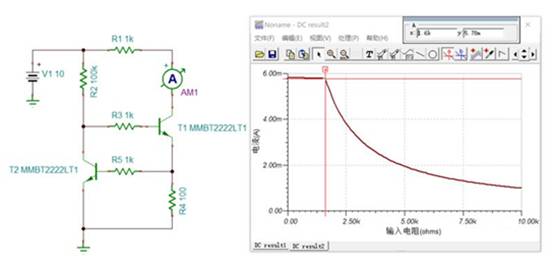

R4=100Ω，恒流輸出5.8mA，仿真得出帶載能力在1.6K左右。

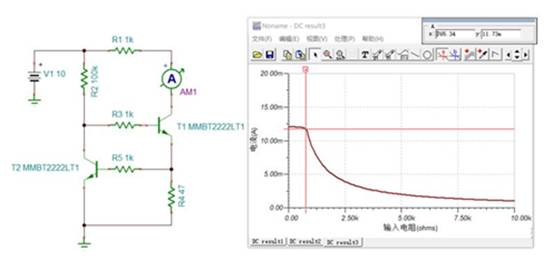

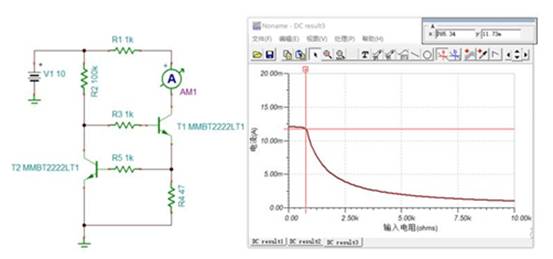

將R4減小到47Ω，恒流輸出12mA，仿真得出帶載能力在765Ω。
可以得出一個結論：恒流越小，帶載能力越強，恒流越大，帶載能力越弱。
從仿真和分析看，這個恒流源精度其實不是很高，有很大的局限性。
