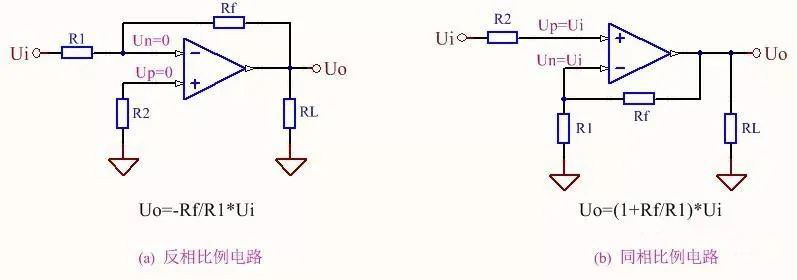

實際應用中,常要獲取兩個信號的差值或?qū)Χ鄠€模擬信號進行疊加混合，這時就要使用信號疊加電路和求差電路。圖一所示的反相比例和同相比例電路是比例運算電路的基本拓?fù)浣Y(jié)構，以此為基礎，利用疊加原理和戴維南定理就可以構造出信號疊加電路和求差電路。
圖一 比例運算電路基本拓?fù)浣Y(jié)構
一. 信號疊加分同相疊加和反相疊加，圖二為信號同相疊加電路，其戴維南等效電路如圖二右側所示。

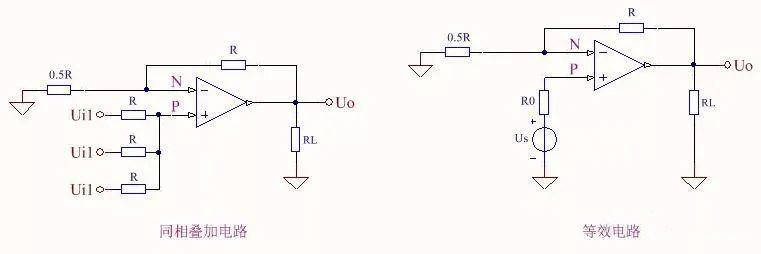

圖二 同相疊加及其等效電路從圖二可看出，等效電路就是圖一所示的基本同相比例電路，利用疊加原理得P點開路電壓 Us=1/3(Ui1+Ui2+Ui3)，電壓源等效內阻R0=R//R//R;直接套用基本同相比例電路的公式，可得：Uo=(1+R/0.5R)*Us=Ui1+Ui2+Ui3 , 輸出為三個輸入信號的同相疊加。
圖三 反相疊加與等效電路

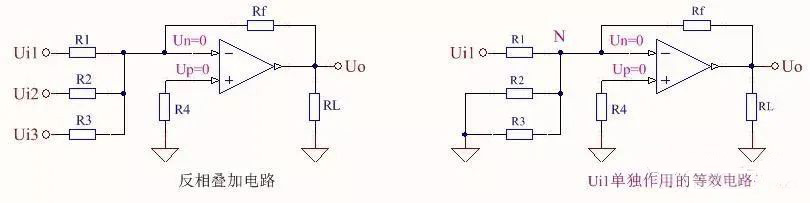

圖三為信號反相疊加電路，其輸出等于各個輸入信號單獨作用時的輸出之和，當Ui1單獨作用時，將Ui2、Ui3對地短路，此時的等效電路 如圖三右側所示。因同相端接地，反相端為虛地點，即N點為零電位，R2、R3上沒有電流，可以認為R2、R3 存在與否對電路無影響，即可以拿掉，等效電路就和圖一的基本反相比例電路相同，直接套用反相比例電路公式，得Ui1單獨作用時的輸出：Uo1=-Rf/R1*Ui1 ; 同理可得：Uo2=-Rf/R2*Ui2 ; Uo3=-Rf/R3*Ui3 ; 總輸出Uo=Uo1+Uo2+Uo3 ;當Rf=R1=R2=R3時， Uo=-(Ui1+Ui2+Ui3),完成了輸入信號的反相疊加。
二.采用不同思路可構成不同的求差電路。用信號反相并求和的思想，可以得到圖四所示的減法電路。
圖四 信號反相與疊加實現的求差電路

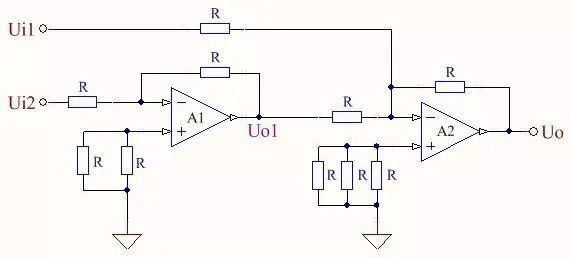

該電路由兩級運放構成，其中A1構成反相器，A2構成兩信號反相疊加電路，圖中運放同相端并聯的電阻，是為了運放兩輸入端的電阻平衡。第一級輸出Uo1=-Ui2 ; 按圖三反相疊加電路的結論，得該電路輸出為：Uo=-(Uo1+Ui1)=Ui2-Ui1 ,實現了信號的求差運算。
圖五 差分電路實現的求差電路

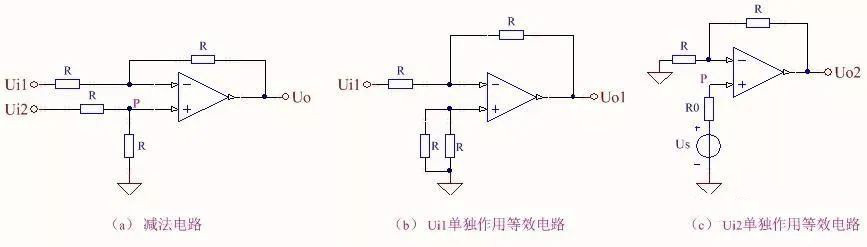

圖五是按同相比例和反相比例相結合的思想，利用差分電路構成的求差電路，與圖四相比，只用一個運放單元，但該電路不能用虛地概念，運放兩輸入端存在共模電壓，實際使用時，應盡量選高共模抑制比的運放。當Ui1單獨作用時，等效電路如圖五所示，為基本反比例電路，此時Uo1=-Ui1 ; 當Ui2單獨作用時，利用戴維南定理，將電路等效為圖五所示電路，其為基本同相比例電路，P點開路電壓Us=R/(R+R)*Ui2=0.5Ui2 ; 等效電源內阻R0=R//R ; 直接套用同相比例電路公式， 得Uo2=(1+R/R)*Us=Ui2 ; 電路輸出Uo=Uo2+Uo1= Ui2-Ui1 ; 實現了信號求差運算。
