【導讀】在電路應用中由于存在電感電容等無源器件，在頻率信號作用下，電容充放電，電感儲能釋放能量的過程，輸入輸出信號就存在相位的變化。對于電容移相的過程，是由于電容器的充放電引起電路的交變電流。

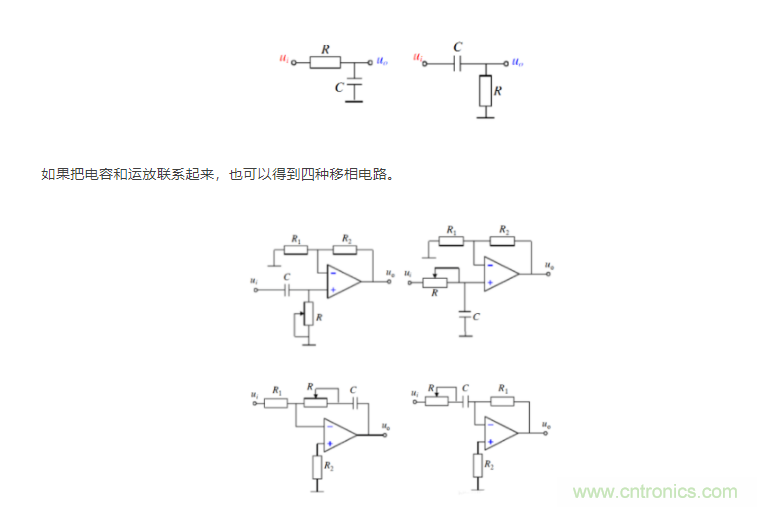

在電路應用中由于存在電感電容等無源器件，在頻率信號作用下，電容充放電，電感儲能釋放能量的過程，輸入輸出信號就存在相位的變化。對于電容移相的過程，是由于電容器的充放電引起電路的交變電流。產生電流周期比電壓周期超前九十度。而電感則是由于自感電動勢始終阻礙自變量的變化的特性，移相情形正好與電容相反。一接通電路，一個周期開始時電感端電壓最大，電流最小，一個周期結束時，端電壓最小，電流量大，得到的是一個電壓超前90度的移相效果。簡單的模擬電路使用的移相電路就是RC移相和LC移相。一般多使用RC的移相電路。下圖表示的是RC的積分微分電路，會實現輸出信號超前滯后輸入的波形。
分別是可以實現0-90、270-360、90-180、180-270移相的目的。那么在不同的輸入信號頻率f情況下，相移會是多少呢？幅值會是多少呢？對于同樣的移相電路對于不同的輸入信號頻率的移相角度是不同的。如果使用仿真軟件是很容易得到Bode圖，從而得到幅頻曲線和相頻曲線的。那么在不

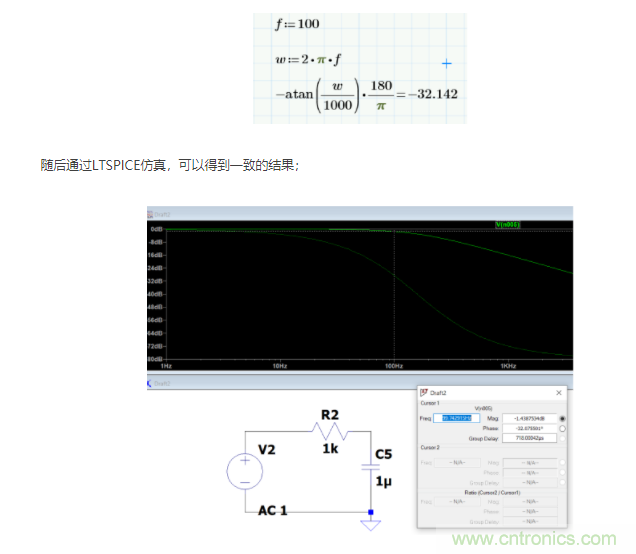

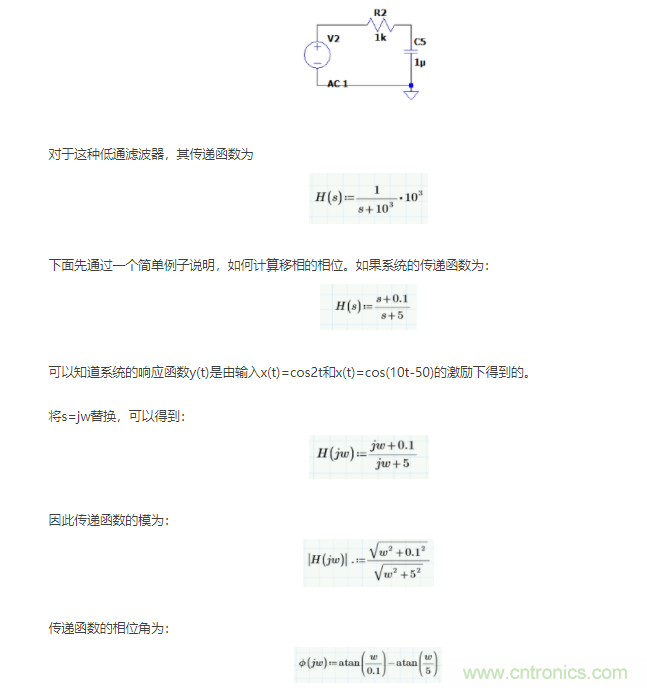

繪制伯德圖的情況下，應該如何計算？下圖是簡單的RC低通濾波器：對于這種低通濾波器，其傳遞函數為下面先通過一個簡單例子說明，如何計算移相的相位。如果系統的傳遞函數為：可以知道系統的響應函數y(t)是由輸入x(t)=cos2t和x(t)=cos(10t-50)的激勵下得到的。將s=jw替換，可以得到：因此傳遞函數的模為：傳遞函數的相位角為：所以只要知道了傳遞函數，和輸入信號的頻率，就可以知道在輸入信號的作用下，輸出信號衰減的幅值和移動的相位角。對于上圖中的RC低通濾波器，通過計算得知，當輸入信號頻率f=100Hz的時候，相移是滯后32.142°；
隨后通過LTSPICE仿真，可以得到一致的結果；

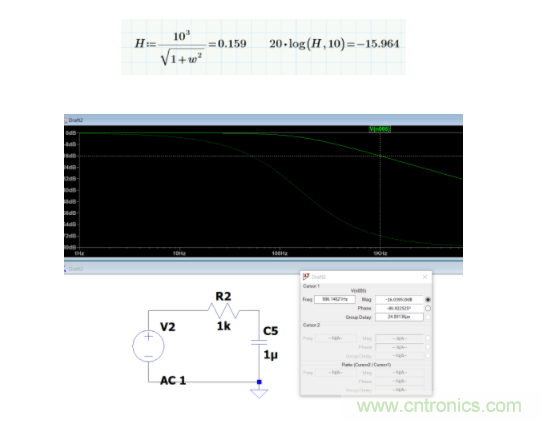

輸出信號的幅值可以通過如下公式計算,計算和仿真是接近的，計算得到的是-15.964dB,仿真得到的是-16.03dB.

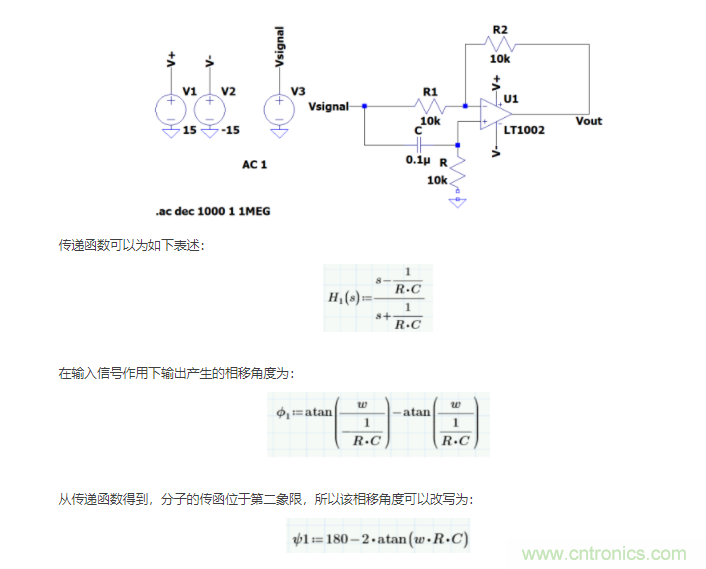

現在看一個稍微復雜的電路，全通濾波器進行分析。全通濾波器由一階全通濾波器和二階全通濾波器組成，只需要一個運放。先看下圖的一階全通濾波器（低通）。

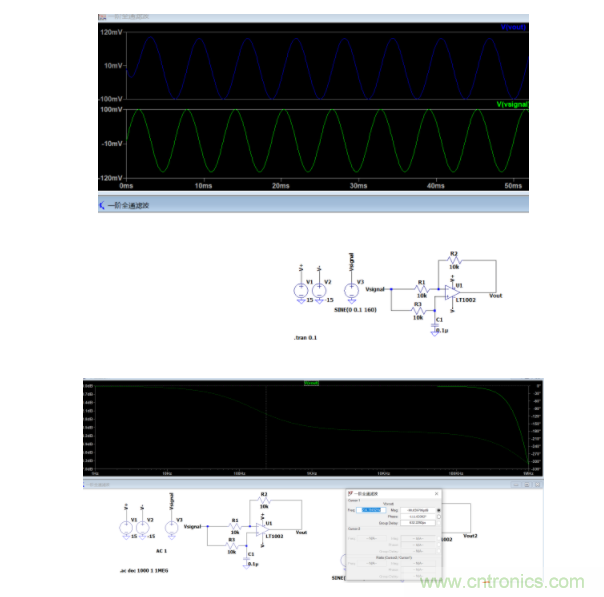

從該結果中可以得到，當輸入信號f=0Hz,是沒有相移的；輸入信號w=1/RC，相移是90；輸入信號f是高頻的時候，相移是180；利用LTSPICE仿真可以得到輸出滯后輸入90。利用計算和仿真也能得到一樣的結果。

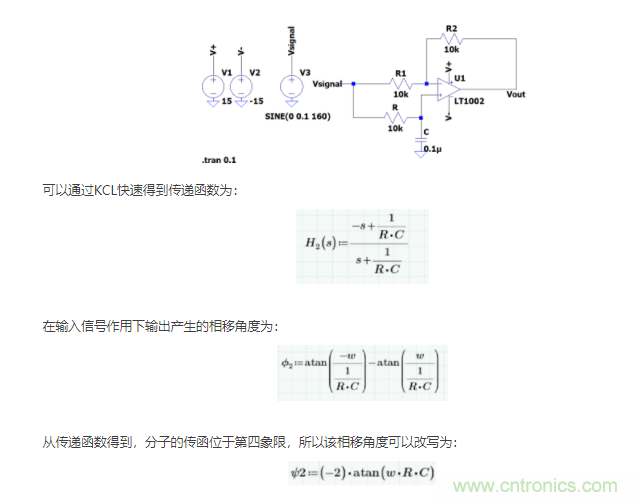

下圖也是一階全通濾波器（高通）,由于傳遞函數不同，所以可以得到和低通不一樣的特性。

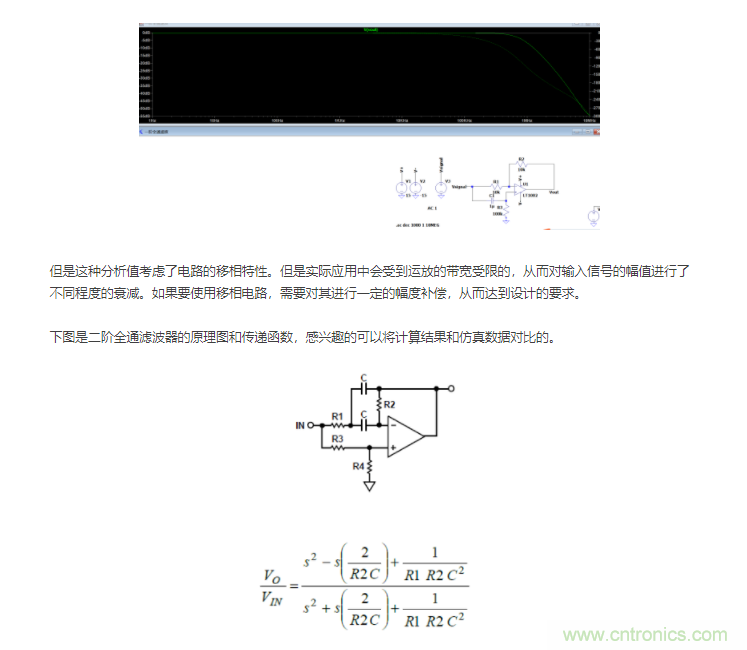

從該結果中可以得到，當輸入信號f=0Hz,相移超前180；輸入信號w=1/RC，相移是超前90；輸入信號f是高頻的時候，相移是0；仿真結果也是和計算結果一致。
