【導讀】你知道磁環是如何抑制信號嗎?磁環是一種由鐵氧體材料制作而成的抗干擾電子元器件，它的作用是抑制高頻干擾信號，因此它好比是一個低通濾波器，允許低于截止頻率的信號通過，對于高頻率信號則是抑制吸收。其實它的抑制原理是由阻抗特性體現，如下圖，不同磁環在不同的頻率下有著不同的阻抗特性，隨著頻率增大，阻抗不斷增大。
你知道磁環是如何抑制信號嗎?磁環是一種由鐵氧體材料制作而成的抗干擾電子元器件，它的作用是抑制高頻干擾信號，因此它好比是一個低通濾波器，允許低于截止頻率的信號通過，對于高頻率信號則是抑制吸收。其實它的抑制原理是由阻抗特性體現，如下圖，不同磁環在不同的頻率下有著不同的阻抗特性，隨著頻率增大，阻抗不斷增大。
配圖來源于網絡
2、干擾信號產生來源及危害
只要是信號，或多或少都會摻雜著某些不必要的信號，要不然就沒有所謂的濾波器等來濾掉多余的信號，對于很多電子產品，除了自身產生干擾信號之外還會來自外界例如其他設備、電網等干擾噪聲，特別是頻率越高，這種噪聲越是容易輻射出去，這好比是天線效應，使得原有信號會接收來自其他信號的傳輸，給電子設備造成頻閃、不開機、死機、其他各類異常現象等。對于有些線路會采取屏蔽線的方法使得其他信號不被干擾，但是在有些電路會采用加磁環方式，使得有用的信號很好的通過，對于沒用的信號則是抑制消耗掉。
磁環的安裝方式

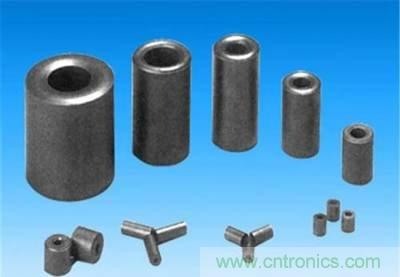

磁環形狀有很多種，有圓柱形、圓形、方型，它的顏色一般有黑色、棕色、綠色、黃色、白色等，不同的磁環有著不同的阻抗等特性，也應用于不同的場合，對于磁環，一般有以下幾種安裝方式：
1、直接穿過線材繞圈固定
直接穿過磁環并繞制幾圈，這是比較簡單的一種方法，一般會增加熱塑套管來固定，磁環繞兩到三圈;
2、磁環套在線材上再進行注塑處理
如果磁環是進行注塑處理的話，這貨在那個磁環一般是圓柱型磁環或者各種環形、方型磁環等，這種磁環通常是直接穿在線材上，通過注塑處理，這種安裝方式能夠更好的固定磁環位置，同時還能把磁環更好的保護起來，這樣磁環不容易碰碎。我們的筆記本電腦電源線就是采用這種繞制固定方式。因此，這種安裝方式經常見于各種電源線、排線、數據線等。
3、夾扣式扣緊
采用夾扣式磁環是最為簡單方便的，安裝方法比較靈活，特別是在 EMC 整改方面，只要磁環內徑足夠大，在磁環內外繞制幾圈，然后扣上夾扣即可，而且可以靈活的多次使用，注意要扣緊，要不然會漏磁導致效果不好，即使是這樣，相對于普通的磁環，它的損耗還是蠻大的。以上就是磁環是如何抑制信號的解析。
