【導讀】看懂電路圖是基本的技能，熟練的掌握常見的基礎電路圖也是電工入門的基礎，可以很肯定的說：電路圖是電工的基礎課程，如果簡單的電路都看不懂的話，怎么能深入的學習電工技術。

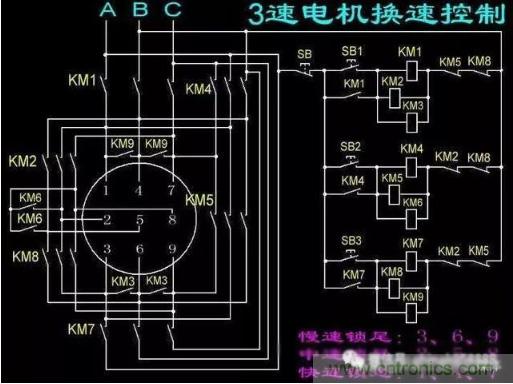

1，電機的三速控制。

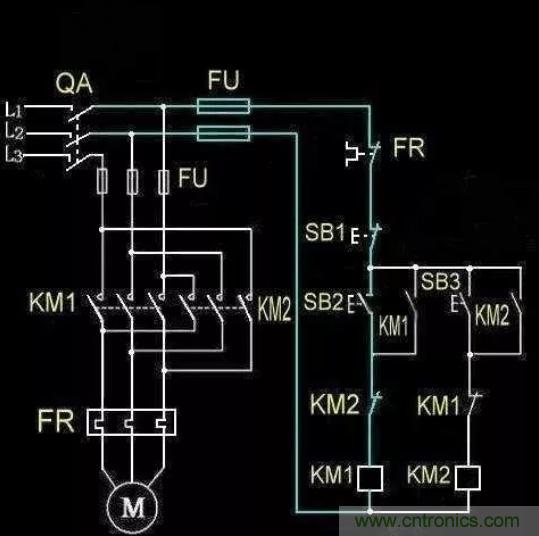

2，三相電動機正反轉控制電路。
3，單相電動機順逆控制電路（兩個電容）。

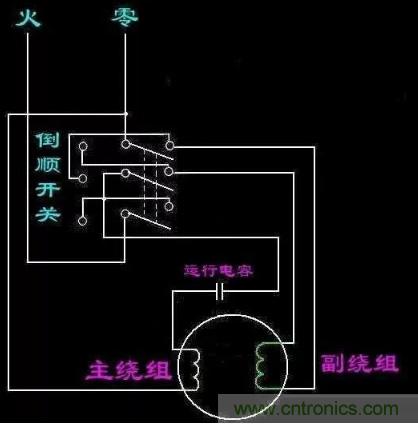

4，單相電機正反轉（一個電容）。

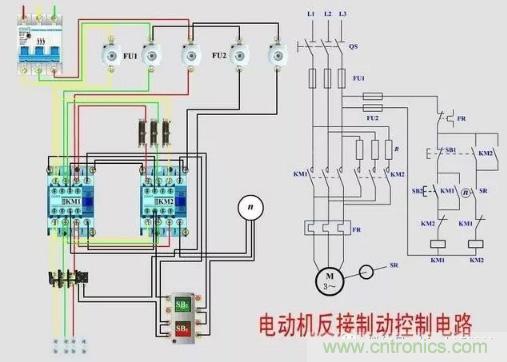

5，電機反接制動控制電路。

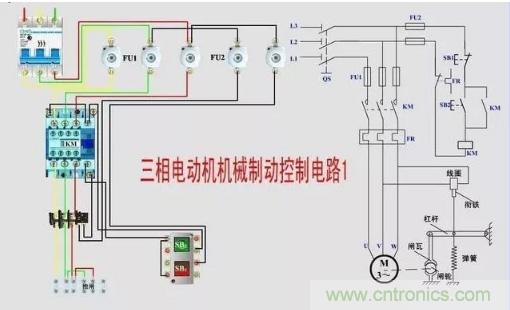

6，電動機機械制動控制電路。

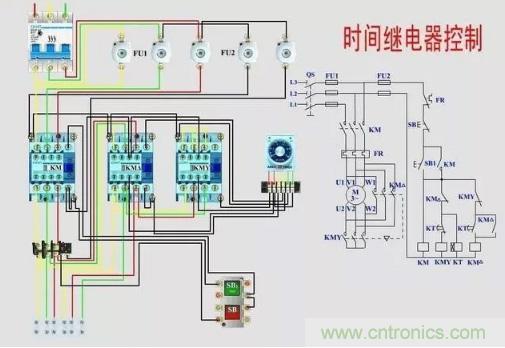

7，星三角降壓啟動控制電路。

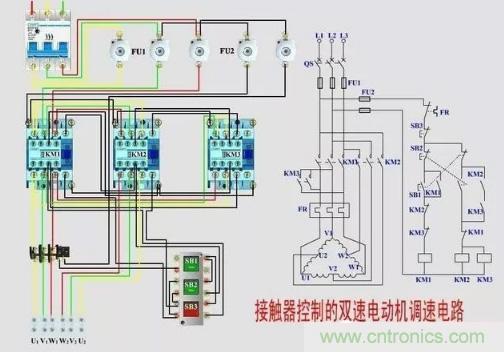

8，雙速電機調速電路。

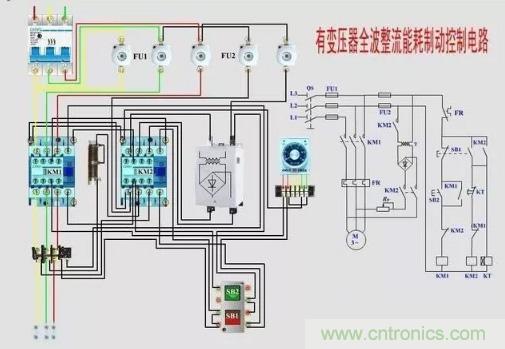

9，變壓器整流的能耗制動控制電路。

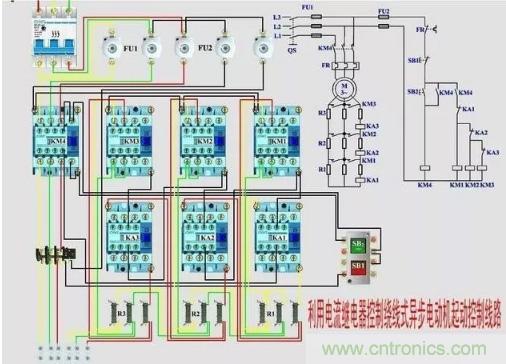

10，利用電流繼電器控制的繞線式電動機啟動電路。
11，最簡單的自鎖正轉電路。
