【導讀】普通接地電阻測試儀分為指針式(俗稱接地?fù)u表)、數字式接地電阻測試儀。常用的接地?fù)u表有ZC-8型接地電阻測試儀。下面簡單說一下，如何使用接地電阻測量?jī)x測量接地電阻。
根據《接地裝置安裝》、《接地安裝的施工和驗收規范》的規定，一類、二類防雷裝置的接地電阻小于等于10Ω，三類建筑物要求接地電阻小于等于30Ω。
接地電阻測量?jī)x分為大型地網接地電阻測試儀與普通接地電阻測試儀，二者的功能與范圍不同。
普通接地電阻測試儀分為指針式(俗稱接地?fù)u表)、數字式接地電阻測試儀。常用的接地?fù)u表有ZC-8型接地電阻測試儀。

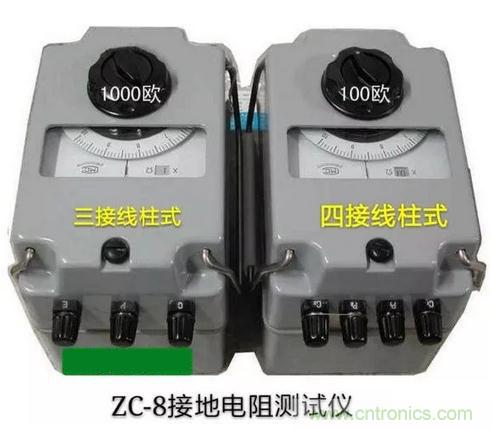

下圖為ZC-8指針式搖表接地電阻測試儀的實物圖。
這種接地電阻測試儀分為三接線柱和四接線柱兩種；三接線柱式搖表(E、P、C)適用于直接測量各種接地裝置的接地電阻；四接線柱式搖表(C1、C2、P1、P2)的搖表可以測量土壤的電阻率，如果把四接線柱中的C2、P2連在一起，接變成了三接線柱式的搖表(連接點相當于三接線柱式中的E端子)。
下面簡單介紹一下接地電阻測量?jī)x的結構和工作原理；

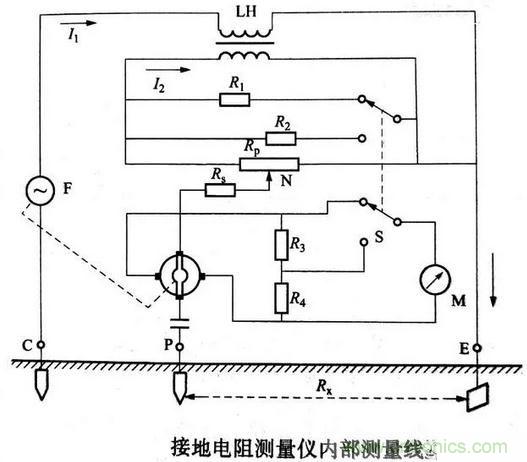

接地電阻測量?jī)x由手搖發電機F、電流互感器LH、倍率開關S、調節電位器Rp及檢流計M等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶，附件有輔助探棒、導線等，其內部測量線路如下圖所示。
測量?jī)x的表面上有兩個旋鈕，一個用于改變測量倍率，一個用于測量時調節讀數盤。手搖發電機的規定搖速是120/min測量電極有接地極E、電壓輔助電極P和電流輔助電極C，其中E極為機內電流互感器兩線圈的一端部連接點(四個測量端鈕的儀表是把E極內部的這兩個端部分開)。被測接地電阻接在E和P之間，適當調節倍率和電阻Rp的值，當檢流計的指針指零時，待測接地電阻Rx=KRp，K為電流互感器的變比，表面刻度盤的指示值與倍率的乘積就是Rx的值。
下面簡單說一下，如何使用接地電阻測量?jī)x測量接地電阻；

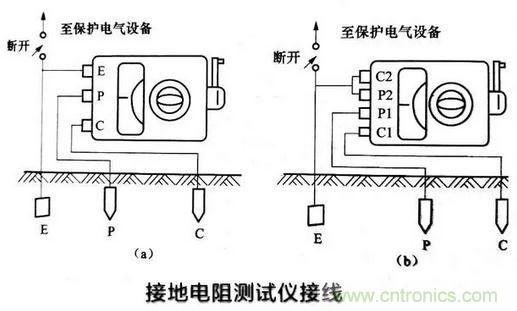

測量前，應先把被測接地裝置的接地引下線斷開，然后進行測量，測量接線如下圖所示。
其中E為被測接地極，兩個輔助電極插人土壤的深度約為0.5m，第輔助電極P (電位探針)與待測接地電位探針電極之間的距離約20m，第二輔助電極C(電流探針)與待測接地極之間距離約40m。
測量時，儀表要水平放置，檢流計指針要先調整至零位，否則可以借助零位調整器，把指針調整到中心線。然后將倍率擋先滿在較大的擋位，測量中根據指針的偏轉情況，再作適當?shù)恼{(diào)節。隨即一邊用手慢慢轉動發電機手柄，用另一邊手調節倍率和讀數盤，吏檢流計指針對準中心線，然后逐漸加快搖動速度到標準轉速120r/min，再調節標度盤，使檢流計再次指向中心線，此時的示數與倍率的乘積就是被測電阻的值。
