【導讀】液位繼電器是控制液面的繼電器。這是一個繼電器內部有電子線路，利用液體的導電性。當液面達到一定高度時繼電器就會動作切斷電源。液面低于一定位置時接通電源使水泵工作。達到自動控制的作用。
概述
液位繼電器是一種控制液面的繼電器。它是一種電控制器件，是當輸入量的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統和被控制系統之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種自動開關。故在電路中起著自動調節、安全保護、轉換電路等作用。
自動控制由傳感器和控制執行機構組成。液位控制器的傳感器一般是導線。利用水的導電性。水的導電性較差，不能直接驅動繼電器。所以要有電子線路將電流放大，以推動繼電器工作。繼電器就是執行機構。
工作原理
水箱水位過低(低于黃線端子)時，第一只三極管基極呈低電平，三極管呈截止?fàn)顟B(tài)，集電極呈高電平；第二只三極管基極有足夠電流通過，三極管飲和導通，繼電器(K)得電吸合，常開觸點(2、3腳)閉合，外接接觸器得電吸合、水泵抽水供水箱。水箱水位逐漸上升，盡管高于黃線端子，因此時繼電器呈吸合狀態，6、7腳端導通而6、5腳 端斷開，第一只三極管繼續呈截止?fàn)顟B(tài)。
當水位上升到粉紅線端子時，黃、粉紅線端子經水阻通過電流到第一只三極管基極，三極管飽和導通，集電極呈低電平，第二只三極管基極無電流通過而截止，集電極呈高電平，繼電器失電復位切斷接接觸器電源，水泵停止。只有當水位回落低于黃線端子時再重復上述運行。

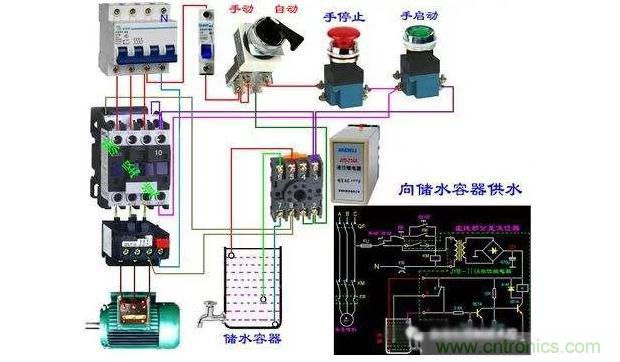

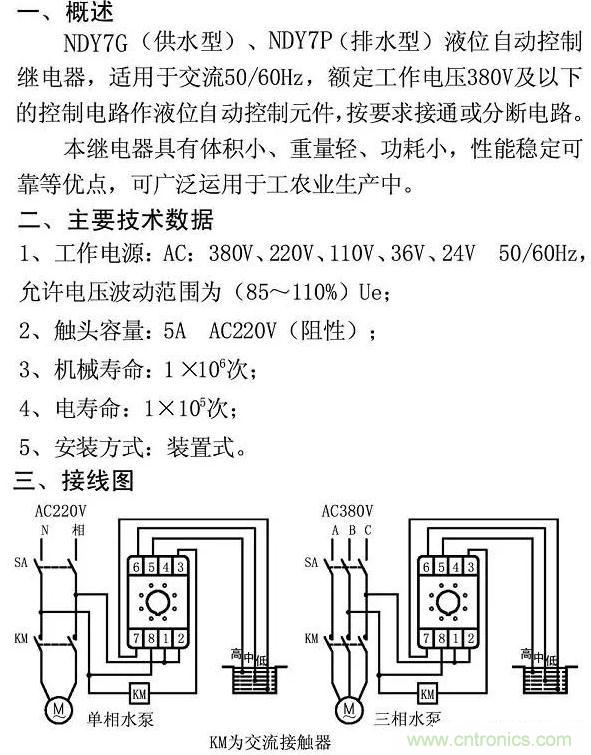

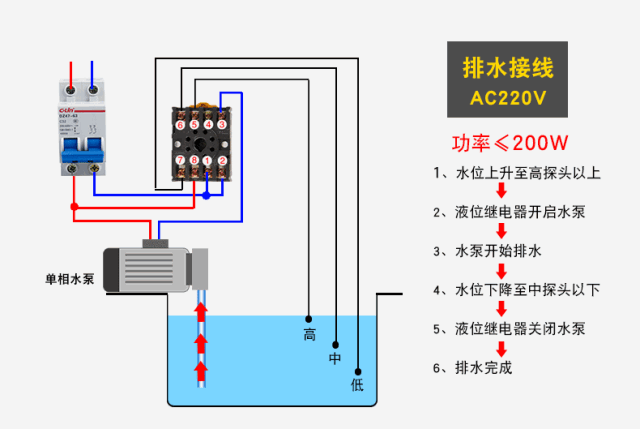

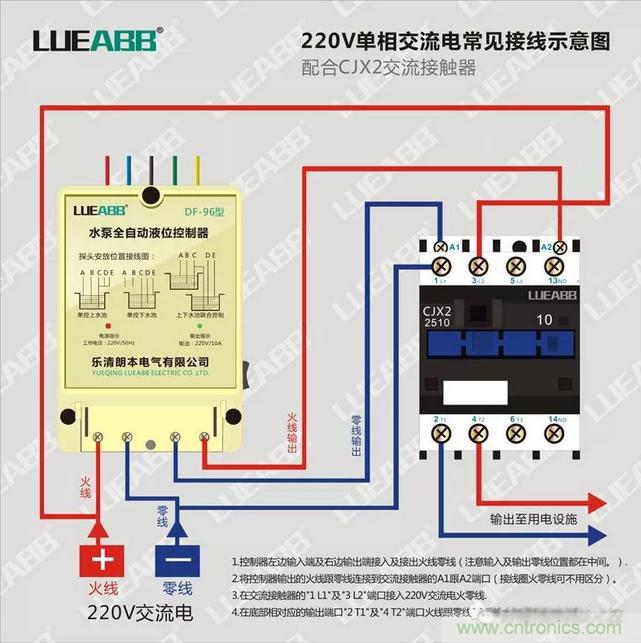

相關圖片
