【導讀】AC是交流電控制繼電器，DC是直流電控制繼電器。以下將介紹這2種繼電器是如何工作的？以及在選用過程中，應該注意哪些事項？

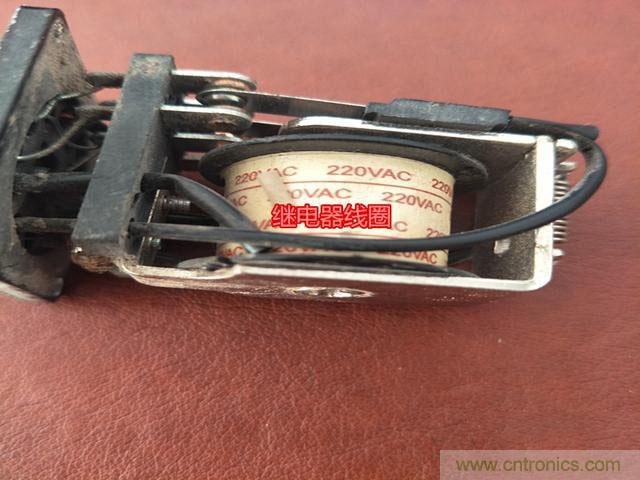

繼電器中的線圈是根據螺線管原理做的。當電流(無論是AC or DC)流過線圈時線圈中間會有磁場產生，從而吸引導磁體運動(即吸合)。需要注意的是，短時吸合與長時間吸合的線圈計算方法不同。
繼電器線圈分為長時工作制和瞬（短）時工作制。長時工作制的意思是：線圈長時間通電，主電路持續通電。當線圈失電的時候，銜鐵釋放主電路斷開。瞬（短）時工作制的意思是：當電路接通的一瞬間線路通電銜鐵吸合，主電路接通。與此同時有一個機械鎖止裝置，扣住銜鐵，銜鐵不會回彈，線路長時間接通，此時線圈失電銜鐵也不會回彈。繼電器線圈上面的AC表示工作電源為交流電，DC表示工作電源為直流電。
根據電磁效應原理，在繼電器線圈的兩端加上適合的電壓，線圈中就會有一定的電流流過，線圈中間的的鐵芯就會產生電磁力，從而吸引繼電器銜鐵去動觸點閉合或斷開，來完成各種電路交給他的工作任務。

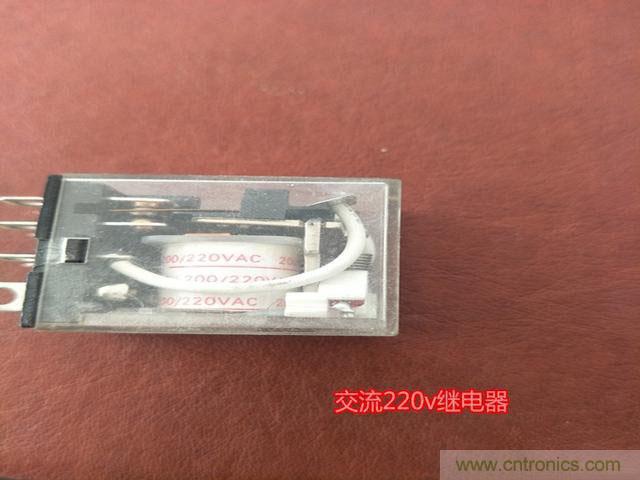

AC繼電器的線圈工作時，其工作電流的大小是由線圈電抗決定的，所以交流繼電器的線圈用的導線線徑較粗，線圈的繞制圈數也少，使線圈的電抗提高，保證繼電器工作的穩定性。

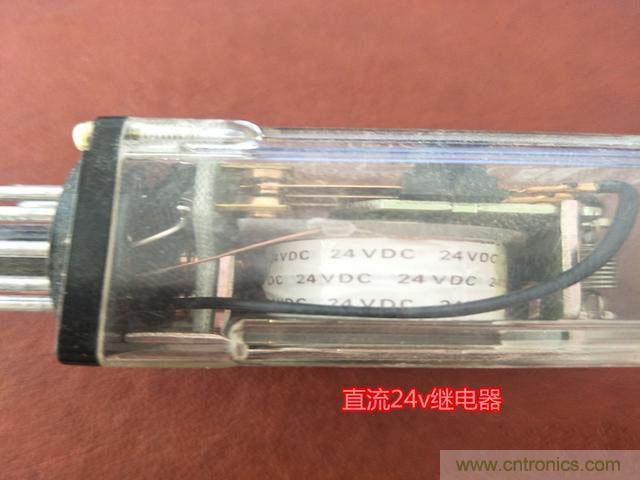

DC繼電器的線圈工作時，工作電流的大小是由線圈的直流電阻決定的，這樣為了使流過線圈的電流不會太大，直流繼電器的線圈制作時使用的導線線徑較細，線圈的繞組圈數較多，保證線圈的直流電阻較大，減少線圈的工作電流，是繼電器工作更可靠。
如果在交流電路中錯用了直流繼電器，因?yàn)橹绷骼^電器直流電阻大，工作電流太小，不能工作。而在直流電路中使用了交流繼電器的話，由于交流繼電器線徑粗，圈數少，直流電阻小而燒毀。需要注意。
