【導讀】在電子元器件采購過程中，如果對 TO-220和TO-220F的性能無從得知，其之間的區別也無法分清楚，很多時候就因?yàn)檫@樣碰到了一些小麻煩。下面我們就來講講TO-220 與 TO-220F，以便讓大家了解清楚并便于選購。
TO-220和TO-220F兩個封裝的Pd不同，源于兩種封裝的Rjc不同所致，Tj一般是到150℃，認為Tj=Tc+Pd*Rjc，其中，Tc是離晶圓最近的結構外殼的溫度，Pd是MOSFET上承載的功耗，Rjc是Juction to case的熱阻。
就以奧德利肖特基二極管MBR30100CT、MBRF30100CT為例子
MBR30100CT MBRF30100CT 這兩個型號參數其實都是一樣的。正向平均整流電流30A向耐壓100V。 區別就在于，MBR30100CT 是半塑封TO-220封裝，MBRF30100CT 是全塑封TO-220F 封裝。
為什么要分這兩種封裝呢？
散熱

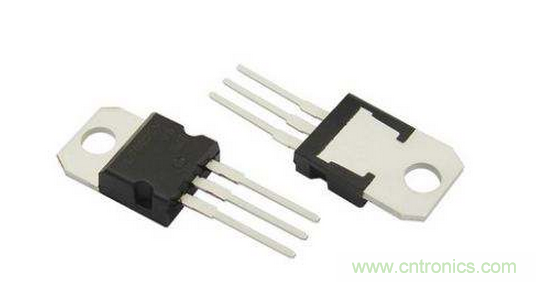

TO-220的封裝后面是一塊鐵片，總所皆知，鐵的導熱性是非常好，可以有效的解決散熱的問題。
那么就有人會問了，TO-220F 是全塑封的，那豈不是起不到散熱的作用了？

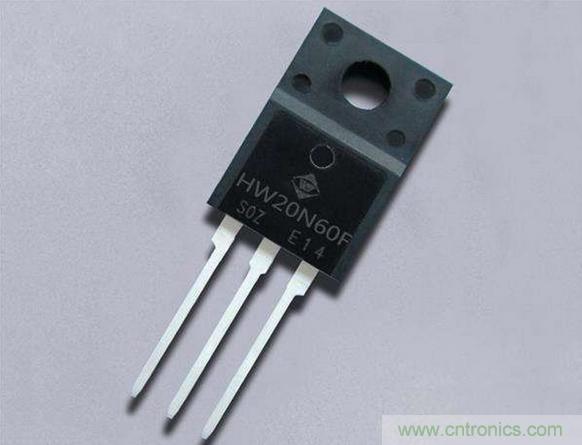

答案肯定是不會的啦，在通風條件良好的情況下使用，我們就要考慮到一個絕緣性的問題了。（可能工程會明白是怎么回事，我就不多說了。） TO-220F 全塑料包裹，使產品的緣性大大提升，也會因空氣潮濕而發生漏電現象。
簡單來說，TO-220的Rjc小于TO-220的Rjc，TO-220封裝的散熱優于TO-220F封裝的散熱，220F的絕緣好些，220的效率相對來講會稍大點，但是差異并不是特別明顯。
