【導讀】濾波是信號處理里面比較重要的一個環節，通常減少直流當中的交流成分并獲得比較平滑的直流電，在整流之后都要經過濾波電路，濾波常用的元器件是電容、電阻以及電感，這三個均屬于無源器件，下面介紹無源濾波電路常用的五種電路形式。

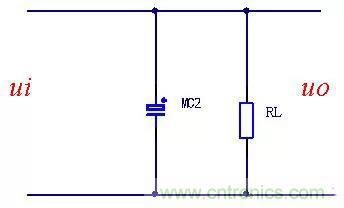

一、電容濾波
在輸出端并聯一個電容，這種電路較為簡單，只有一個一般比較大的電解電容，輸出電壓隨著輸出電流變化而變化，外特性比較軟，輸出特性很差，因此適用于負載電流變化不大的電路，同時負載電流不是很大的場合；為了減少脈動成分，有時候會并聯一大一小的電容。
二、電感濾波
電感濾波就是接入一個電感，由于電感有自感效應，當通過電流時候，電感兩端會產生電動勢來阻值電流的變化，因而能夠起到起到濾波作用，隨著電流的增加，一部分將儲存在電感當中使電流緩慢增加；與此同時，當電流減小的時候，反向電動勢又反過來阻礙它的減小，最終的結果是得到比較平滑的直流電，同時它的外特性也比較硬，因此適用于大電流的負載
三、復式濾波
1、LC型濾波（倒L濾波）
LC濾波就是由電感和電容組成，為了減小紋波電壓，通常加一個負載與電容并聯接入電路當中，這樣經過電感、電容濾波后再輸出負載端得到一個平滑的直流電，這種濾波在電流變化波動變化時候也能起到很好的濾波效果

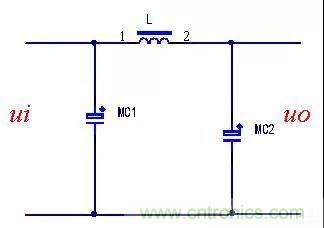

2、LC-π型濾波
這種濾波在LC型濾波基礎上再加一個電容，因此對輸出電壓的脈動更小，它的濾波效果比LC型濾波效果更好，但與此同時整流二極管的充擊電流也就更大。

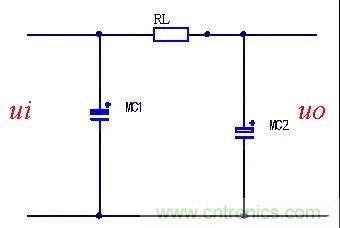

3、RC-π型濾波
這種濾波與LC-π型濾波類似，只不過是用電阻代替了電感，由于電阻對電壓具有降壓作用，，與電容組合在一起時候使得較多的脈動的交流成分降在電阻上，減少對負載的影響，最終實現濾波。這種電路適合負載電流較小同時輸出電壓脈動不是很高場合

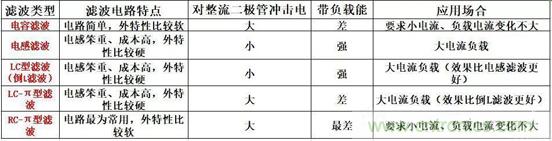

四、五種濾波電路特點
