【導讀】RS-485成為智能電表的標準通信接口，但RS-485口傳輸線通常暴露于戶外，因此極易因?yàn)槔讚舻仍蛞脒^(guò)電壓。而RS-485收發器工作電壓較低，其本身耐壓也非常低，一旦過壓引入，就會擊穿損壞。在有強烈的浪涌能量出現時，甚至可以看到收發器爆裂，線路板焦糊的現象。因此防雷擊保護成為RS-485接口設計必須要考慮的。
智能電表系統已經廣泛地應用到工業和生活的領域。在電表中使用自動抄表技術通過通信端口讀取數據，而且大部分情況采用遠程讀數方式。對于電表應用來說既安全又節省了時間和金錢。實現該技術的關鍵是確保通信鏈路安全可靠。由于RS-485標準具有長距離傳輸（1200米以上），最大傳輸數率可以達到10Mbps，且高信號噪聲印制。同時，RS-485電路具有控制方便，成本低等優點，使多點連接成為可能。因此，RS-485成為智能電表的標準通信接口。但RS-485口傳輸線通常暴露于戶外，因此極易因?yàn)槔讚舻仍蛞脒^(guò)電壓。而RS-485收發器工作電壓較低（5V左右），其本身耐壓也非常低（-7V~+12V），一旦過壓引入，就會擊穿損壞。在有強烈的浪涌能量出現時，甚至可以看到收發器爆裂，線路板焦糊的現象。因此防雷擊保護成為RS-485接口設計必須要考慮的。

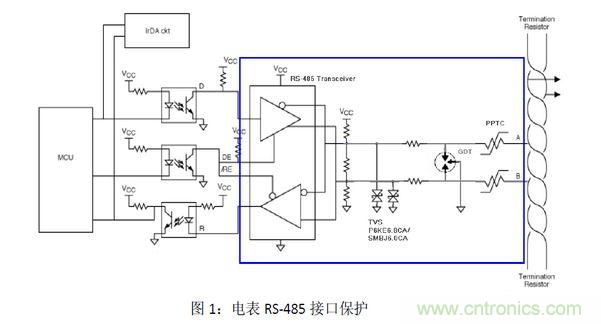

通常，如圖1所畫，使用PPTC和TVS作為RS-485的防雷擊保護。
當雷擊發生時，感應過電壓由A/B線引入，經過PPTC，然后GDT作為初級共模防護，通常GDT可以承受10KA（8x20us）浪涌沖擊。之后殘壓已經大大降低到1KV以下，然后TVS作為二級保護進行共模/差模保護，到收發器的電壓被鉗制在12V以下，同時，通過A/B線上的上拉電壓可以保證A/B線上的電壓保持在高電平。而實現對收發器的浪涌保護。通常，對于4KV以下過電壓，可以省去初級保護—--GDT。單用TVS就能實現浪涌保護的要求。當RS-485總線與電力線（例如220VAC）搭接短路時。A/B線上的PPTC可以提供短路保護。
但這種傳統方式有問題需要考慮：
1：GDT浪涌擊穿電壓較高，這就意味著后面的電阻值比較大。這可能會影響傳輸距離減少。2：TVS的漏電流較高，以SMBJ6.0CA來講大致在800uA左右。這樣會影響點對點通訊的可靠性。3：PPTC的響應速度較慢，因此在電力塔接時，可能會造成TVS被交流擊穿
TVS是半導體保護器件，具有響應速度快，可靠性高的優點。但它是Clamping保護模式。其殘壓會比較高而我們的Sidactor作為半導體器件同樣具有響應速度快，可靠性高的優點。但它是Crowbar保護模式。其導通以后保持電壓低，同時還具有抗浪涌能力強，耐搭接能力強特點。

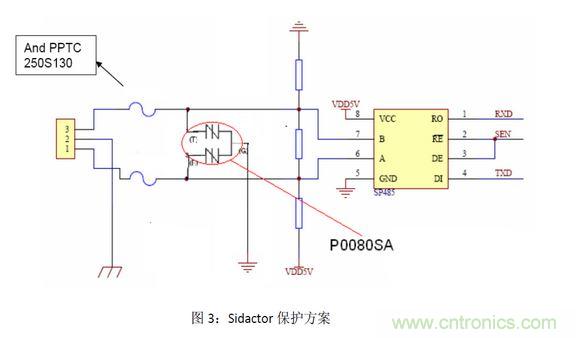

因此，請看圖3，使用Sidactor的RS-485的保護方案。
當雷擊發生時，Sidacto P0080作為共模/差模防護，通常Sidactor可以承受800A（8x20us）浪涌沖擊。到收發器的電壓被保制在4V左右，當RS-485總線與電力線（例如220VAC）搭接短路時。A/B線上的PPTC可以提供短路保護。
