這個電路的 C1是Q1的耦合電容、C2是Q1的交流旁路電容(消除交流噪聲)、R2、R3是Q1的基極上下偏置電阻,Q1是一共射放大電路(也稱“射極跟隨器”),起前、后級級連的過度作用,放大倍數不大,主要是放大電流;Q2是Q3的推動(又可稱“激勵”)級,末級是功率放大;R4是(電流)負反饋電阻。這個電路比“第一彈”多了一個反饋網絡,工作更穩定,但放大能力(若三極管的參數一樣)不如前者大。
性能更穩定的助聽器電路解析
發布時間:2014-05-07 責任編輯:sherryyu
【導讀】本文為大家?guī)淼氖且豢钪犉麟娐贩治?,相比于普通的助聽器電路,該電路設計多了反饋網絡,工作更穩定。那么該助聽器電路設計是如何工作的呢?下文將為大家詳細的講解該款性能更穩定的助聽器電路。
首先,當開關閉合后,直流電壓通過左邊的10K電阻來驅動產生微弱的聲音信號,通過22n的電容濾波后得到的交流聲音信號提供給第一個晶體管的基極,在直流電源的作用下,通過三極共射放大電路用來放大聲音信號,BC547下面的10k電阻構成電流串聯負反饋,用來穩定輸入輸出。

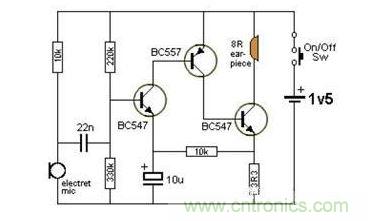

開關SW閉合--R1給 MIC提供偏置--當有聲音發生時MIC產生音頻信號經過電容C1進行耦合至Q1基極--電阻R2,R3,Q1和C2組成共射偏置電路--音頻信號經過 Q1進行電壓放大后對Q2直接耦合--Q2進行電流放大至Q3基極驅動揚聲器發聲。R4上面的說的很對是屬于電流串聯負反饋我標了靜態極性。
這個電路的 C1是Q1的耦合電容、C2是Q1的交流旁路電容(消除交流噪聲)、R2、R3是Q1的基極上下偏置電阻,Q1是一共射放大電路(也稱“射極跟隨器”),起前、后級級連的過度作用,放大倍數不大,主要是放大電流;Q2是Q3的推動(又可稱“激勵”)級,末級是功率放大;R4是(電流)負反饋電阻。這個電路比“第一彈”多了一個反饋網絡,工作更穩定,但放大能力(若三極管的參數一樣)不如前者大。
