一、電路板設計步驟
一般而言，設計電路板最基本的過程可以分為三大步驟。
(1). 電路原理圖的設計: 電路原理圖的設計主要是PROTEL099的原理圖設計系統（Advanced Schematic）來繪制一張電路原理圖。在這一過程中，要充分利用PROTEL99所提供的各種原理圖繪圖工具、各種編輯功能，來實現我們的目的，即得到一張正確、精美的電路原理圖。
(2). 產生網絡表: 網絡表是電路原理圖設計（SCH）與印制電路板設計（PCB）之間的一座橋梁，它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得，也可從印制電路板中提取出來。
(3). 印制電路板的設計: 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的，在這個過程中，我們借助PROTEL99提供的強大功能實現電路板的版面設計，完成高難度的等工作。
二、繪制簡單電路圖
原理圖設計過程原理圖的設計可按下面過程來完成：
（1）設計圖紙大小 Protel 99/ Schematic后，首先要構思好零件圖，設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的，設置合適的圖紙大小是設計好原理圖的第一步。
（2）設置Protel 99/Schematic設計環境 設置Protel 99/Schematic設計環境，包括設置格點大小和類型，光標類型等等，大多數參數也可以使用系統默認值。
（3）旋轉零件 用戶根據電路圖的需要，將零件從零件庫里取出放置到圖紙上，并對放置零件的序號、零件封裝進行定義和設定等工作。
（4）有原理圖布線 利用Protel 99/Schematic提供的各種工具，將圖紙上的元件用具有電氣意義的導線、符號連接起來，構成一個完整的原理圖。
（5）調整線路 將初步繪制好的電路圖作進一步的調整和修改，使得原理圖更加美觀。
（6）報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表,其中最重要的報表是網絡表,通過網絡表為后續的電路板設計作準備。
（7）文件保存及打印輸出 最后的步驟是文件保存及打印輸出。

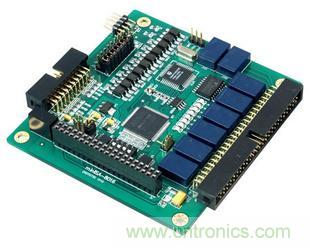

圖1 PCB布線規范
[page]
單片機控制板的設計原則需要遵循的原則如下：
（1） 在元器件的布局方面，應該把相互有關的元件盡量放得*近一些，例如，時鐘發生器、晶振、CPU的時鐘輸入端都易產生噪聲，在放置的時候應把它們近些。對于那些易產生噪聲的器件、小電流電路、大電流電路開關電路等，應盡量使其遠離單片機的邏輯控制電路和存儲電路（ROM、RAM），如果可能的話，麥|斯|艾|姆|P|CB|樣板|貼片|麥|斯|艾|姆|科|技|全國|首家P|CB樣板打板?？梢詫⑦@些電路另外制成電路板，這樣有利于抗干擾，提高電路工作的可*性。
（2） 盡量在關鍵元件，如ROM、RAM等芯片旁邊安裝去耦電容。實際上，印制電路板走線、引腳連線和接線等都可能含有較大的電感效應。大的電感可能會在Vcc走線上引起嚴重的開關噪聲尖峰。防止Vcc走線上開關噪聲尖峰的唯一方法，是在VCC與電源地之間安放一個0.1uF的電子去耦電容。如果電路板上使用的是表面貼裝元件，可以用片狀電容直接緊*著元件，在 Vcc引腳上固定。最好是使用瓷片電容，這是因為這種電容具有較低的靜電損耗（ESL）和高頻阻抗，另外這種電容溫度和時間上的介質穩定性也很不錯。盡量不要使用鉭電容，因為在高頻下它的阻抗較高。在安放去耦電容時需要注意以下幾點：
在印制電路板的電源輸入端跨接100uF左右的電解電容，如果體積允許的話，電容量大一些則更好。原則上每個集成電路芯片的旁邊都需要放置一個0.01uF的瓷片電容，如果電路板的空隙太小而放置不下時，可以每10個芯片左右放置一個1～10的鉭電容。對于抗干擾能力弱、關斷時電流變化大的元件和RAM、ROM等存儲元件，應該在電源線（Vcc）和地線之間接入去耦電容。電容的引線不要太長，特別是高頻旁路電容不能帶引線。
（3） 在單片機控制系統中，地線的種類有很多，有系統地、屏蔽地、邏輯地、模擬地等，地線是否布局合理，將決定電路板的抗干擾能力。在設計地線和接地點的時候，應該考慮以下問題：
邏輯地和模擬地要分開布線，不能合用，將它們各自的地線分別與相應的電源地線相連。在設計時，模擬地線應盡量加粗，而且盡量加大引出端的接地面積。一般來講，對于輸入輸出的模擬信號，與單片機電路之間最好通過光耦進行隔離。在設計邏輯電路的印制電路版時，其地線應構成閉環形式，提高電路的抗干擾能力。地線應盡量的粗。如果地線很細的話，則地線電阻將會較大，造成接地電位隨電流的變化而變化，致使信號電平不穩，導致電路的抗干擾能力下降。在布線空間允許的情況下，要保證主要地線的寬度至少在2～3mm以上，元件引腳上的接地線應該在1.5mm左右。

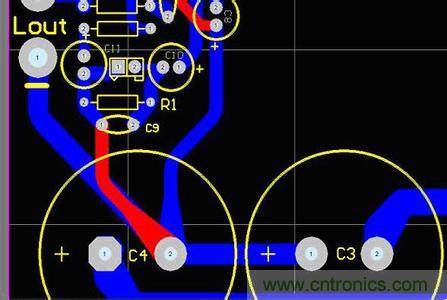

圖2 單片機PCB布線
[page]
三、電源、地線的處理
盡管整個PCB板的布線都完成的很好，但仍需要考慮到電源、地線所引起的干擾，這會降低產品的性能，甚至會影響到產品的成功率。所以對于電源、地線的布線要認真對待，將電源、地線所產生的干擾降至最低，保證產品質量。
每個從事電子產品設計的工程師都明白，為何會產生電源線與地線之間的干擾，現只對降低式抑制干擾作以表述。
要在電源、地線之間加上去耦電容。
盡量加寬電源及地線，最好是地線比電源線寬，其關系為：地線>電源線>信號線。通常的信號線寬為：0.2～0.3mm，最細寬度可達0.05～0.07mm，電源線為1.2～2.5mm。
數字電路的PCB設計可用較寬的地導線組成一個回路，構成一個地網來使用，但要切記模擬電路的地不能這樣使用。使用大面積銅層作地線，在印制板上把沒被使用的地方都與地相連，作地線使用或是做成多層板，電源，地線各占用一層。

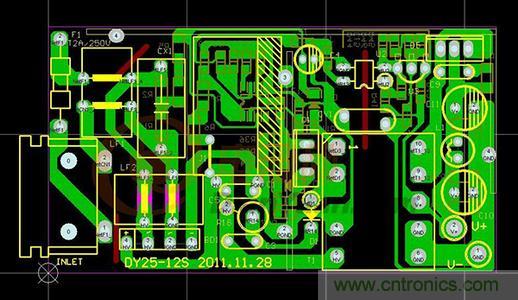

圖3 地線布線規范
四、數字電路與模擬電路的共地處理
現在，許多的PCB不再是單一功能的電路了，而是由數字電路和模擬電路混合構成，因此在布線時就需要考慮到它們之間互相干擾的問題，特別是地線上的噪音干擾。
數字電路頻率高，模擬電路敏感度強，對信號線來說，高頻的信號線要盡可能的遠離敏感的模擬電路器件，而對地線來說，整個PCB對外界的結點只能有一個，所以必須要在PCB內部處理號數字電路及模擬電路共地的問題，而在電路板內部，數字電路的地和模擬電路的地實際上是分開的，只是在PCB與外界連接的接口處(如插頭等)。數字電路的地與模擬電路地有一點短接，請注意，只有一個連接點，也有在PCB上不共地的，這由系統設計來決定。
五、信號線布在電(地)層上
在多層印制板布線時，由于信號線層沒布完的線已剩不多，再多加層數就會造成浪費，也會增加工作量及成本，可考慮在電(地)層上進行布線，首先應考慮用電源層，其次才是地層，因為可最好的保留地層的完整性。
好了，這就是PCB布線過程中需要注意的一些問題，你在布線終于到了哪些問題了？也可以在下面的網站中分享出來，讓我們共同學習。
