根據Chipworks的初步拆解分析，蘋果(Apple)新款iPhone 5s內的A7處理器似乎擁有四核心繪圖處理器(GPU)叢集，采用Imagination的PowerVR Series 6核心；此外該款處理器配備3MB的SRAM區塊，部分用以?xún)?chǔ)存指紋傳感器的信息。
Chipworks不久前也拆解了iPhone 5s ，并打算進一步深入分析A7處理器。拆解分析并發現，A7的USB、LCD與攝影機接口，與前幾代A5、A6、A6X相同；而移動處理器重復使用這類功能區塊是很合理的。

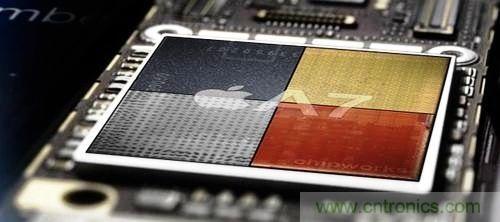

圖1Chipworks對蘋果的A7處理器發表初步拆解分析報告
不過Chipworks目前的分析對于A7處理器以及iPhone 5s指紋傳感器的基本特性所知仍少，該公司表示其初步結論有大部分是來自推測，更進一步的信息還需要進行電路萃取(circuit extraction)才能確定。以下是A7處理器與前一代A6的一些比較。

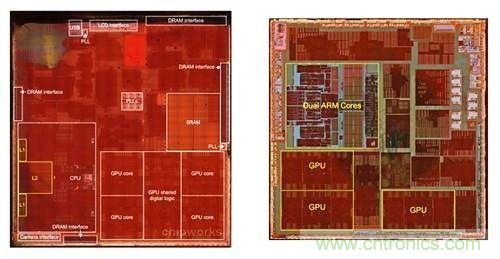

圖2 A7處理器(左)的電路布線與A6大不相同
根據Chipworks的分析，32納米制程的蘋果A6處理器的6晶體管SRAM單元區域面積為0.15 μm2左右，而采用28納米制程的A7則估計具備約0.12 μm2面積的SRAM單元區域；因此基于保守的40~50%的原始電路利用率估算，A7配備了1 MB左右的 L2緩沖存儲器與256KB左右的L1緩沖存儲器。

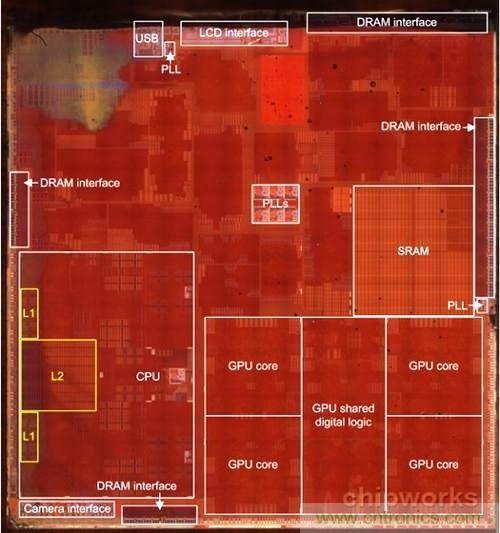

圖3 A7處理器電路區塊
Chipworks估計，雙核心處理器與緩沖存儲器大約占據了A7芯片17%的面積，而四核心GPU與共享的邏輯電路則占據22%左右：“A7處理器本身的電路配置方式與A6并不相同，看起來更像是采用傳統的自動化布線。”不過A7處理器是否為定制化設計，仍是個疑問；有人認為，該處理器可能是ARM A53/57的綜合體。

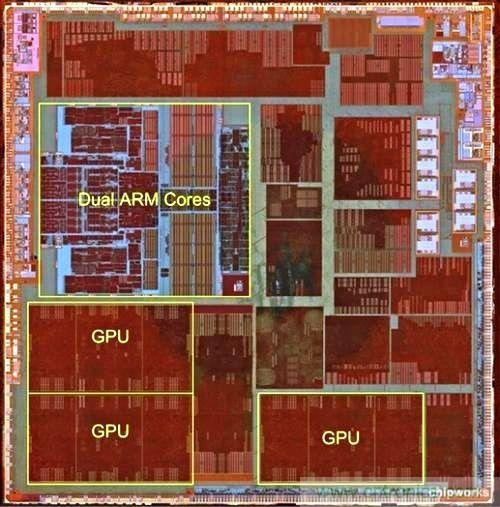

圖4 A6處理器電路區塊
[page]
蘋果的一張官方圖片(如下圖)明確表示，iPhone 5S的指紋辨識傳感器數據是安全地儲存在A7處理器中；Chipworks 認為，A7的GPU區塊上方約3MB的SRAM區塊可能有一部分是做為指紋辨識數據儲存。而A6處理器上并沒有類似的SRAM區塊。

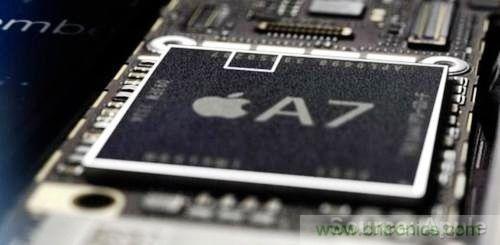

圖5 A7蘋果標志上方的小小區塊是該公司自己標記出的指紋數據儲存區域
“我們也想不到指紋掃描儀會產生如此多的數據，但有鑒于需要儲存多次掃描、不同方向的數據，也許這么大的儲存空間是有需要的。”
Chipworks的分析師表示：“我們所知道的是，該指紋辨識傳感器是目前見過最大的，面積約39 mm2”

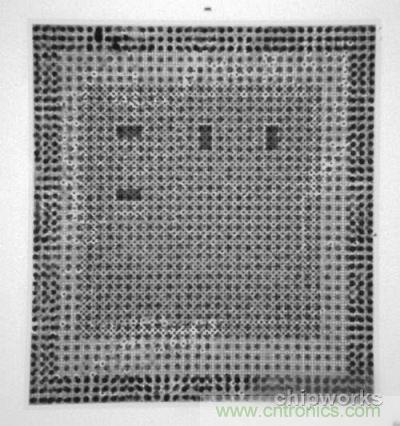

圖6 A7處理器上方的X光影像

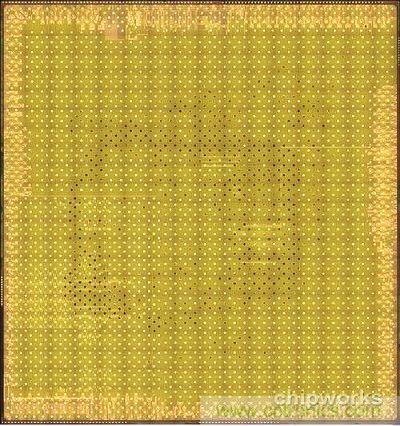

圖7 A7處理器裸晶上方的金屬層影像
