近幾年，環保節能議題倍受關注。與此同時，眾多新能源產業也隨之蓬勃發展，太陽能、LED照明、風力發電、可再生能源等都是現階段炙手可熱的產業。由于LED擁有體積小、耗能低、壽命長、無汞環保等優點，LED從原先只作為指示或背光應用推廣至照明產業上。
LED照明的應用領域非常廣泛, 包括：建筑照明, 室內照明 (球泡燈、崁燈、投射燈)、室外照明 (路燈)、消費者手持式照明 (手電筒、頭燈) 等。其中，由于政府推動，室內照明（球泡燈）應用的增長將持續增高。

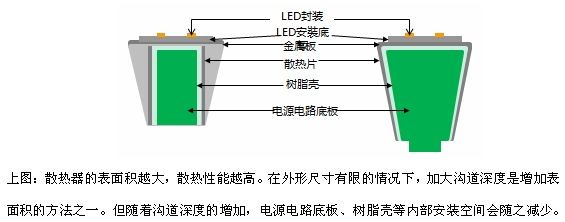

LED球泡燈具有節能省電的優點, 然而“溫度”是LED球泡燈必須面臨的問題。如果無法有效散熱, LED球泡燈光衰速度將大幅提高, 其壽命則無法滿足消費者需求。目前家用LED球泡燈大多使用散熱片解決溫度問題，散熱片表面積越大，散熱性能越好。在尺寸有限的情況下, 加大溝道深度是增加表面積的方法之一。但隨著溝道深度的增加, 電源電路底板、樹脂殼等內部安裝空間會隨之減少。這將迫使LED球泡燈的電源電路底板會朝小型化方向設計。因此在電源端的保險絲, 也從原先普遍使用的插件式改成貼片式, 以獲取更大空間利用率。

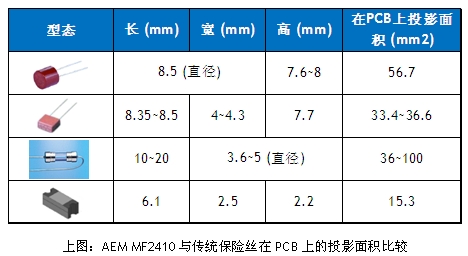

AEM科技研發生產的MF2410通用模塊式貼片保險絲體積只有6.1×2.5x2.1mm，與傳統保險絲相比，在PCB上的占用面積可以減少50-80%。
為刺激LED球泡燈在市場上被大量采用, 產品的售價就必須貼近消費者可接受的價格?；谶@一因素, 廠家除了在元器件及材料上去降低采購成本, 降低工廠生產制造成本也非常重要。
在LED球泡燈的制造組裝產線, 電源板的貼片、焊接及組裝占據了絕大部分的制造成本。因此，采用自動化作業及縮短生產流程將直接降低成本。一般LED電源板多采用單層PCB, 而且會將插件及貼片組件盡可能設計成可以采用一次波峰焊即可完成所有焊接。在這種設計思路的影響下，一旦保險絲從插件式替換成貼片式, 就必須面對波峰焊所帶來的高溫 (≥260?C) 及熱沖擊的考驗。[page]

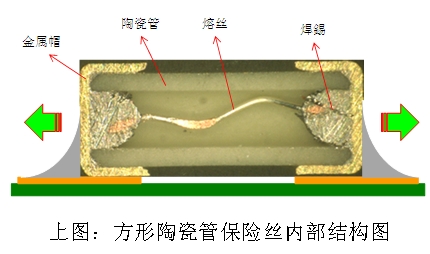

在市場上常見的2410尺寸125Vac或250Vac額定電壓貼片保險絲, 多是應用傳統方形陶瓷管技術。這一類型貼片保險絲的兩端是采用金屬帽直接套在方型陶瓷管上, 再以焊錫將金屬帽與內部熔絲焊接在一起。一旦產品在高溫的SMT產線上作業,連結兩端金屬帽與內部熔絲的焊錫極有可能會因高溫而再次發生熔融情形, 進而導致金屬帽脫落的風險。

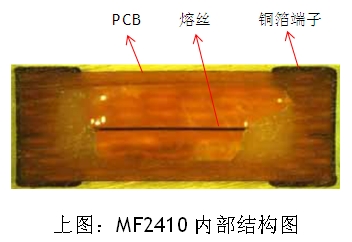

AEM科技采用獨特的工藝技術，以FR4 PCB為基體, 以PCB上的銅箔為端子架構, 再經電鍍處理來完成整個端頭作業，有效避免了端頭脫落的風險。

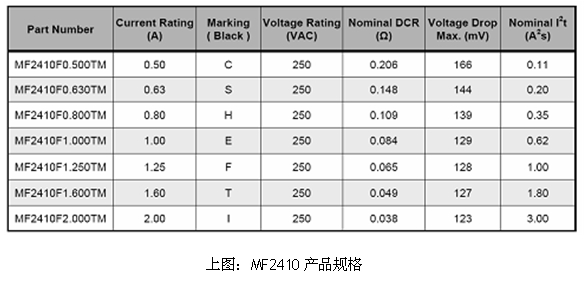

MF2410貼片保險絲提供250Vac（0.5~2A）規格，最大分?jǐn)嚯娏骺蛇_(dá)100A。產品已通過UL與CQC安規認證，是目前全球市場上能夠滿足IEC60127-4標準，最小體積的250VAC貼片保險絲。
