【導讀】電機控制器的硬件通常分為控制板和驅動板。控制板主要包括主控芯片、CAN網絡、采樣電路、旋變電路和電源電路等。下文將詳細介紹電機控制器主要用到的電子元器件,并分享一些已量產的伺服電機控制方案及其技術實現方式,以作參考。
電機控制器的硬件通常分為控制板和驅動板??刂瓢逯饕ㄖ骺匦酒AN網絡、采樣電路、旋變電路和電源電路等。下文將詳細介紹電機控制器主要用到的電子元器件,并分享一些已量產的伺服電機控制方案及其技術實現方式,以作參考。
掃碼可申請免費樣片以及獲取產品技術規格書
1.主控芯片
控制板的主控芯片以DSP或FPGA為主,在車載電機控制器中常用的英飛凌、恩智浦、瑞薩為主。
英飛凌的Aurix系列,65nm工藝,32bit帶寬,具有多個鎖步核,最高主頻達300MHz。常用的有TC2XX和TX3XX系列。
恩智浦的MPC5XX系列,55nm工藝,32bit位寬帶鎖步核的單核、雙核架構,最高主頻200MHz。
瑞薩的RH850系列,40nm工藝,32bit位寬帶鎖步核的單核、雙核架構,最高主頻240MHz。
CAN電路:CAN電路主要以CAN收發器芯片為主,提供電機控制器與外部的交互,常用的芯片有JTA1145,JTA1043等。
2.電源電路
電源電路主要將12V電轉變成DSP和部分電路所需的電壓,比如主控芯片的外設和內核供電,CAN收發器的供電等。常用的電源芯片包括:
英飛凌的TLF35584及其下一代,其滿足ISO26262要求,通常廠家與Aurix主控芯片打包推薦。
NXP的FS6500,滿足ISO26262要求,集成CAN收發器、電源管理、LIN總線收發器、自檢診斷功能一體。
ST的L9788,滿足ISO26262要求,集成CAN收發器、電源管理、LIN收發器、繼電器驅動等功能。
TI的TS65381,滿足ISO26262要求,集成CAN收發器、電源管理、自檢診斷功能。
3.旋變電路
硬件解碼電路以旋變解碼芯片為標志,芯片有ADI的12XX系列芯和AU680系列為主。
AD2S12XX系列的性能:
最大跟蹤速率達187500min- 1
分辨率10/12/14/16位可調;
可輸出絕對位置和速度;
對于故障檢測閥值可通過編程設置;
內置可編程正弦波振蕩器;
增量式編碼器輸出采用A-quad-B格式, 并提供方向輸出, 減小軟件運算量;
12位二 進制并行輸出、 總線輸出、 A/B/Z編碼輸出、 10至16位串行SPI輸出;
AU680X系列的性能:
最大跟蹤速率:240,000min- 1 最大角加速度:1,000,000rad/s2 自帶激勵放大電路(部分應用也可增加激勵放大電路) ; 內部集成振蕩器(部分應用需要外部振蕩器) ; 內部自動補償激勵信號相位偏移; 2位二進制并行輸出、 總線輸出、 A/B/Z編碼輸出、 串行SPI輸出。
采樣電路:采樣電路包括控制器的溫度采樣、冷卻的溫度采樣、電機的溫度采樣、IG_ON的檢測、HVIL的檢測等。
驅動板包括高壓采樣和驅動電路等。
4.高壓采樣電路
高壓采樣電路包括多個高壓采樣電阻和隔離運放,主要是對母線電流電壓,三相電流采樣。
5.驅動電路
驅動電路:驅動電路是將DSP輸出的驅動信號經過隔離芯片將驅動信號帶載能力加強,驅動IGBT,并將故障信號送到DSP,隔離方式主要有磁隔離、容隔離和光電隔離。
實戰方案:

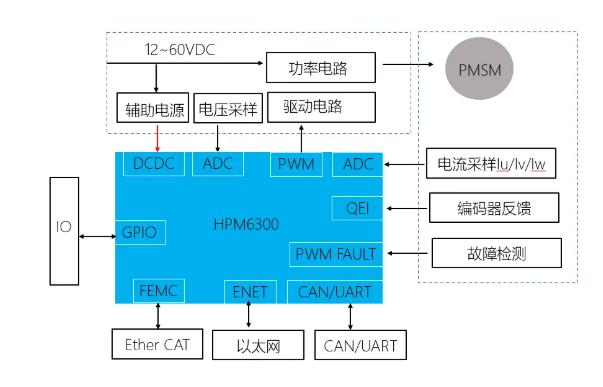

低壓伺服驅動器方案
采用先楫高性能、高實時性的微控制器HPM6300系列,主頻高達 648MHz,Coremark 高達 3390,提高了伺服的響應特性。
利用HPM6300的 3個獨立 16位ADC,可同時采集電機電流和母線電壓進行快速采樣,提高伺服的控制精度。
支持大容量本地存儲,128KB ILM (0等待指令SRAM) 和128KB DLM (0等待數據SRAM),提高代碼或數據的訪問速度,有助于實現快速電流環。
內置16位 FMEC接口,滿足與外圍FPGA或 EtherCAT從站芯片進行高效通信。
完整開源的的位置、速度、電流三環FOC源碼,其中,電流環延時僅1.06us,有效縮短客戶的產品開發時間,為 ”單芯片” 伺服提供可能性。
內置 CAN接口,支持 CANFD通訊。
內置 FFT/FIR協處理器,實現快速的FFT計算,對于電流、電壓信號進行實時分析,助力電機預維護功能。

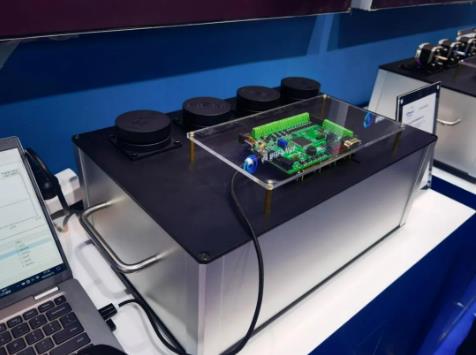

816MHz 主頻控制器,性能強悍 多伺服電機控制,高精度位置控制 集傳感器數據采集、顯示、交互、多電機控制于一體 相比模塊化的伺服控制系統,方案性能和效率大大提高
機器人:工業機器人、SCARA機器人 機床加工、伺服方案
旋變硬/軟解碼方案

主控芯片:先楫HPM5300和和HPM6000系列
硬解碼:RDC硬件支持快速的旋變解碼
軟解碼:成熟方案,使用HPM5000~6000
16b ADC帶來更好的解碼性能
高算力、高主頻帶來解碼低延時
豐富的編碼器接口和協議,可以統一編碼器平臺,如磁編、光編和旋變等
芯片優勢:HPM5300系列可結合QEO和SEI,可以支持多種方式輸出,如Tamagawa、EnData、正交脈沖等。
應用場景:工況或環境惡劣的電機驅動,如
新能源車:電機驅動
CNC機床、磨床等
工業機械臂方案

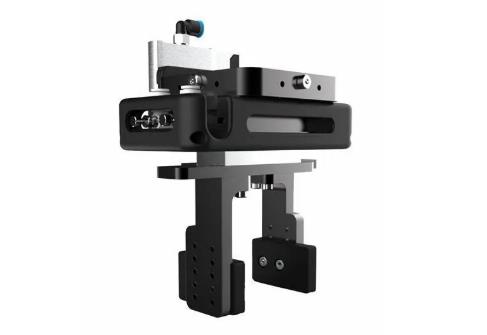

先楫HPM6280芯片具備出色響應速度快、定位精度高等特點,能夠?qū)崿F(xiàn)高速、高精度的運動控制。HPM6280高性能MCU目前已應用于電動平行夾爪方案,方案內置FOC算法+H橋驅動芯片,以50K電流環頻率實現4軸步進電機開環控制,步進電機速度>1200RPM,在工業機械臂場景,HPM628 MCU能夠迅速準確地完成各種復雜任務,提高工作效率和生產質量。
方案優勢:
高性能MCU,高達600MHz主頻。
控制<100PS,高精度PWM,有效優化GaN驅動音圈電機動態特性
RISC-V架構自研芯片,可滿足國產自主可控要求,供應鏈穩定,超高性價比。
高算力,大 SRAM,大 Flash,多路CAN FD,16bitADC(24路)
應用場景:
搬運機械臂、裝配機械臂、焊接機械臂等場景。
掃碼可申請免費樣片以及獲取產品技術規格書
