【導讀】在現代生活中，無論是住宅、商業場所還是工業環境，良好的通風換氣都至關重要。隨著科技的不斷進步，智能排風扇逐漸走進大眾視野，而基于 HK32C030 的智能排風扇解決方案更是以其獨特的優勢，為市場帶來了全新的機遇。
在現代生活中，無論是住宅、商業場所還是工業環境，良好的通風換氣都至關重要。隨著科技的不斷進步，智能排風扇逐漸走進大眾視野，而基于 HK32C030 的智能排風扇解決方案更是以其獨特的優勢，為市場帶來了全新的機遇。
一、市場規模與增長
近年來，智能排風扇市場規模呈現出穩步增長的態勢。在住宅領域，隨著人們生活水平的提高和智能家居概念的普及，越來越多的家庭開始關注室內空氣質量，智能排風扇作為改善空氣質量的重要設備，市場需求不斷增加。在商業建筑中，如商場、酒店、辦公樓等，為了提供更舒適的環境，智能排風扇的應用也越來越廣泛。此外，工業領域?qū)νL(fēng)設備的需求也在持續增長，尤其是對高效、節能、智能的排風扇產品。據預測，未來幾年智能排風扇市場將保持 10% - 15% 的年增長率，展現出廣闊的市場前景。
二、市場應用
智能排風扇在多個領域有著廣泛的應用。在住宅中，它可以安裝在廚房、衛生間、客廳等場所，根據室內環境參數自動調節風速，實現高效通風換氣，排除油煙、異味和濕氣，提升居住舒適度。在商業建筑里，如商場的中庭、店鋪，酒店的大堂、客房，辦公樓的走廊、會議室等，智能排風扇能夠根據人員密度和空氣質量自動運行，確保室內空氣清新，同時達到節能降耗的效果。在工業場所，如工廠車間、倉庫等，它能有效排除有害氣體和粉塵，保障工人的健康和生產安全。
三、方案概述
本方案以 HK32C030 微控制器為核心，通過連接各種傳感器，如溫度傳感器、濕度傳感器、空氣質量傳感器等，實時采集環境數據。軟件系統對這些數據進行分析處理，根據預設的算法和規則，控制排風扇的啟停和風速調節。同時，該方案還具備通信功能，可以通過手機 APP 或其他終端實現遠程監控和操作，讓用戶隨時隨地掌握室內空氣質量狀況和排風扇的運行狀態。
四、方案核心優勢
高性能與低功耗 ：HK32C030 采用ARM Cortex-M0，具有高性能的處理能力和低功耗的特點。在保證智能排風扇系統穩定運行的同時，能夠有效降低能耗，延長設備的使用壽命，符合節能環保的發展趨勢。
豐富的接口資源 ：該芯片具備多種接口，如 GPIO、I2C、SPI、UART 等，方便與各類傳感器、執行器和通信模塊進行連接。這使得智能排風扇系統能夠輕松擴展功能，如增加更多的傳感器類型、實現更復雜的控制邏輯、支持多種通信方式等，增強了系統的靈活性和適應性。
高精度控制 ：HK32C030 強大的數據處理能力和精確的時鐘系統，智能排風扇能夠?qū)崿F(xiàn)對風速的高精度控制。通過對環境參數的實時監測和精確計算，系統可以根據實際需求自動調節風速，確保通風效果的最佳狀態，提高能源利用效率，避免不必要的能源浪費。
可靠性和穩定性 ：HK32C030 具有較高的可靠性和穩定性，能夠在各種惡劣環境下穩定工作。其內置的多種保護機制和糾錯功能，能夠有效應對電源波動、電磁干擾等問題，確保智能排風扇系統的長期可靠運行，減少維護成本和停機時間，為用戶提供持續穩定的通風換氣服務。

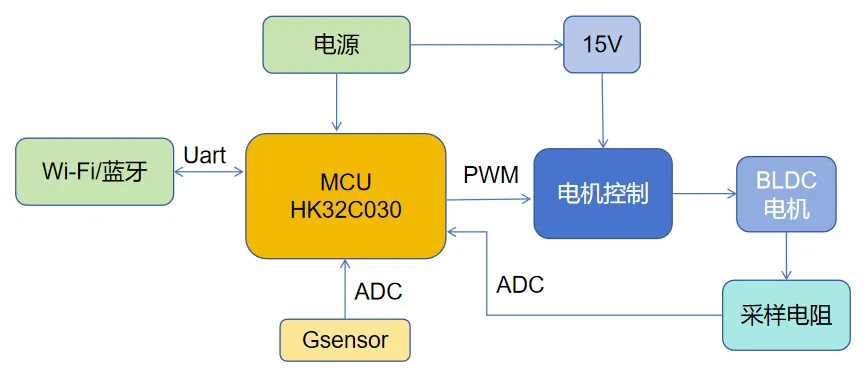

產品系統框圖

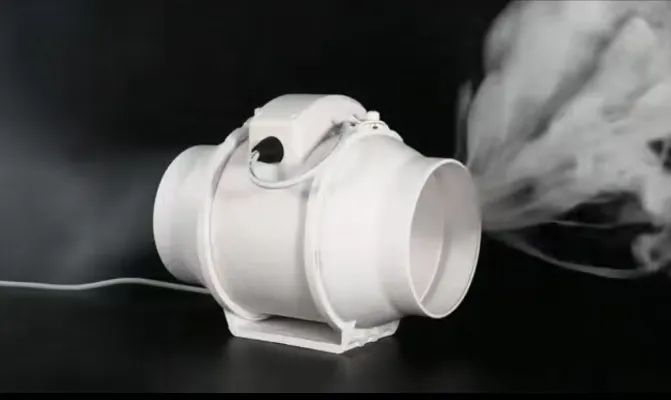

智能排風扇實物圖
航順HK32C030系列MCU主要規格
CPU 內核
ARM? Cortex? -M0
最高時鐘頻率：64 MHz
24 位 System Tick 定時器
n支持中斷向量重映射（通過 Flash 控制器的寄存器配置）
工作電壓范圍
n主電源 VDD：2.6 V ~ 5.5 V
工作溫度范圍：-40°C ~ +105°C
典型工作電流
運行（Run）模式：1.46mA@8MHz；7.31mA@64MHz
睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz
停機（Stop）模式：
- LDO 全速：128μA@3.3V
- LDO 低功耗：2.8μA@3.3V
存儲器
64 Kbyte Flash（包括 Bootloader 區）
CPU 主頻不高于 24 MHz 時，支持 0 等待總線周期訪問 Flash。
Flash 具有數據安全保護功能，可分別設置讀保護和寫保護。
10 Kbyte SRAM
時鐘
外部高速時鐘（HSE）：支持 4 ~ 32 MHz
外部低速時鐘（LSE）：32.768 kHz
片內高速時鐘（HSI）：8 MHz/16 MHz/64 MHz
片內低速時鐘（LSI）：40 kHz
PLL 時鐘：64MHz（最大輸出頻率值）
GPIO 外部輸入時鐘：32 MHz（最大值）
復位
外部引腳復位
選項字節裝載器復位
看門狗（IWDG 和 WWDG）計數器復位
電源上/下電復位（POR/PDR）
軟件復位
低功耗管理復位
可編程電壓監測器（PVD）
8 級檢測電壓門限可調
上升沿和下降沿檢測可配置
GPIO 端口
最多支持 40 個 GPIO 引腳
每個 GPIO 引腳都可配置為外部中斷輸入
提供最高 40 mA 驅動電流
數據通信接口產品概述
3 路 UART：可以通過自帶的波特率發生器產生不同的波特率，并且還支持單線半雙工通信、多處理器通信等功能。
2 路高速 SPI：支持 4 至16 位可編程數據幀，帶復用的I2S 接口。
2 路 I2C：支持超快速模式（1 Mbit/s）、SMBus 和 PMBus。在 Stop 模式下，支持數據接收喚醒。
定時器及 PWM 發生器
1 個 16 位高級定時器（TIM1 共 4 路 PWM 輸出，其中 3 路帶死區互補輸出和剎車功能）
5個16 位和 1 個 32 位通用定時器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
1 個 16 位基本定時器（TIM6）
DMA 控制器（帶 5 個通道）
支持定時器、ADC、SPI（I2S）、I2C、UART 等多種外設觸發。
定點數除法/開方運算單元
支持 32 位定點數除法，可同時得到商和余數
支持 32 位定點數高精度開方
片內模擬電路
1 個 12 位 SAR ADC（多達 23 路模擬信號輸入通道）
最高轉換器頻率：1.14 MSPS
支持自動連續轉換、掃描轉換功能
內部參考電壓
溫度傳感器
9 位分辨率溫度傳感器，溫度采集范圍為：-40°C ~ +105°C
日歷RTC
帶鬧鐘功能
數據安全
CRC 校驗硬件單元
96 位芯片 UID 標識
CPU 跟蹤與調試
SWD 調試接口
ARM? CoreSightTM 調試組件（ROM-Table、DWT 和 BPU）
自定義 DBGMCU 調試控制器（低功耗模式仿真控制、調試外設時鐘控制、調試及跟蹤接口分配）
可靠性
通過 HBM6500V/CDM2000V/LU800mA 等級測試。
文章來源：航順芯片
