1引言
隨著物聯網技術的蓬勃發展，電能計量芯片已不再局限于傳統電表領域，而是擴展到各類智能產品領域，涵蓋WIFI插座、電動汽車充電樁、光伏儲能系統、智能交通信號燈以及火災報警系統等。這些智能設備通過集成電能計量芯片，實現了對電能參數的精確監控，從而提升了能源管理的效率和準確性。

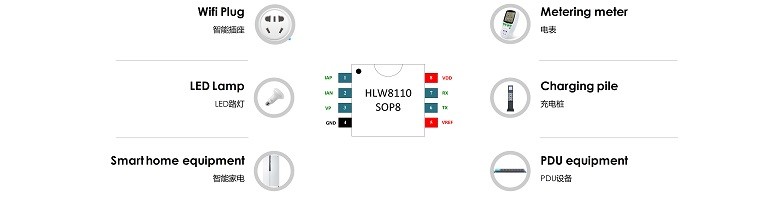

圖1
2功率計量芯片的應用場景
2.1智能電網
智能電表方案通常配備先進的通信模塊，包括4G、Wi-Fi、ZigBee和RF等技術，這些模塊使得電能使用數據能夠被遠程傳輸至電網運營商，便于進行數據的實時監控和管理，實現遠程抄表和數據監控，電表芯片則可以監測電網狀態，如電壓波動、頻率偏差等，及時發現并報告電網異常，提高電網的可靠性和穩定性。

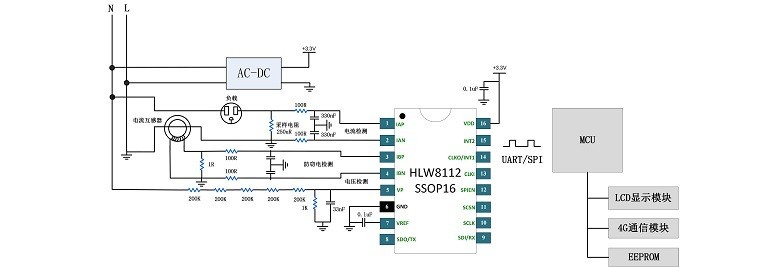

圖2HLW8112智能電表應用
使用HLW8112的智能電表方案可以實現用戶端的電能、功率、電壓、電流和電網頻率等基本參數的計算，通過測量50HZ的交流波形數據，可以對電網質量進行監測，了解電網線路的狀態，采用雙通道測量電流時，還能實現防竊電功能。
2.2智能家居
電能計量芯片在智能家居行業中的應用非常廣泛，它們可以精確測量和監控家庭中的電能消耗，此外，人工智能和機器學習算法的集成，有望進一步提升電能計量系統的預測分析、異常檢測和能源優化等能力，以下是一些具體的應用場景。
2.2.1智能插座
智能插座是一種可以遠程控制家用電器的電源插頭，它通常通過Wi-Fi或藍牙與智能設備（如智能手機、平板電腦）連接。智能插座使用戶能夠隨時隨地控制插座上的電器，即使不在家也能通過應用程序?qū)ζ溥M(jìn)行開關、定時和定量控制。
下圖是計量芯片HLW8032在WIFI PLUG的應用框路，HLW8032采用的單口UART的傳輸方式，相較于雙口的UART，可以節省一個光藕，HLW8032還具有免校準功能，在生產環節，可以省去復雜的校準工序，降低成本，簡化應用。

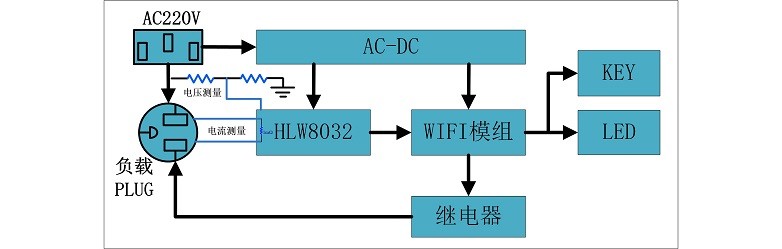

圖3HLW8032 WIFI PLUG應用
2.2.2 節能插座
節電插座是傳統插座的轉型升級，在傳統插座上增加檢測裝置（智能芯片），節電插座通過智能芯片和程序軟件，對家用電器的運行狀況進行監控，當電器處于待機時智能啟動終端關閉裝置切斷電源，運行時能自動接通相關電源，給用戶帶來極大的方便和安全，將待機能耗降為零。HLW8012可以應用于低成本的節能插座方案，HLW8012的作用是檢測主控插座的功率，當主控插作的功率低于待機功率時，繼電器會斷開副控插座的供電電源，達到節省功耗的目的。
2.2.3 智能電熱毯
下圖為HLW8110芯片電熱毯等應用設計，其典型電路簡潔，僅需要少量外圍器件。HLW8110可以測量任意波形，能夠精確監測并計算負載設備的功率、電壓、電流和能耗并，將這些數據通過UART傳輸至微控制器單元（MCU）。此外，HLW8110允許用戶在芯片內部設定功率、電壓和電流的過載閾值，以增強系統的安全性和可靠性。

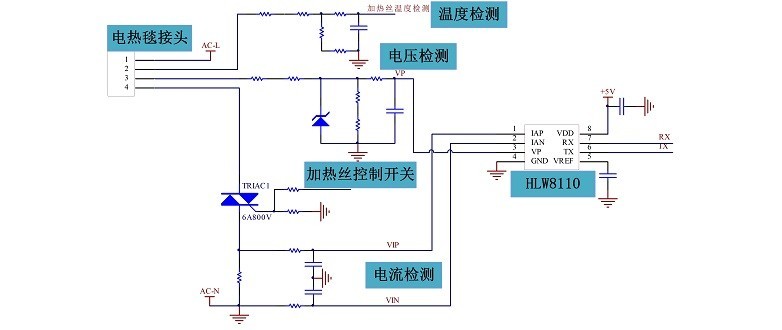

圖4HLW8110智能電熱毯應用
2.3智慧照明系統
智慧照明系統融合了現代信息技術，提供了一種創新的照明控制方案。以智慧路燈為例，該系統利用傳感器、控制器和通信技術，實現了照明設備的自動化管理和控制，提高了能源效率和系統的整體可靠性，計量芯片HLW8012在系統中的作用有以下兩點：
1、數據采集：利用自組網連接電壓或者電流傳感器，通過電能計量芯片實時采集照明系統電流、電壓、功率因素等數據變化，實時檢測設備的運行狀態;
2、電路過載保護：通過計量芯片實時采集到的數據進行分析處理，保證負載處于合理范圍內，防止由于過高電壓或者電流照成了整個路燈系統故障。
2.4電動汽車充電槍
隨著新能源汽車的普及，電動汽車充電槍逐漸成為我們生活中不可或缺的一部分，而在這背后，電能計量芯片作為充電槍的智能“心臟”，扮演著至關重要的角色。
HLW8112芯片配備了兩個電流采集通道和一個電壓采樣通道，這使得它在充電槍的設計中能夠?qū)崿F(xiàn)多方面的功能。其中一個電流采集通道可以專門用于漏電檢測，增強了充電過程的安全性。

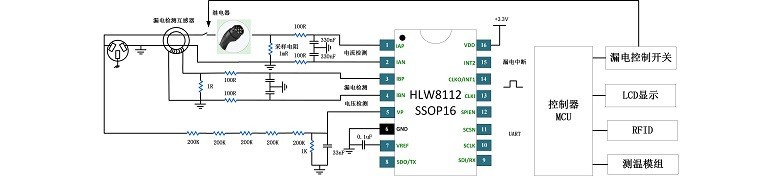

圖5HLW8112電動汽車充電槍應用
2.5通信基站與數據中心
基站內的通信設備依賴于直流電源系統來實現穩定供電，其中包括電源分配單元（PDU）和直流斷路器等關鍵組件。通過使用直流計量設備，可以對不同運營商的通信設備進行能耗監測。HLW8110具備測量直流信號的能力，通過關閉芯片內置的高通濾波器（HPF），HLW8110能夠?qū)χ绷鹘K端設備的電壓、電流、功率和電量進行精確采樣，因此HLW8110可以用于一些通信設備的電參數測量，比如PDU和直流斷路器等設備。

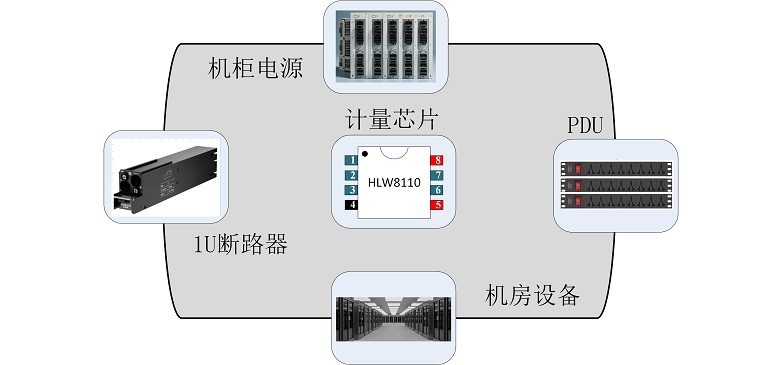

圖6HLW8110通訊基站應用
2.6逆變器在光伏儲能的應用
逆變器又稱逆變電源，是一種電源轉換裝置，是通過半導體功率開關的開通和關斷作用，把直流電能轉變成交流電能，是整流變換的逆過程。逆變器可將12V或24V的直流電轉換成240V、50Hz交流電或其它類型的交流電。它輸出的交流電可用于各類設備，最大限度地滿足移動供電場所或無電地區用戶對交流電源的需要。由于HLW8110可以測量任意波形信號，因此可以對逆變器之后的正弦波，修正正弦波和方波都可以進行測量，也可以直接測量MPPT電路后的直流信號數據。

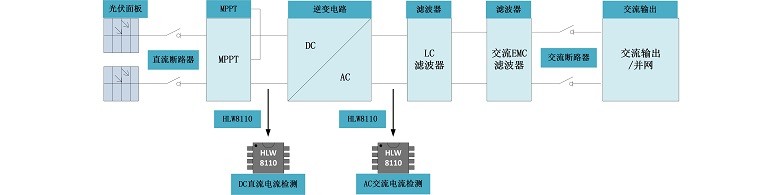

圖7HLW8110光伏逆變器應用
3結語
以上所述僅為功率計量芯片應用的冰山一角。事實上，任何涉及電能管理的場景，都有望通過功率計量芯片實現性能的飛躍，從而在能源效率、成本節約以及環境可持續性方面獲得顯著益處。
