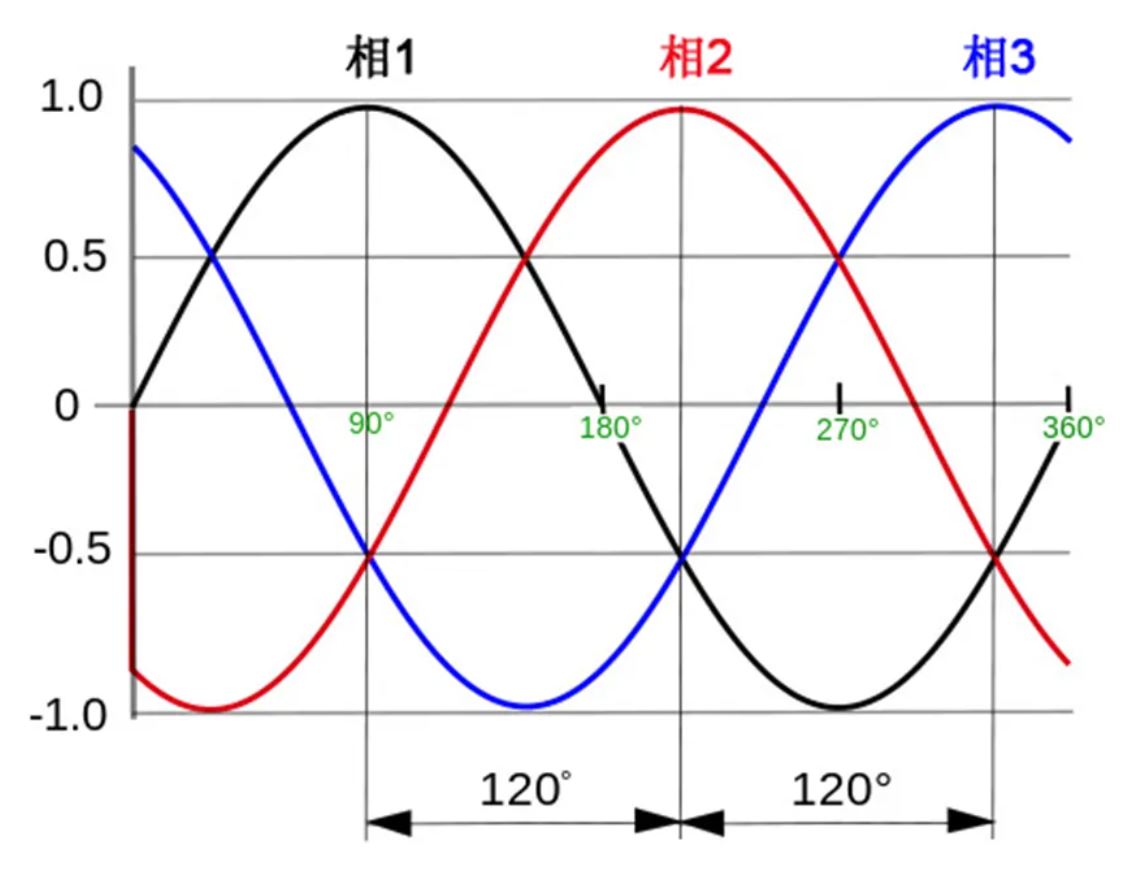

【導讀】在電力工程中，三相電力系統至少包含三個承載交流電壓的導體，該交變電壓會在三分之一周期時出現偏移（每個相均設置為相同的頻率和電壓振幅，但各相會偏移120°，從而在電氣循環期間實現恒定的功率傳輸）。下圖1展示了三相系統在一個周期的時域中瞬時電壓的典型波形。

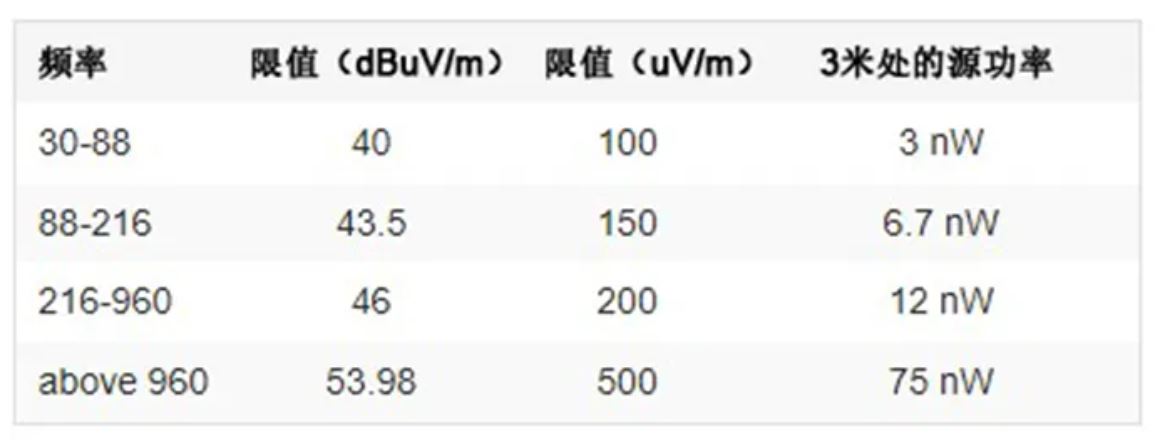

CISPR 32（EN 55032）排放限制： FCC排放限制：

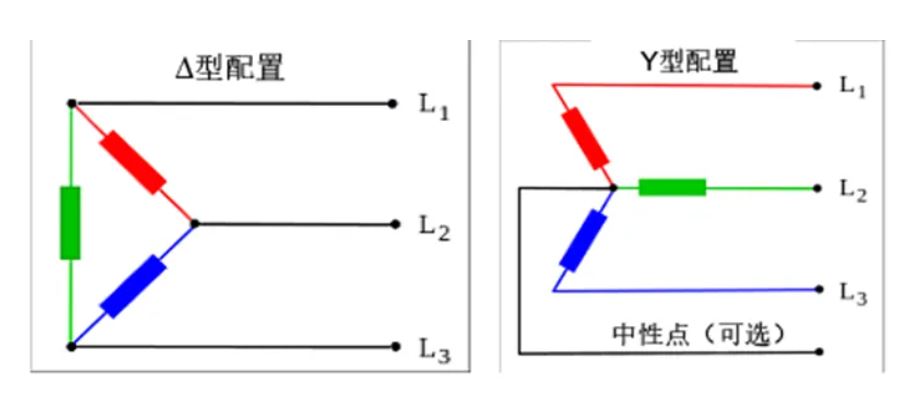

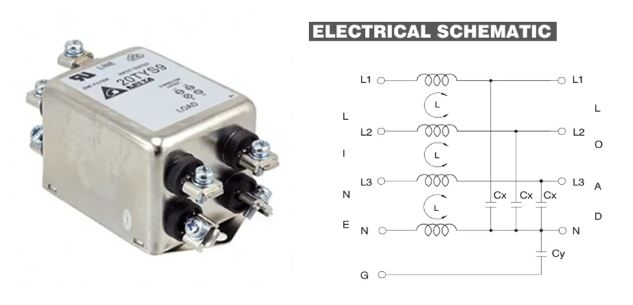

Y型濾波器通常用于開關模式功率轉換設備和其他需要中性連接的應用。其采用星型或“Y”型配置，所有三條熱電線都連接在一個中性點上。一根中性線（N）在三相Y型系統（三相，四線）中總共形成四根線。它支持線對中性點（單相）和線對線（2/3相）連接，例如來自臺達電子（Delta Electronics） 的 TY系列 電源線Y型濾波器。

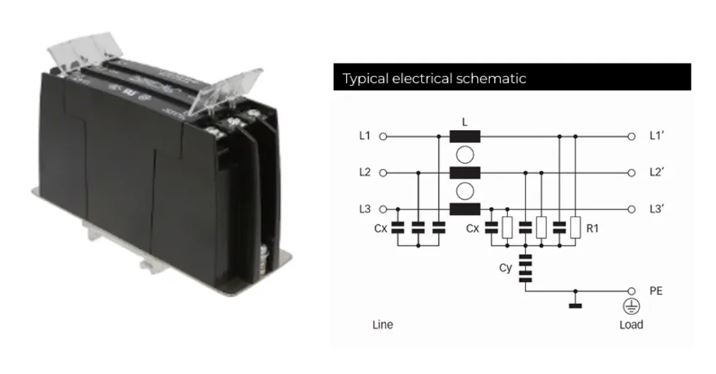

Δ型三相濾波器旨在減少連接到三相Δ電源的器件中的電磁干擾。Δ型具有形似三角形的三相連接，其中導線從繞組的一端連接到另一個繞組的起始端，從而形成閉合電路。Δ型的配置只需要三根電線用于傳輸（三相，三線）。電源負載在任意時刻都是相同的，因?yàn)槭怯扇齻€(gè)單相電路恒定提供電源，例如來自Schaffner EMC 的 FN3026系列 Δ型電源線濾波器。
下面是兩個系統濾波器的比較示例-

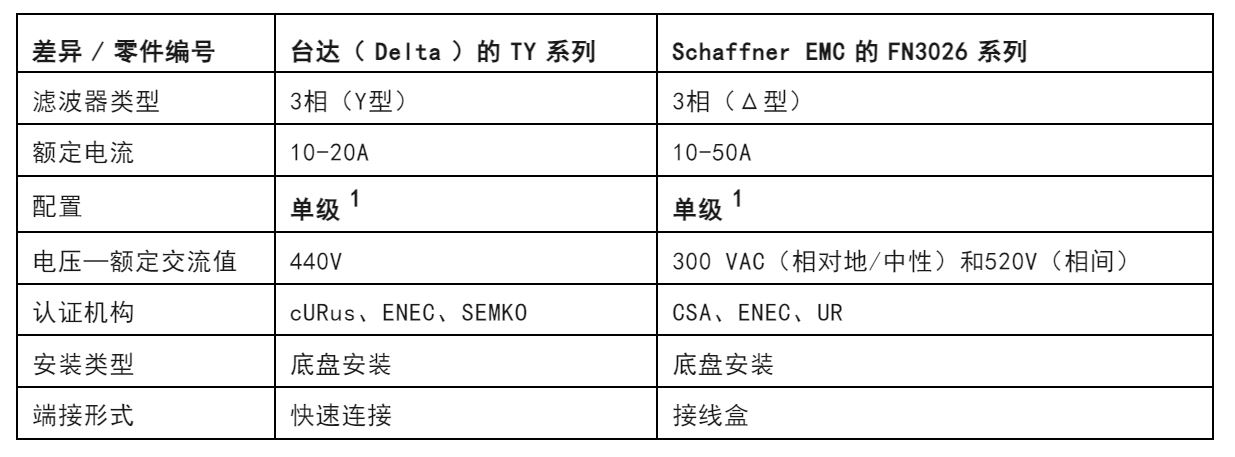

表 1—TY 系列和 FN3026 系列濾波器的比較
該設計適用于需要中性連接的系統 適用于負載的設計——使用線對線（高壓）或線對中性點（低壓） 易于實現針對相同電壓支持的單獨隔離
對于電力傳輸，其成本低于Y型，因?yàn)樗鼉H使用三根電線（如果中性線可以省略/接地的話） 提供更高的啟動扭矩 其電流額定值高于Y型 在與Y型相同的維度上，具有更好的性能
