【導讀】寄生天線耦合器（Parasitic Element Coupling Device），是有助于天線特性的寬帶化和小型化的耦合器。對于Wi-Fi 6E、Wi-Fi 7和蜂窩網絡等需要較寬頻率帶寬用途的天線，通過寬帶化和改進天線效率，可使天線部分小型化。
寄生天線耦合器（Parasitic Element Coupling Device），是有助于天線特性的寬帶化和小型化的耦合器。對于Wi-Fi 6E、Wi-Fi 7和蜂窩網絡等需要較寬頻率帶寬用途的天線，通過寬帶化和改進天線效率，可使天線部分小型化。
產品原理和結構
寄生天線耦合器是通過用本耦合器將饋電天線和寄生元件（寄生天線）強有力地耦合，可以進一步寬帶化，并提高天線效率的耦合器。因此，即使是難以適用寄生元件的小型天線，也能通過貼裝本耦合器來獲得良好的天線特性。

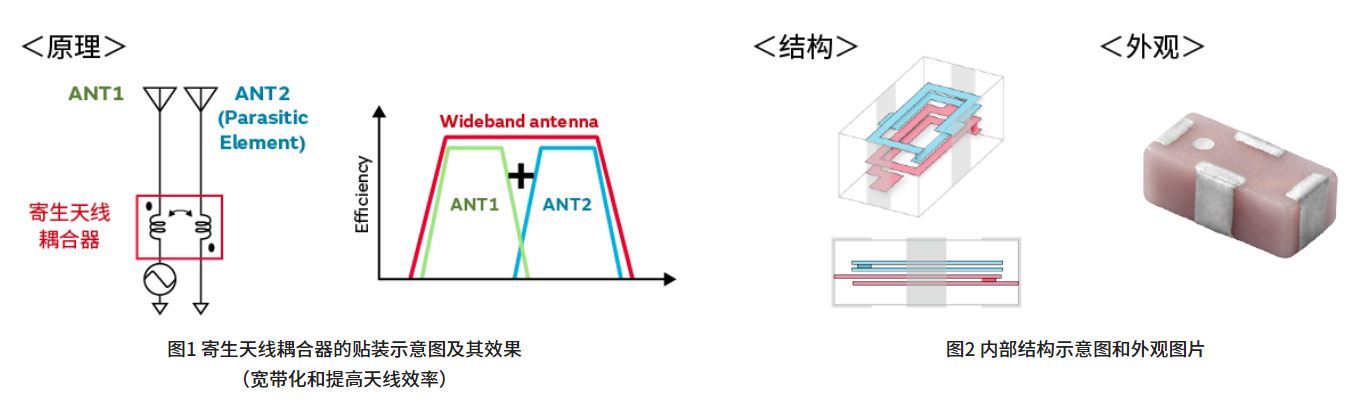

寄生天線耦合器示意圖及效果(寬帶化和提高天線效率)
村田通過運用本公司專有多層技術，將變壓器線圈貼近配置，實現了不使用磁性體的強電磁耦合。從而開發了改進天線特性和有助于小型化的本耦合器。
寄生天線耦合器的優點
優點1：天線的寬帶化和提高天線效率

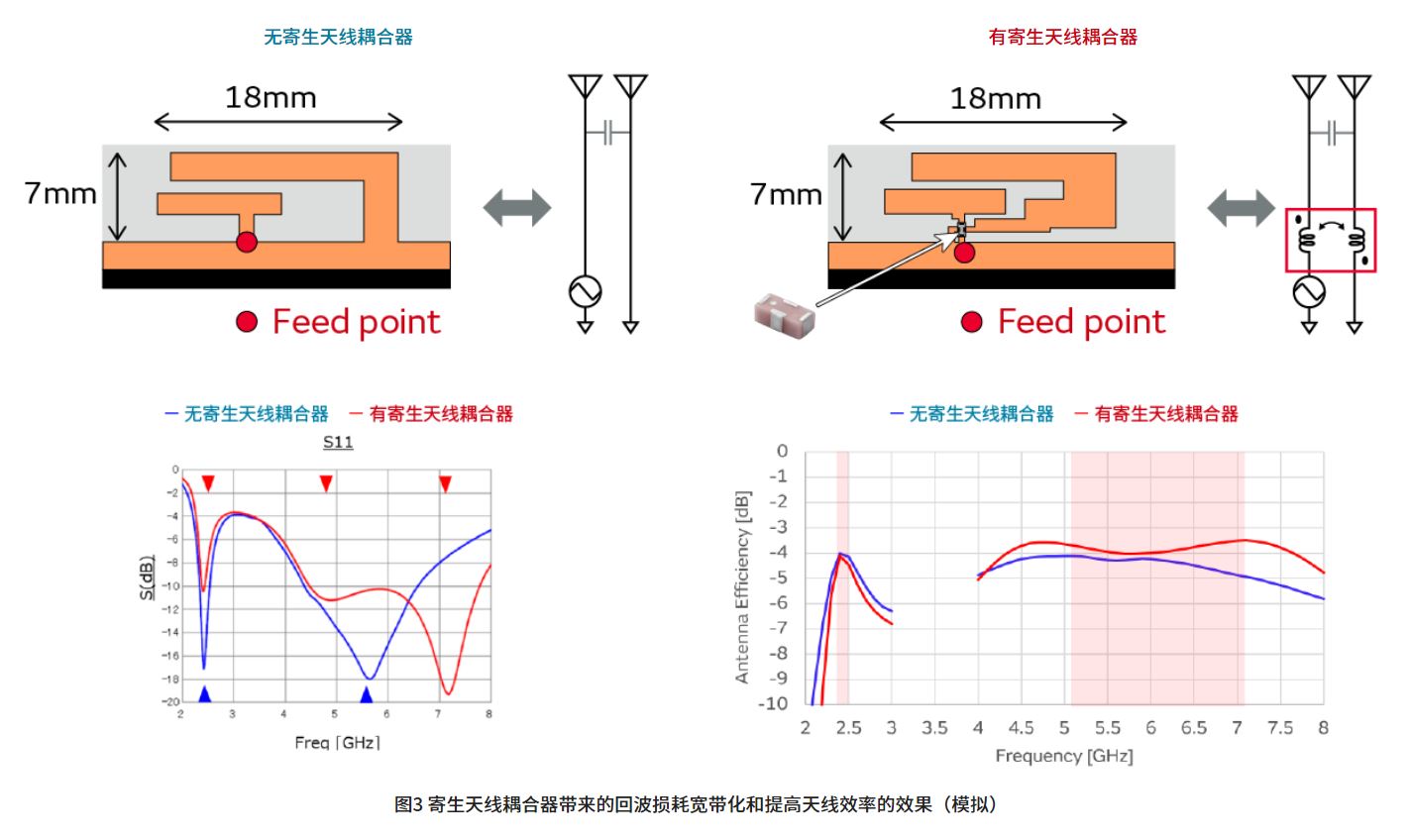

通過將寄生天線耦合器用于天線部分，可以實現寬帶化。下圖是通過使用寄生天線耦合器時和未使用時的模擬來比較天線特性（回波損耗）和天線效率。從圖中可知通過將寄生元件和饋電天線強電磁耦合，增加寄生元件具有的天線諧振，可以實現寬帶化和提高天線效率。
優點2 天線的小型化
通過寄生天線耦合器提高天線效率的效果，可以實現天線部分的小型化。
一般來說，如果將饋電天線和寄生元件并列在弱電磁耦合時使天線小型化，則寄生元件和GND的耦合變強，與饋電天線的耦合進一步變?nèi)?。從而，降低作為寄生元件的天線的功能，天線效率變差。
因?yàn)榧纳炀€耦合器將寄生元件和饋電天線強電磁耦合，所以即使是小型天線也可望獲得良好的天線效率。
優點3 減少電纜損耗的影響
通過用寄生天線耦合器將寄生元件向天線強電磁耦合來改進匹配。
從而預防天線和模塊之間的多重反射?？梢詼p少使用長電纜時的插入損耗的影響。

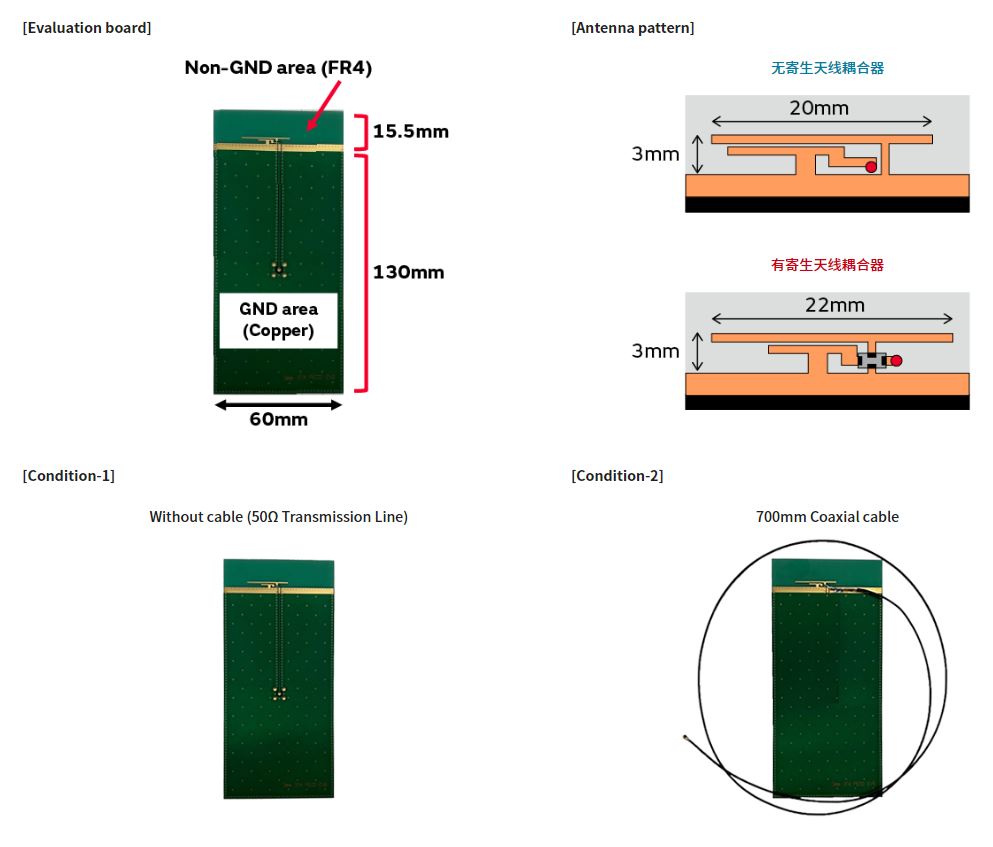

評估條件

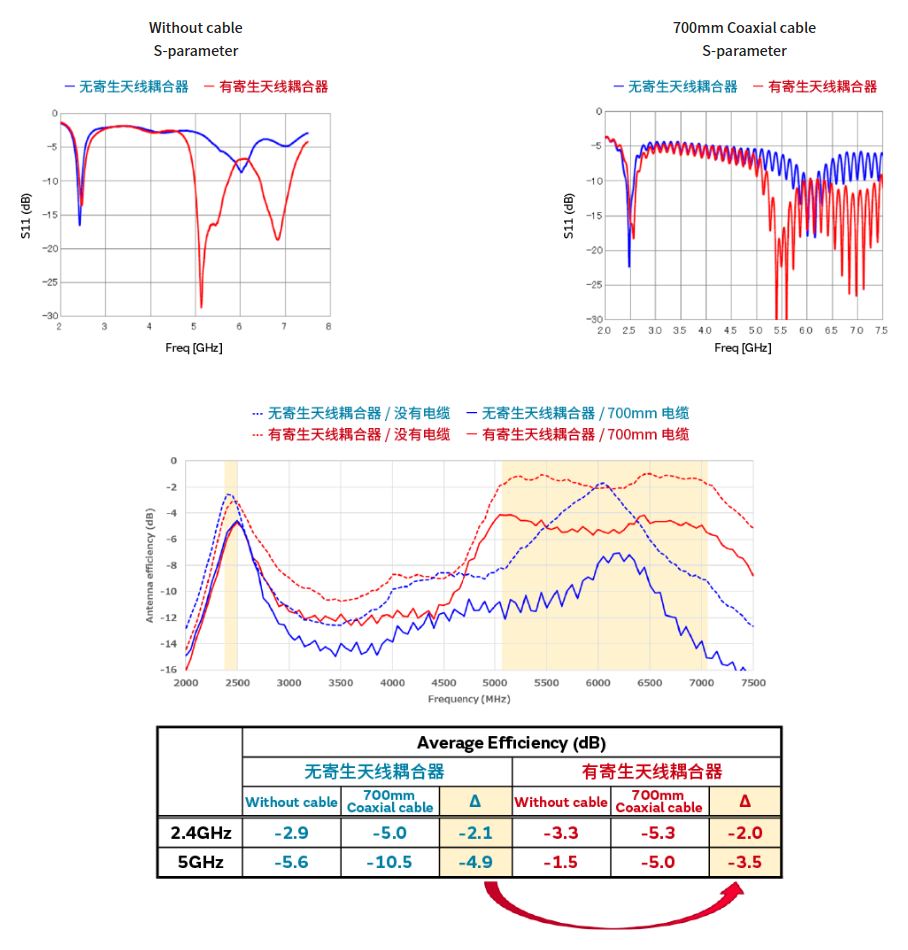

評估結果

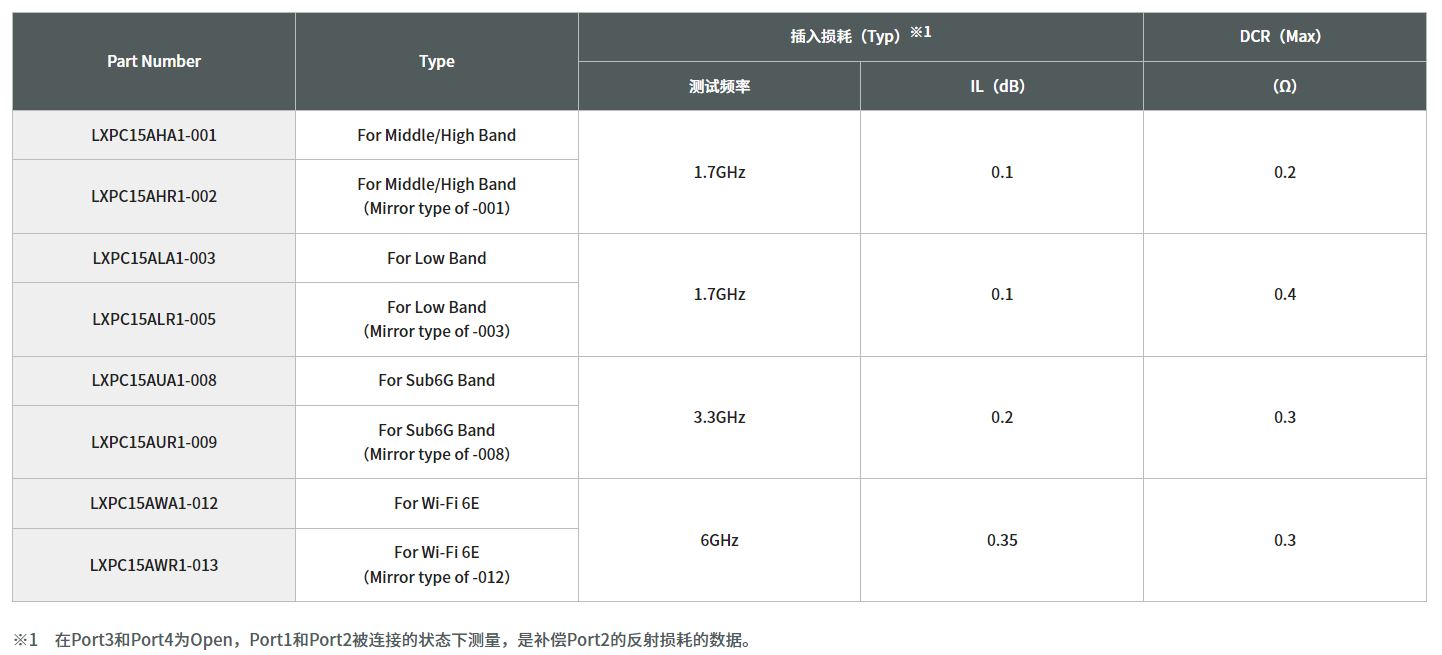

產品一覽
備有各使用頻帶的產品陣容。
用途示例
可用于筆記本電腦和智能手機等搭載天線的多種產品。
筆記本電腦
智能手機 / 手機
平板電腦
xR（AR、VR、etc.）
DSC（數碼相機）
Game（便攜式游戲機）
電視
無線路由器
采用事例
有智能手機和筆記本電腦的采用業績。

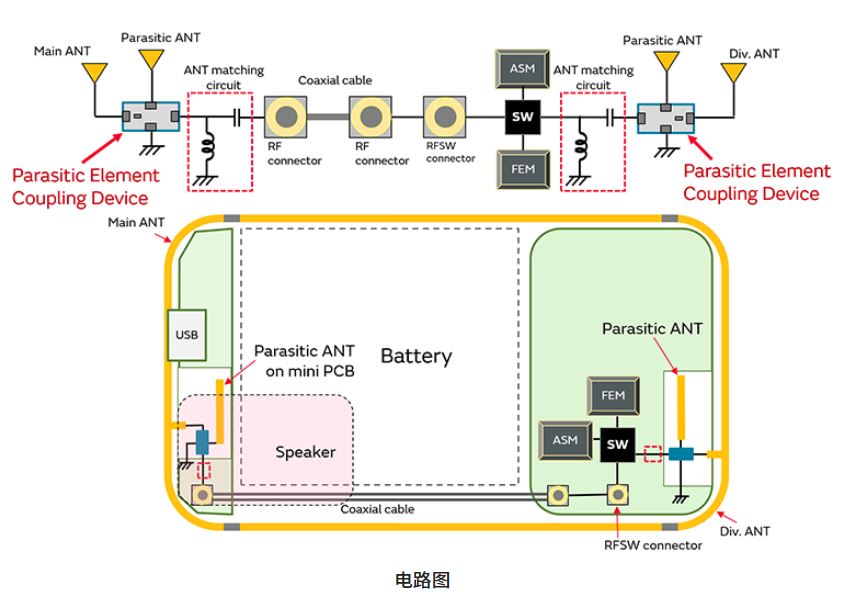

智能手機的采用事例
這是采用框形天線的智能手機的采用事例。
將寄生元件配置在基板上，通過用寄生耦合器耦合，實現了寬帶化。
