【導讀】驗證高壓放大器的性能好壞，就需要考慮一系列關鍵指標和測試方法。這些指標包括頻率響應、增益、失真、輸出功率、噪聲以及穩定性等，使我們能夠全面評估放大器的性能和質量。下面西安安泰電子將介紹如何驗證高壓放大器的性能，并針對不同指標提供相關的測試方法。
驗證高壓放大器的性能好壞，就需要考慮一系列關鍵指標和測試方法。這些指標包括頻率響應、增益、失真、輸出功率、噪聲以及穩定性等，使我們能夠全面評估放大器的性能和質量。下面西安安泰電子將介紹如何驗證高壓放大器的性能，并針對不同指標提供相關的測試方法。
頻率響應是評估放大器性能的重要指標之一。頻率響應描述了放大器在不同頻率下輸出信號的變化情況。我們可以通過輸入不同頻率的信號并測量輸出信號的幅度和相位來評估頻率響應。通常，我們使用信號發生器產生不同頻率的正弦波輸入到放大器中，并使用示波器測量輸出的幅度和相位。通過繪制幅度和相位與頻率的關系曲線，我們可以了解放大器在不同頻率下的響應情況，以及是否存在頻率偏移或衰減等問題。
增益是衡量放大器放大能力的重要指標。增益表示輸入信號經過放大器后的輸出信號的倍數增加。為了測試增益，我們可以將各個幅度已知的輸入信號輸入放大器中，并測量輸出信號的幅度。然后，通過計算輸出信號的增益值，我們可以評估放大器的放大能力。要確保準確的測試結果，我們需要使用精確的測量設備，如高精度的信號發生器和功率計。
失真是另一個重要的性能指標，它指的是放大器對輸入信號進行非線性失真的程度。常見的失真類型包括諧波失真和交調失真等。為了測試失真，我們可以將一個單頻正弦波信號輸入放大器，并測量輸出信號。然后，我們可以使用頻譜分析儀或失真分析儀來分析輸出信號的頻譜內容，并確定是否存在諧波成分或其他失真現象。失真水平越低，說明放大器的性能越好。

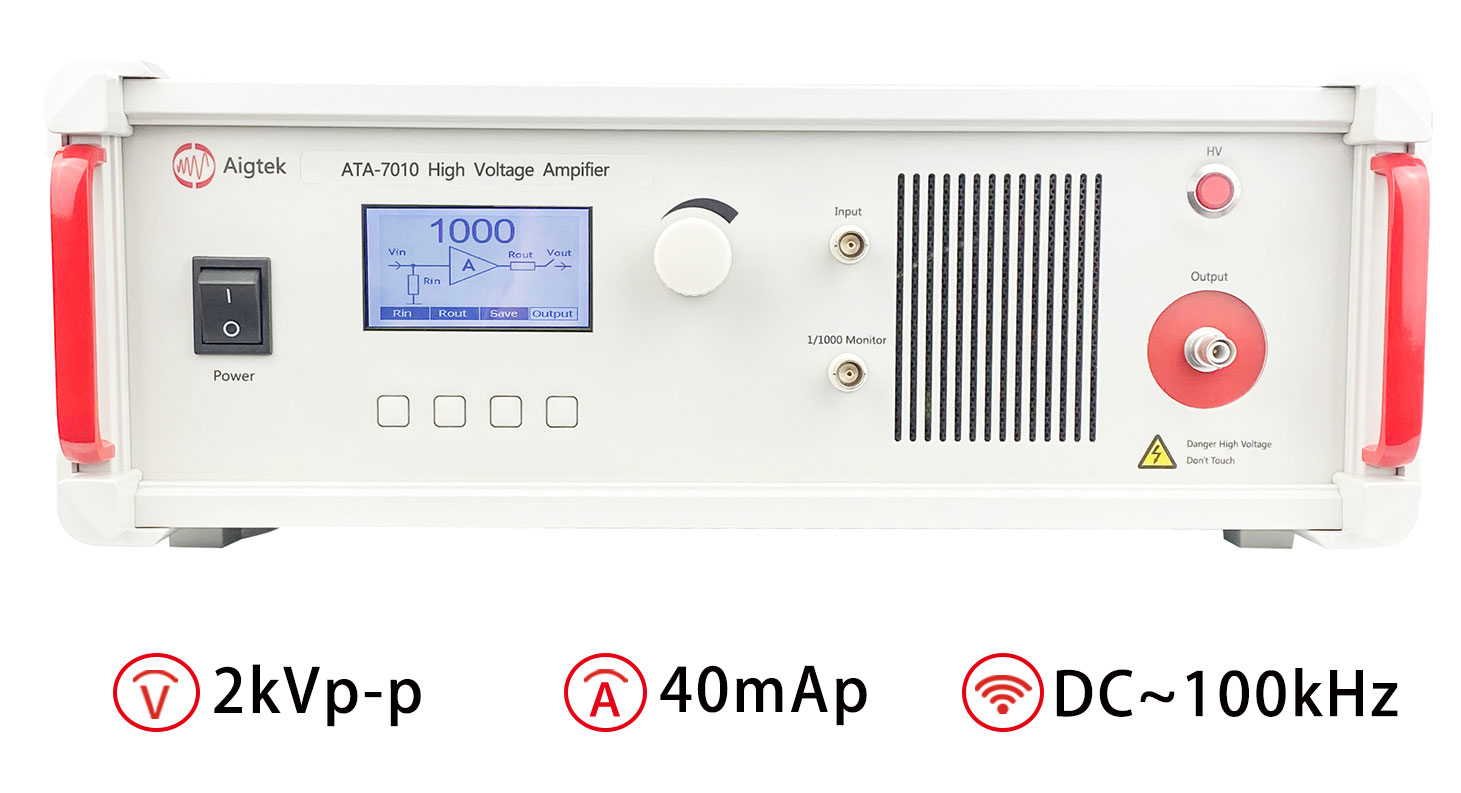

圖：ATA-7010高壓放大器指標參數
輸出功率是評估放大器性能的重要因素之一，特別是在需要驅動大功率負載的應用中。為了測試輸出功率，我們可以將最大幅度的輸入信號輸入放大器，并測量輸出信號的功率。通常，我們使用功率計或功率傳感器來測量輸出功率水平。這允許我們評估放大器是否能夠提供足夠的功率來滿足應用需求，例如驅動揚聲器、電動機或其他高功率負載。
噪聲是另一個需要考慮的指標，特別是在低信噪比應用中。放大器引入的噪聲可能會對信號質量產生不利影響。為了測試噪聲水平，我們可以將無輸入信號（或非常小的輸入信號）輸入放大器，并測量輸出信號的噪聲水平。一種常用的方法是使用頻譜分析儀來測量輸出信號的頻譜，以確定噪聲水平。
穩定性是評估放大器可靠性和性能穩定性的重要因素。它指的是放大器在時間和環境變化下的性能保持程度。為了測試穩定性，我們可以進行長時間運行測試，觀察放大器在不同溫度、濕度和工作負載等條件下的表現。如果放大器在各種條件下都能保持穩定的性能，那么它可以被認為是具有良好穩定性的。
驗證高壓放大器的性能需要考慮多個指標，并使用相應的測試方法。通過評估頻率響應、增益、失真、輸出功率、噪聲和穩定性等指標，我們可以全面評估放大器的性能質量。通過合理的測試和評估，我們能夠選擇合適的高壓放大器以滿足特定應用的需求。
（作者：Aigtek安泰電子）
