【導讀】走線阻抗控制主要在于確保走線的尺寸大小合適。如果獨立考慮一條走線，其阻抗值是很明確的。但是，當它靠近另一條走線或?qū)w時，由于意外耦合作用，該走線的阻抗將與最初的設計值不同。這個問題非常棘手，會導致沿著互連的阻抗變化不定，而傳輸線和接收器之間的極端阻抗失配將導致信號反射。
本文要點
●阻抗不匹配會導致并行網絡出現信號反射和不同步現象，從而導致接收器上出現比特錯誤。
●要快速識別阻抗超標，需要在 PCB 設計工具中使用規則管理器，然后在設計規則中設置阻抗限制和容差。
●布線后仿真工具可用于檢查不符合阻抗規則的網絡，并確定哪些區域的設計應該更改。
走線阻抗控制主要在于確保走線的尺寸大小合適。如果獨立考慮一條走線，其阻抗值是很明確的。但是，當它靠近另一條走線或?qū)w時，由于意外耦合作用，該走線的阻抗將與最初的設計值不同。這個問題非常棘手，會導致沿著互連的阻抗變化不定，而傳輸線和接收器之間的極端阻抗失配將導致信號反射。
盡管我們已根據最佳實踐對 PCB layout 進行了布線，并且布線的走線寬度全部符合設計值，但是互連中也有可能出現阻抗變化。這時就需要使用規則驅動設計，即，在對 layout 進行布線時，根據設計規則來檢查電路板。如果要處理一塊工藝比較陳舊的電路板，那么就需要分批檢查阻抗；為此，可以運行一個批處理設計規則檢查 (DRC)，一目了然地瀏覽阻抗超標情況。
通過規則管理來控制阻抗，準確發現信號反射
要糾正整個電路板上的阻抗錯誤，Sigrity 的布線后仿真功能可以助我們一臂之力，用以分析整個單端和差分互連的阻抗。同時，還可以發現互連線上特定位置的信號反射，如過孔或連接器過渡處。在下文中，我們將介紹如何使用 Allegro PCB layout 工具和 Sigrity 分析功能。
定義阻抗控制的規則
阻抗控制的目的是確保 PCB 上的走線在每個互連中的幾何形狀都是一致的。該方法適用于單端和差分對布線。為此，需要遵循我們的高速信號標準來定義這些約束規則，而這些信號標準又取決于所選的器件或設計的接口類型。
PCB 設計軟件的適應性很強，確保用戶能夠定義任何物理和電氣規則，以符合可制造性設計 (DFM) 要求和信號標準。Allegro 提供的設計工具允許用戶使用 Allegro Constraint Manager（規則管理器）來定義所需的阻抗值和容差。此工具可在 Allegro PCB Designer 或 Allegro Sigrity SI 內訪問。

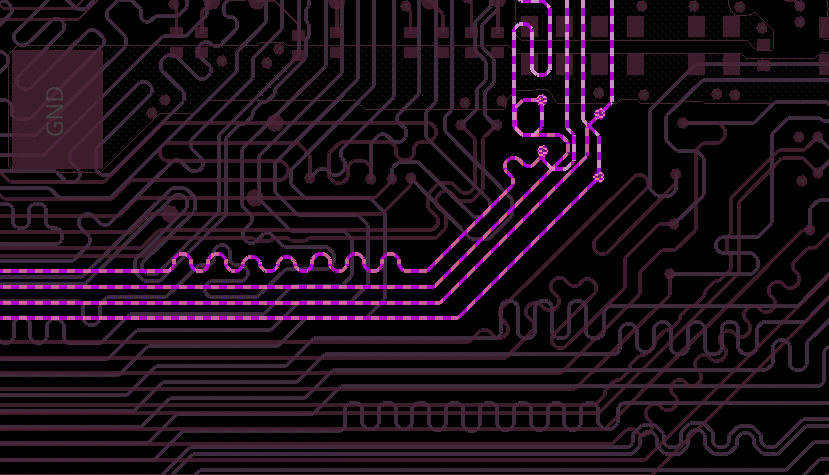

對四個阻抗控制網絡進行分析。
在接下來的例子中，我們將討論如何定義和檢查現有 layout 中一組網絡的阻抗規則。如上圖所示，這四個要檢查的網絡是 DDR3 數據總線的一部分，定義的阻抗是 34 歐姆。此時，我們要檢查這些走線的阻抗是否在 JEDEC 標準的限制范圍內，以及在這些走線上是否會發生過度的信號反射。
定義規則
在開始定義規則之前，我們需要確定規則定義是針對單個網絡，還是針對一組網絡。Allegro PCB Designer 允許用戶將幾個網絡劃分到一個網絡組，因此可以將同一組設計規則分配至整個網絡組。請注意，不是必須要將網絡分配到網絡組；一個網絡也可以有自己的設計規則和約束。所有設計規則都可以在 Allegro Constraint Manager 中訪問、查看和編輯。
要訪問 Allegro Constraint Manager 并定義電路板中的約束規則，請?jiān)?Allegro Sigrity SI 中打開 .BRD 文件。單擊 Setup 菜單并找到 Constraints → Constraint Manager。打開 Constraint Manager 后，可以從屏幕左側的面板上訪問基于網絡組和基于網絡的電氣規則。
要為一個網絡組設置阻抗規則，請打開 Electrical Constraint Set 選項，然后找到 Routing → Impedance。下圖是在該電路板上定義的兩個網絡組。這兩個網絡組都是 DDR3 接口的一部分，因此該接口上的走線阻抗應該設置為 34 歐姆。阻抗容差設置為 5%。

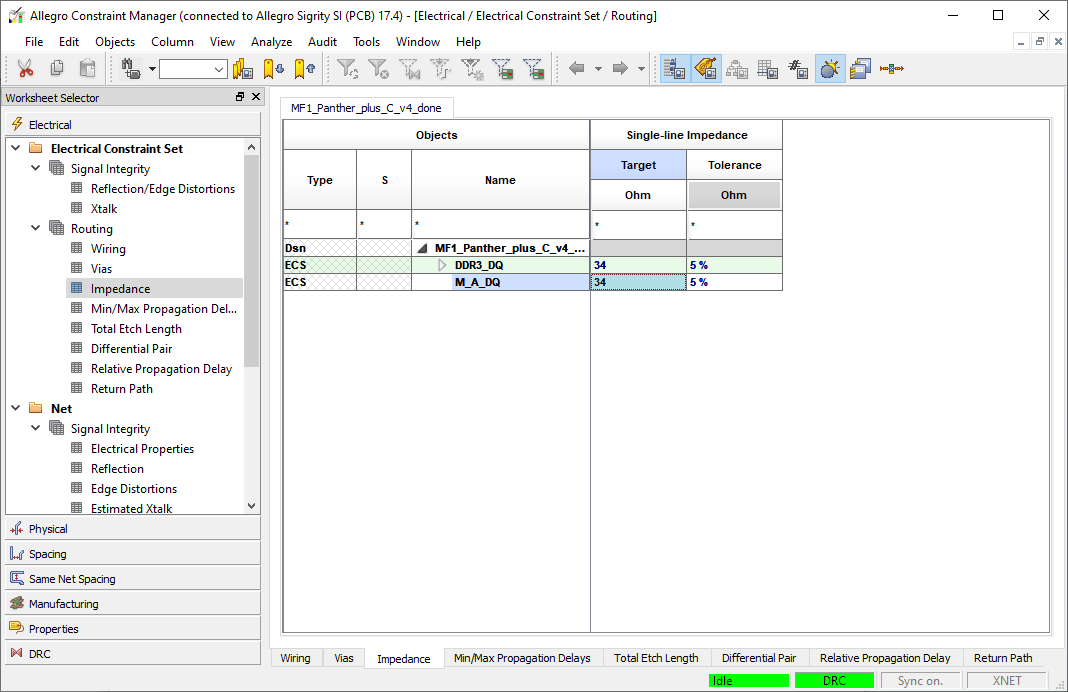

網絡組的阻抗規則。
我們要檢查的四條走線不屬于這些網絡組，但如有需要，我們可以將這些走線分配到這些網絡組。另一種方法是在 Electrical Constraint Set 中為這些走線單獨定義阻抗規則。為此，只需在 Constraint Manager 中向下滾動到電氣工作表中的 Net 部分。打開 Routing → Impedance 部分后，就可以查看所有的網絡以及它們屬于哪個網絡組。
如果我們想把一個網絡分配到電氣規則集，只需在 Referenced Electrical C Set 一欄下打開下拉菜單，選擇所需的電氣規則集。現在，我們要把目標阻抗值分配到要檢查的各個網絡。從下圖中可以看到，目標阻抗設置為 34 歐姆，阻抗容差為 5%。定義目標阻抗值之后，我們就會看到相應的網絡被標記為紅色。如果該網絡沒有立即顯示標記，只需從工具欄運行設計規則檢查（在 Tools 菜單下選擇 Update DRC）。

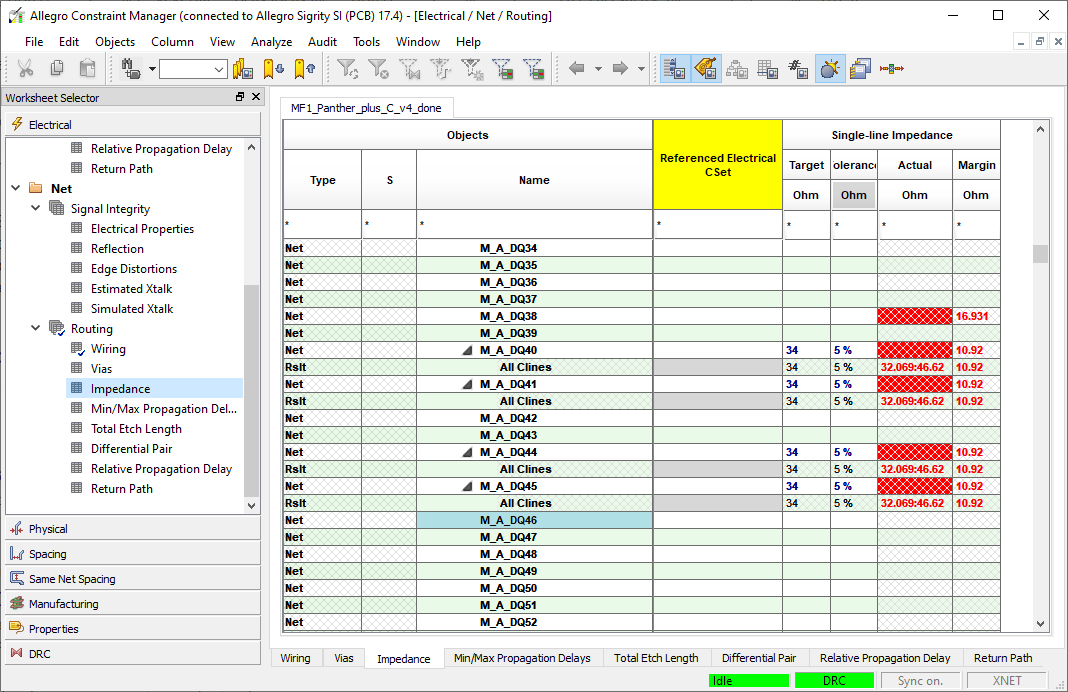

各個網絡的阻抗規則。
在上圖中，這四個網絡被標記為了紅色，因?yàn)樗鼈兊淖钚∽杩购?或平均阻抗超出了 34±5% 的范圍（32.3-35.7 歐姆）。Constraint Manager 顯示，阻抗范圍為 32.069-46.62 歐姆；這些值可能出現在這些網絡的任何位置。造成這種現象的原因包括與其他導體產生意外的寄生耦合、走線寬度不一致，或在參考平面的間隙上進行布線。
請注意，Allegro Constraint Manager 還支持為 PCB 定義其他幾種物理和電氣規則。物理規則包括焊盤和走線間距，而電氣規則包括傳播延遲限制和返回路徑跟蹤。
確定違反設計規則的網絡之后，就可以進一步了解到底是設計的哪些部分導致設計規則超標。另一種查看規則超標的方法是使用工具菜單中的 DRC Browser。該工具可以顯示電路板中超出設計規則的坐標，并在不同的類別中標記出具體的規則超標項目。超標列表可能讓人有點眼花繚亂，但不必?fù)?dān)心，Allegro 提供了可視化工具來顯示規則超標。這涉及到使用 layout 數據進行布線后仿真。
運行阻抗和反射仿真
現在，我們已經準備好糾正電路板中的阻抗失配，要完成此操作，可以使用 Allegro 中的信號完整性分析功能來發現阻抗變化并識別存在反射的位置。
在 Allegro 中打開電路板，點擊 Analyze 菜單，并選擇 Workflow Manager 選項。隨后屏幕上會顯示幾個可供執行的分析，包括 Impedance Workflow 和 Reflection Workflow。
首先，選擇 Reflection Workflow 和要檢查的目標網絡。選擇目標網絡后，點擊 Start Analysis，開始仿真。仿真完成后，可以點擊 Reflection Vision查看熱圖，熱圖中標出了網絡上出現反射的位置。我們也可以點擊 Reflection Table 來查看具體的上沖/下沖值以及它們?cè)陔娐钒迳系淖鴺?biāo)。在本例中的電路板上處理的是 DDR 線路，因此可以在 Reflection Table 中將這些值與 JEDEC 規范進行比較。
下圖是本例中四個網絡的反射結果。從圖中可以看到，反射主要發生在器件焊盤上。相應的值以紅色標記，并且只產生了約 10 mV 的振鈴現象。在互連上很早就可以看到 30 mV 的振鈴，但用 Reflection Vision 工具不容易進行可視化；需要雙擊阻抗表中的相應條目才能看到這些結果。

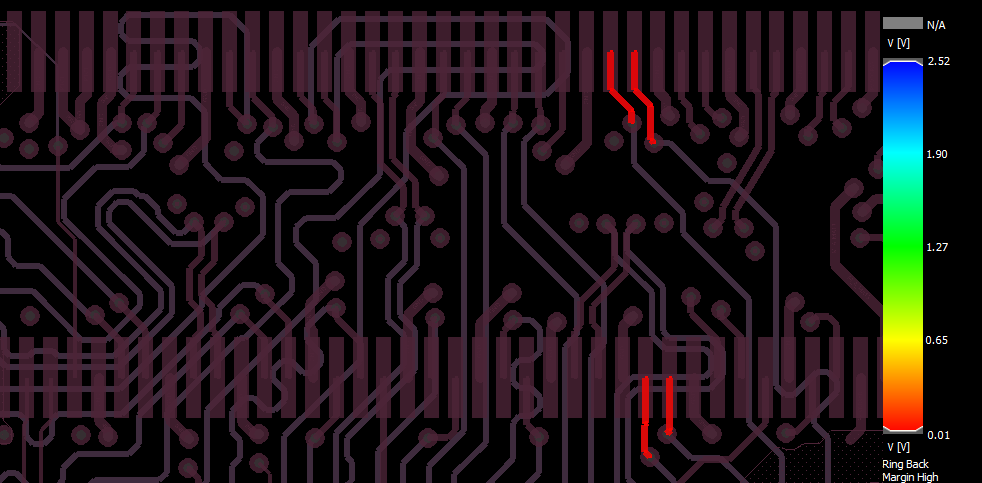

Reflection Workflow 結果。
沿著這些網絡出現了 30 mV 的振鈴，它們發生在靠近走線的多個點附近，相應的走線片段如之前的圖片所示。Impedance Workflow 分析有助于理解這些反射現象，它們是由沿互連線的阻抗變化而引起的，以可視化的方式查看會更為直觀。
要檢查阻抗變化，請選擇分析工具欄中的 Impedance Workflow 選項。選擇相同的網絡進行分析并運行仿真。選擇 Impedance Vision 選項，可以查看整個互連的阻抗，同時也會顯示熱圖，其中阻抗值以不同的顏色表示。

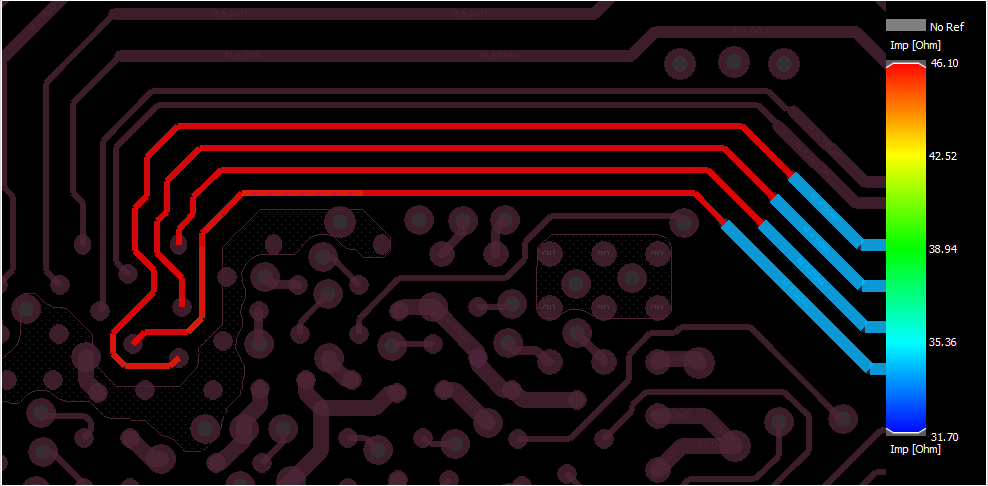

四個網絡的阻抗變化。
從圖中我們可以直接看到，阻抗從約 46 歐姆突然過渡到約 34 歐姆，和 Allegro Constraint Manager 中顯示的數據相同。從紅色部分和藍色部分之間的長度變化可以明顯看出這一點。這對應于網絡中具有較高上沖的區域。下一步是將信號上沖和阻抗變化與信號標準進行比較。這些網絡的紅色部分對應 FPGA 上的 BGA 扇出部分，所以要限制扇出部分的寬度，防止出現過度的信號反射和損失。
我們可以采用與上文相同的仿真步驟來檢查電路板中的不同網絡對。只需選擇網絡對的兩端，確保整個電路板的差分阻抗保持一致。對于差分對，還需要檢查是否符合長度匹配容差，該容差可以在 Allegro Constraint Manager 中定義。然后可以使用 DRC Browser 來確定哪里發生了長度失配的情況，布線工具可以對標準的長度匹配片段進行布線，保持差分對同步。
