MAXQ3210的特性及其監視功能
MAXQ3210包含2kB EEPROM程序存儲器、 128字節EEPROM數據存儲器、 64字節RAM存儲 器。其內置的9V穩壓器簡化了電池供電電路。它也為其他電路元件輸出5V電源。在調試方面， 它用內置的JTAG調試引擎取代了昂貴的外部仿真器。
MAXQ3210集成了用于環境監視的外圍部件。當環境條件不安全和發生變化時，它能夠通過壓電喇叭驅動器和大電流LED驅動器等外圍部件進行告警。這些外圍部件在簡單的保安系統、煙霧警報器、溫度監視器和運動檢測器等應用中很實用。
此外，MAXQ3210為環境監視電路提供了多種接口選項。其內部的電壓比較器可以監視外部電 路輸出的隨外部環境變化的電壓值。其外部電路可以很簡單，比如測量溫度的熱敏電阻；也可以較復雜，比如測量電容充電時間的斜率式模數轉換器(ADC)。
除了電壓比較器外，MAXQ3210也可以通過數字I/O口監視外部電路。例如，當環境條件超出范 圍時，外部監視電路可以通過中斷引腳向MAXQ3210發送中斷請求信號。MAXQ3210也可以使 用串行通信協議，通過數字I/O口與測量距離和照明情況的外部IC電路進行數據傳輸。
監視系統的軟件架構
通常，為MAXQ3210編寫的應用程序都很簡短，足以用MAXQ匯編語言編寫。下面列舉的應用 程序用MAX-IDE工具包編寫。 MAX-IDE是一個由Dallas Semiconductor免費提供的開發環境， 為MAXQ系列微控制器提供了一個匯編和調試環境。圖1示出了一個環境監視應用的基本架構。

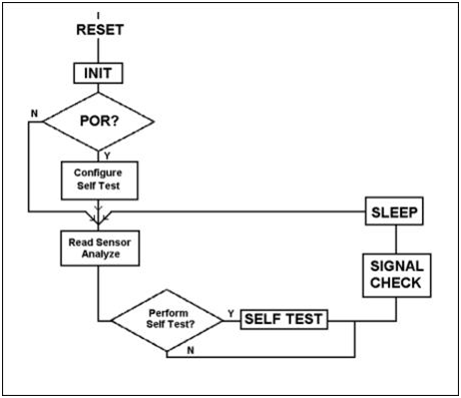

圖1. MAXQ3210的環境監視主程序循環在大部分時間內處于休眠狀態，定期喚醒后去讀取并分 析傳感器輸出。
啟動后，微控制器首先要經過一個初始化過程，將相關寄存器和配置位按照應用要求進行設置。如果微控制器初次加電，可能還需要一些額外的操作，例如制造商設定的一些測試和配置。經過初始化和加電檢測后，應用程序進入主循環體，開始測量和響應外部環境的變化。首 先，應用程序通過電壓比較器或數字I/O口讀取環境信息，并分析環境條件是否超出范圍。接下來，進行系統診斷，如檢測外部電路、測量電池電壓、核實存儲在數據EEPROM中的永久性故 障信息等等。隨后，應用程序檢查狀態信息，其中包括告警(如低電池)和提示信息(如溫度過高)。如果環境情況要求執行一些動作，有以下一些選項我們將在下面討論：驅動喇叭發聲，使 LED閃爍，通過I/O引腳和其他設備通信，或者簡單地把告警信息存入數據EEPROM以便后續分析。
簡單的監視應用軟件
可以下載為開發環境監視系統而編寫的簡單應用程序。該程序是在MAXQ3210評估工具上編寫 和測試的。一個按鈕被用來切換告警和正常狀態。喇叭發聲表示告警。

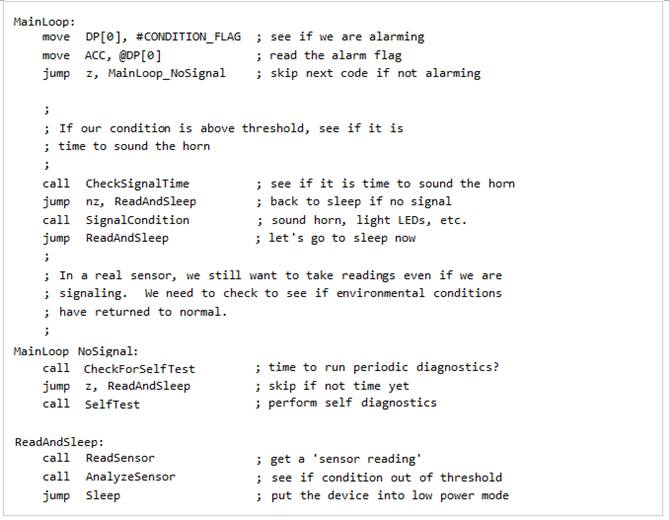

該環境監視應用的主循環體在下面幾段中給出。用于環境監視的狀態機非常簡單：獲取傳感器 輸出并分析它是否超出了某種門限(溫度太高，空氣中煙霧濃度太大等)。如果超出邊界，則發出 告警。
其中的SelfTest為系統診斷子程序。系統診斷子程序用于監視電池電壓和外部電路的異常情況。 在SelfTest中也很適合實現一個計時器，用它來跟蹤MAXQ3210投入運行的時間，從而計算外部 傳感器系統的工作壽命。

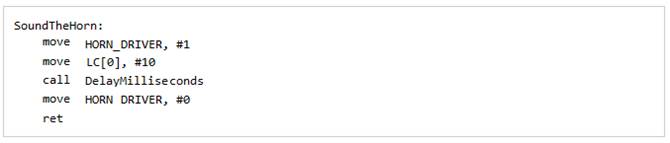

該應用程序說明了MAXQ微控制器外圍部件的易操作性，以及如何節省代碼的存儲空間和執行周期。例如，僅需用一個單比特來開關喇叭。
電源管理
功耗是環境監視應用中最為重要的一個因素，因為它通常是由電池供電的。 MAXQ3210提供低 功耗停止模式和電池欠壓監視器。
定期檢測外部環境條件時，應用程序可以用兩種方式喚醒處于低功耗停止模式的MAXQ3210， 使其執行代碼。這兩種方式分別是外部中斷或定時器喚醒。在等待外部電路觸發條件的應用 中，外部中斷方式比較合適。比如，在等待開門或熱敏電阻上的壓降超出門限時，就應該采用 外部中斷。
喚醒定時器是另外一種使MAXQ3210脫離停止模式的方式。喚醒功能在前面的應用案例中已有 討論：外部監視電路喚醒MAXQ3210，使其檢測外部環境條件，必要時進行響應，然后再返回到停止模式。圖2示出了這種工作方式的電流消耗模式。從中可以看出，在大部分時間內，MAXQ3210微控制器處于低功耗休眠模式。當MAXQ3210從休眠模式醒來后電流消耗增大。此 時正是高性能MAXQ核的用武之處。 MAXQ3210能夠更快地完成任務，在高功耗狀態下停留的 時間更短，而更多的時間處于低功耗休眠模式。
圖2. 監視應用程序在大部分時間內休眠以節省功耗，它定期醒來并快速運行。
由于電池是大多數監視應用中的關鍵部件，檢測電池是否快用完很重要。 MAXQ3210通過檢測 一個寄存器狀態位來判斷電池電壓是否低于門限。這個門限被固定于7.7V，這正是9V電池瀕臨 耗盡時的電壓。在這個電平下，電池還有一定的電量，可保障MAXQ3210繼續運行一段時間。 低功耗應用系統，比如煙霧警報系統，可以在電池電壓低于門限后工作幾天或幾周，并不斷發 出低電壓告警信號。
數據EEPROM
MAXQ3210的128字節數據EEPROM極大地方便了應用程序，可使應用程序存儲永久性的配置和狀態數據，即使在電源失效或去掉電池后也可保持這些數據。永久性數據存儲可用于以下這些目的。
1. 改進性能。稍微不能滿足性能指標要求的系統(比如，測距儀測量的距離稍微偏短)可以存儲 永久性配置信息，以使軟件能夠補償外部電路的偏差。這種措施可以使已被棄用的設備被 重新利用或出售。
2. 動作配置及用戶化。 MAXQ3210應用系統可以按照特定環境或用戶的要求定制。比如，環 境監視系統可以被配置為大型網絡的一部分，當測量值超過門限時，該系統不但自己鳴喇叭告警，而且還可向其他設備發出警報。通過配置，生產廠家可以使能或禁止這種網絡功 能。
3.工作期限。用于環境監視的傳感器和測量電路可能會隨著使用期限而劣化。通過修改 EEPROM中的數據，應用程序可以確定電路必須被替換的時間。比如，在使用5年后，監 視系統可以自動禁止自己工作，并通過鳴喇叭或點亮LED提示自己不能再工作。
環境監視應用
火災和煤氣警報器等住宅安全系統是典型的環境監視應用。 MAXQ3210完全可以實現這些功 能，但是它比煙霧警報專用微控制器更通用。利用本文前面介紹的環境監視程序架構，可以開發出各種應用系統。在下面列舉的安全應用中，有些應用是為了防止或減少公司或家庭的損 失，其余的應用是為了方便用戶。
為了防止家庭或辦公室遭受水災，可以為地下室安裝水位監視系統。該系統可以利用濕度傳感 器或類似于衛生間沖洗水箱的裝置來檢測水位。當水溢出或超過一定水位時，傳感器或浮漂觸 發外部中斷， MAXQ3210鳴喇叭，發出警報。此外， MAXQ3210可以和公司或家庭網絡通信， 把警報發給公司或家庭成員。
溫度監視是另一種可能的應用。超市冰柜或運輸車冷凍車廂內的溫度不能過高。為此，可以用簡單的熱敏電阻和MAXQ3210構成監視系統。當冷卻器內的食物溫度超過安全界線時，系統發出警報。這種監視系統有許許多多的用途，比如，用于監視網絡設備、實驗室設備、保藏藝術品、飲料以及其他易腐爛物品的溫度。
監視應用的目的也可能是為了方便用戶。當寵物、小孩或入侵者進入家庭的禁區時，由MAXQ3210構成的運動檢測器可以向主人發出警報。當然，該檢測器應該可以通過按鈕來開 關。
MAXQ3210也很適合實現一個輔助泊車裝置。它可以根據距離探測電路測量的距離使喇叭發出不同的警報聲音。這種系統需要一些配置和智能處理。在車庫內停車時，系統能夠幫助車主防止碰撞墻壁，但用戶并不希望他們從探測電路前面走過時系統鳴喇叭警告。為此，可用軟件實現延遲，當系統初次探測到移動時，軟件可以讓系統等待兩秒鐘看是否有進一步的移動。若無，這可能是有人在傳感器前面走動。也可以通過按鈕來開關系統；這樣可以避免用戶在車庫 內工作時系統不斷地發出警告。
評估工具
MAXQ3210評估工具(EV kit)是開發原型應用系統的理想平臺。它使用9V電源或電池，用兩個按 鈕分別來復位和產生中斷信號，用一個10針JTAG接頭訪問硬件調試程序，可以顯示和調整 MAXQ3210的寄存器、存儲器和堆棧。 I/O引腳由一個便利的2x 20針接頭引出，靠近原型區以 便于測試外部電路。
板上壓電喇叭和LED可被用作應用中的測試信號和發生設備。默認狀態下，壓電喇叭輸出經過阻尼的聲音—響亮，但不刺耳。也可通過跳線來短路阻尼電路，使喇叭發出最強的85dB音量。
MAXQ3210評估工具可以配合MAX-IDE使用。它支持MAXQ3210的硬件調試引擎，可進行源代 碼級的調試和監視內存。

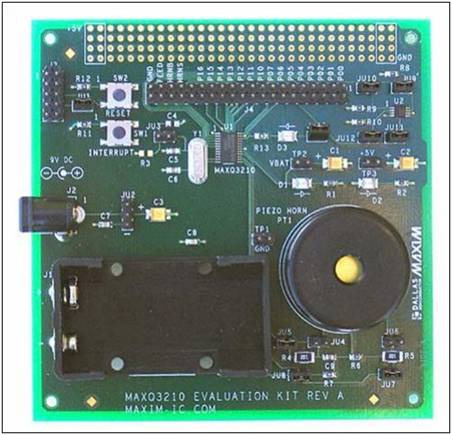

圖3. MAXQ3210評估工具配備有壓電喇叭、 LED和9V電池座，支持完整的應用開發。
MAX03210的優點總結
如上所述， MAXQ3210在環境監視應用中有諸多優點。其中的主要優點之一是高集成度。監視 應用所需的元件基本上都被集成到了芯片上(包括電壓比較器、喇叭和LED驅動器等)，因此省去 了不少外部元件。高集成度降低了系統的費用，提高了系統的可靠性，減少了需要測試的元件 數量。而且，單片化的方案所需的連線更少，縮短了電路板的測試時間。單片方案也意味著印 刷板更小、成本更低。
MAXQ3210的另一個優點是高性能，低功耗。單周期MAXQ核和大量的寄存器空間允許應用程 序更高效地保存數據并更迅速地執行任務。 MAXQ3210在更多的時間內處于低功耗休眠模式， 而執行代碼的時間更少。
最后，MAXQ3210的電池監視功能和數據EEPROM便于實現靈巧、自我監視的應用。電池快耗 盡時器件可警告用戶。此外，系統還可跟蹤其元件的壽命，實現有計劃的設備更新。
結論
MAXQ3210是一款MAXQ微控制器的低引腳數實現，用于不需要高檔微控制器提供的外設的應用。雖然MAXQ3210是環境監視系統的理想方案，但它也是一個通用的、高性能、節能型微控制器，能夠為許多應用提供智能和互動能力。
