【導讀】電感式接近開關屬于一種有開關量輸出的位置傳感器，它由 LC 高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。
電感式接近開關工作原理：
電感式接近開關屬于一種有開關量輸出的位置傳感器，它由 LC 高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。

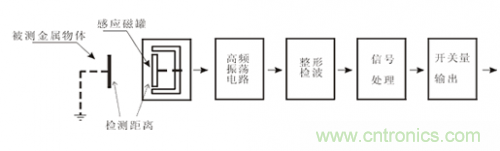

工作流程方框圖

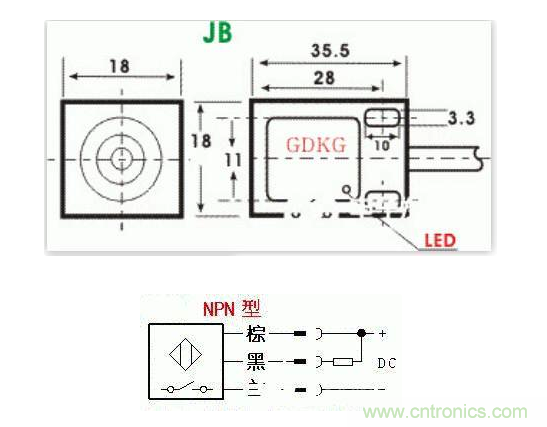

產品 1：電感式接近開關（NPN 三極管驅動輸出）
檢測距離：1～5 毫米被檢測物：18X18X1 毫米 鐵響應頻率：150HZ 工作電壓：5～50V 直流工作電流：小于 10 毫安輸出驅動電流：200 毫安溫度范圍：－25～70 度這是一種用途非常廣泛的電感接近開關，只能用于檢測金屬物，特別是對鐵金屬能很好的檢測出來，并且性能穩定可靠，是最常用的檢測方法，被廣泛應用到限位開關、狀態檢測等用途，它的體積 18X18X35 毫米，背后有工作指示燈，當檢測到物體時紅色 LED 點亮，平時處于熄滅狀態，非常直觀，引線長度為 100 毫米。
這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式，也就是說模塊的黑線就是三極管的集電極，如果模塊檢測到信號，三極管就會導通，將黑線下拉到地電平，黑線和棕線之間就會出現電源電壓，如果電源是 12V 的那么這個電壓就是 12V，如果電源是 24V 這個電壓就是 24V，一般三極管的驅動能力約 100 毫安左右，所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號，可以在黑線和棕線之間接一個 1K 的電阻，這時模塊沒有信號時，黑線就是電源＋電壓，模塊檢測到信號時黑線跳變成電源地（實際是 0.2V，三極管的導通壓降）。
電容式接近開關工作原理：
電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。這種接近開關的檢測物體，并不限于金屬導體，也可以是絕緣的液體或粉狀物體，在檢測較低介電常數ε的物體時，可以順時針調節多圈電位器（位于開關后部）來增加感應靈敏度，一般調節電位器使電容式的接近開關在 0.7-0.8Sn 的位置動作。

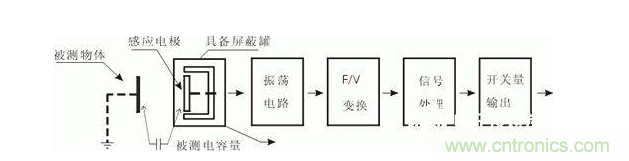

工作流程方框圖

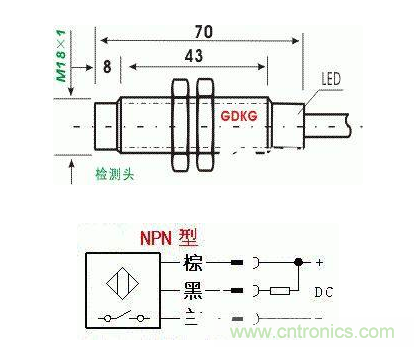

產品 2：M18 電容式接近開關（NPN 三極管驅動輸出）
檢測距離：1～10 毫米被檢測物：25X25X1 毫米響應頻率：50HZ 工作電壓：10～36V 直流工作電流：小于 10 毫安輸出驅動電流：300 毫安溫度范圍：－25～70 度這是一種電容接近開關，主要用于檢測非金屬物，被廣泛應用到顆粒料位儀、人體接近開關等用途，它的直徑為 18 毫米，固定時只要在設備外殼上打一個 18 毫米的園孔就能輕松固定，長度約 70 毫米，背后有工作指示燈，當檢測到物體時紅色 LED 點亮，平時處于熄滅狀態，非常直觀，引線長度為 100 毫米。
這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式，也就是說模塊的黑線就是三極管的集電極，如果模塊檢測到信號，三極管就會導通，將黑線下拉到地電平，黑線和棕線之間就會出現電源電壓，如果電源是 12V 的那么這個電壓就是 12V，如果電源是 24V 這個電壓就是 24V，一般三極管的驅動能力約 100 毫安左右，所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號，可以在黑線和棕線之間接一個 1K 的電阻，這時模塊沒有信號時，黑線就是電源＋電壓，模塊檢測到信號時黑線跳變成電源地（實際是 0.2V，三極管的導通壓降）。
霍爾式接近開關工作原理：
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關就屬于這種有源磁電轉換器件，它是在霍爾效應原理的基礎上，利用集成封裝和組裝工藝制作而成，它可方便的把磁輸入信號轉換成實際應用中的電信號，同時又具備工業場合實際應用易操作和可靠性的要求。霍爾開關的輸入端是以磁感應強度 B 來表征的，當 B 值達到一定的程度（如 B1）時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有 NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作。霍爾開關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
霍爾開關的功能類似干簧管磁控開關，但是比它壽命長，響應快無磨損，而且安裝時要注意磁鐵的極性，磁鐵極性裝反無法工作。

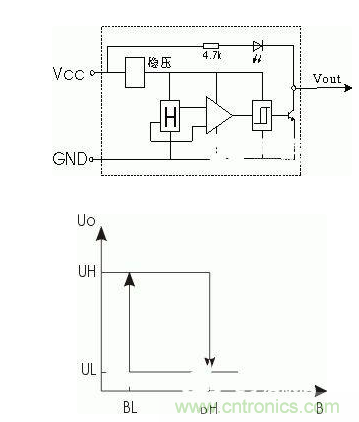

內部原理圖及輸入 / 輸出的轉移特性

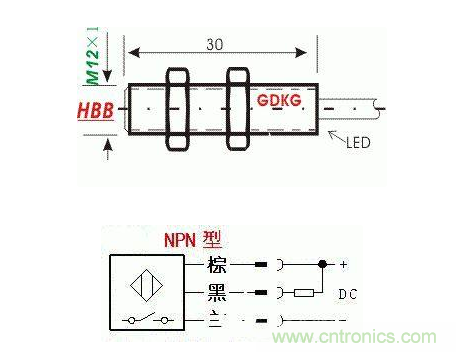

產品 3：M12 霍爾式接近開關（NPN 三極管驅動輸出）
檢測距離：1～10 毫米工作電壓：3～28V 直流工作電流：小于 5 毫安響應頻率：5000HZ 輸出驅動電流：100 毫安，感性負載 50 毫安溫度范圍：－25～70 度安裝方式：埋入式。這是最常用的霍爾開關，它的直徑為 12 毫米，固定時只要在設備外殼上打一個 12 毫米的園孔就能輕松固定，長度約 30 毫米，背后有工作指示燈，當檢測到物體時紅色 LED 點亮，平時處于熄滅狀態，非常直觀，引線長度為 100 毫米。
這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式，也就是說模塊的黑線就是三極管的集電極，如果模塊檢測到信號，三極管就會導通，將黑線下拉到地電平，黑線和棕線之間就會出現電源電壓，如果電源是 12V 的那么這個電壓就是 12V，如果電源是 24V 這個電壓就是 24V，一般三極管的驅動能力約 100 毫安左右，所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號，可以在黑線和棕線之間接一個 1K 的電阻，這時模塊沒有信號時，黑線就是電源＋電壓，模塊檢測到信號時黑線跳變成電源地（實際是 0.2V，三極管的導通壓降）
