光敏電阻一般廣泛應用于各種光控電路，監控?zé)舭?，玩具控制等，如?duì)燈光的控制、調節等場合，也可用于光控開關，下面給出幾個典型應用電路。
1、光敏電阻調光電路

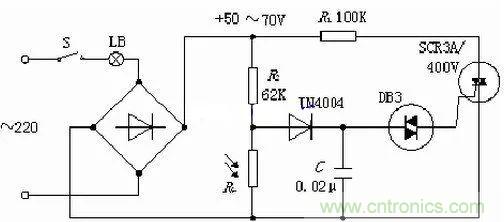

圖中是一種典型的光控調光電路，其工作原理是：當周圍光線變?nèi)鯐r(shí)引起光敏電阻RG的阻值增加，使加在電容C上的分壓上升，進而使可控硅的導通角增大，達到增大照明燈兩端電壓的目的。反之，若周圍的光線變亮，則RG的阻值下降，導致可控硅的導通角變小，照明燈兩端電壓也同時下降，使燈光變暗，從而實現對燈光照度的控制。
2、光敏電阻式光控開關

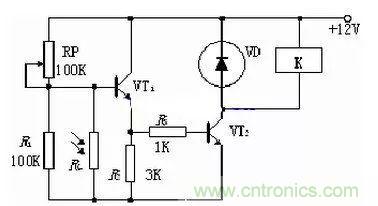

以光敏電阻為核心元件的帶繼電器控制輸出的光控開關電路有許多形式，如自鎖亮激發、暗激發及精密亮激發、暗激發等等，下面給出幾種典型電路。圖中是一種簡單的暗激發繼電器開關電路。其工作原理是：當照度下降到設置值時由于光敏電阻阻值上升激發VT1導通，VT2的激勵電流使繼電器工作，常開觸點閉合，常閉觸點斷開，實現對外電路的控制。
3、簡單的暗激發光控開關

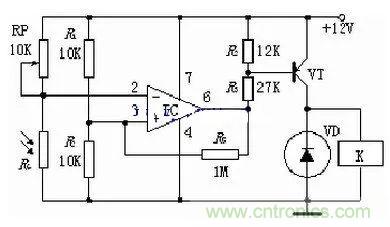

圖中是一種精密的暗激發時滯繼電器開關電路。其工作原理是：當照度下降到設置值時由于光敏電阻阻值上升使運放IC的反相端電位升高，其輸出激發VT導通，VT的激勵電流使繼電器工作，常開觸點閉合，常閉觸點斷開，實現對外電路的控制。
