如何使用帶有模擬接地層(AGND)和功率接地層(PGND)的開關穩壓器？這是許多開發人員在設計開關電源時會問的一個問題。一些開發人員已習慣于處理數字接地層和模擬接地層；然而，涉及到功率GND時，他們的經驗往往會失效。設計師通常會直接復制所選開關穩壓器的電路板布局，不再思考這個問題。
PGND是較高脈沖電流流經的接地連接。根據開關穩壓器拓?fù)浣Y(jié)構，這表示通過功率晶體管的電流或功率驅動器級的脈沖電流。對于帶有外部開關管的開關控制器，該接地層尤為重要。
AGND有時被稱為SGND（信號接地層），是其他信號用作參照的接地連接，通常十分平靜。該接地層包括調節輸出電壓所需的內部基準電壓。軟啟動和使能電壓也以AGND連接為參照。
關于這兩種接地連接的處理，有兩種不同的技術觀點，因此專家的意見也產生了分歧。
根據其中一種觀點，開關穩壓器IC上的AGND和PGND連接應該在各自引腳旁相互連接。這樣一來，兩個引腳之間的電壓偏移保持在相對較低的水平。因此可以保護開關穩壓器IC免受干擾，進而免遭破壞。電路的所有接地連接和可能的接地層將以星型拓?fù)涞慕Y(jié)構連接到該公共點。圖1所示為該觀點的實現示例。此處顯示了LTM4600的電路板布局。這是一款10A降壓型微型模塊。電路板上的獨立接地連接彼此靠在一起（請參見圖1中的藍色橢圓形）。由于芯片和外殼之間的各自焊線的寄生電感，以及各自引腳的電感，因此已經存在一定程度的PGND和AGND去耦，這導致芯片上電路之間存在少量相互干擾。

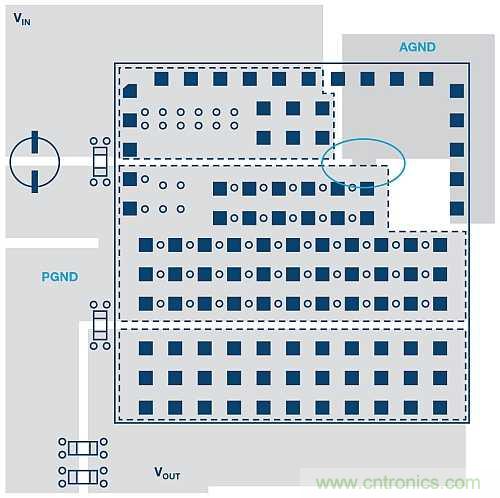

圖1：焊接觸點處PGND和AGND的局部連接。
另一種觀點是將電路板上的AGND與PGND分開，形成兩個單獨的接地層，在某一點相互連接。通過這種連接，干擾信號（電壓偏移）主要出現在PGND區域，而AGND區域的電壓仍非常平靜，并很好地從PGND去耦。然而，根據脈沖電流瞬變和電流強度情況，各自引腳上的PGND與AGND之間可能存在明顯的電壓偏移。這可能會導致開關穩壓器IC無法正常工作，甚至損壞。圖2所示為該觀點的實現方案。該示例采用一款6A降壓型開關穩壓器ADP2386。

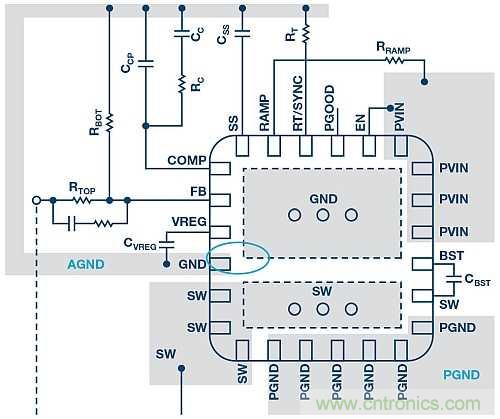

圖2：分開的AGND和PGND在接地標簽下方利用過孔連接。
說到底，接地問題其實就是權衡利弊：分開兩個接地層具有隔離噪音和干擾的優勢；但兩個接地層之間可能會產生電壓偏移，從而存在損壞芯片并影響功能的風險。權衡利弊后，最終決策正確與否主要取決于IC設計，包括開關轉換速度、功率電平、焊線和IC封裝上的寄生電感、每個IC設計的閂鎖風險（涉及不同的半導體工藝）。
結論
關于如何處理AGND和PGND接地的問題，并沒有簡單的答案。所以相關討論仍在繼續。前面我提到，許多開關穩壓器用戶都采用IC制造商提供的示例電路中的電路板布局和接地連接類型。這樣做很有用，因?yàn)槟ǔ？梢约僭O(shè)制造商也利用該配置對各IC進行了測試。而且，在圖1和圖2提供的示例中可以看到，各自的IC引腳排列適用于PGND和AGND旁的局部接地連接，或者適用于單獨接地。
當然，IC制造商在設計示例電路時可能會出錯。所以，最好進一步了解相關基本原理的更多信息。
