簡化隔離電流和電壓感應設計,我們都需要一個“它”
發布時間:2020-11-19 責任編輯:wenwei
【導讀】在保護人員、抗噪以及處理子系統之間的接地電位差等領域中,我們都需要一個“它”。你可以在以下應用中對“它”進行設計,如電機驅動器、太陽能逆變器、DC充電(樁)站、工業機器人、不間斷電源、牽引逆變器、車載充電器和DC/DC轉換器。
我說的“它”指的就是電流隔離。
包括我上述提及的系統在內,許多系統需要通過隔離勢壘將電流和電壓信息從一個電源域傳輸?shù)搅硪粋€(gè)電源域,以便進行監視和控制。那么如何在隔離勢壘上傳輸模擬信息呢?答案是使用隔離放大器和隔離模數轉換器(ADCs),后者也被稱為隔離δ-Σ調制器。
設計這些系統時,面臨的一大難題是如何為隔離放大器或ADC供電。通常來說,它們需要兩個電源——高側電源和低側電源(在圖1的左圖分別顯示為VDD1和VDD2)。低壓側通常由為數字控制器供電的相同電源供電,但許多系統的高側沒有可用的電源。這就意味著必須在高側設計分立的隔離電源(但這會增加解決方案尺寸、物料清單[BOM]數量和解決方案成本),從而增加設計和印刷電路板(PCB)布局的復雜性。

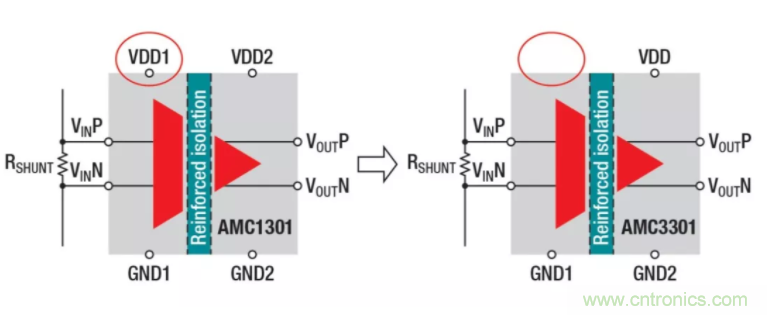

為解決這一設計難題,我們開發了一系列可使用低側電源工作的隔離放大器和ADC。圖1所示為需要兩個電源(左)的標準隔離轉換器和可使用單電源(右)工作的AMC3301系列之間的差異。
圖1:傳統隔離放大器與單電源隔離放大器
這些新器件包括一個全集成DC/DC轉換器級,可在內部產生高側電源。這種DC/DC轉換器的架構經過優化,可從高側低壓差調節器(LDO)輸出引腳(通常表示為HLDOOUT為輔助電路(如有源濾波器、前置放大器或比較器)提供高達1mA的額外直流電流。
單電源操作如何簡化設計
單電源工作的優勢包括:
● 解決方案尺寸更小、物料清單(BOM)減少、系統成本更低。集成的DC/DC轉換器不再需要分立電源(如專用隔離電源)以及專用變壓器、變壓器驅動器和LDO的組合。這種集成可為空間受限的應用創建緊湊的系統設計,并可減少BOM數量,降低系統成本。
● 有助于簡化設計和布局。無需擔心是否能夠使用高側電源,可更輕松地設計基于分流器的高精度電流和電壓感應。你可以:
(1) 通過消除對集中式電源的需求,可借助模塊化PCB設計實現更高的復用率。
(2) 實現具有更少走線和更少電源布線的雙層電路板設計。
(3) 在無共用中性線的多相系統中進行相間電壓測量時,降低設計復雜性。你可以消除原本需要的分立隔離電源。
● 分流器布置的靈活性。在傳統架構中,高側電源決定了分流器布置,這可能會導致寄生效應。例如,將柵極驅動器電源用作高側電源時,分流器不能總是置于靠近開關管腳的位置。這種非最佳的布置可能會增加與分流器串聯的寄生電感,這會在功率級切換期間在放大器的輸入端引起共模干擾,進而導致測量不精確。使用AMC3301系列時,由于采用了集成電源,寄生電感不會影響測量精度。
TI的產品組合

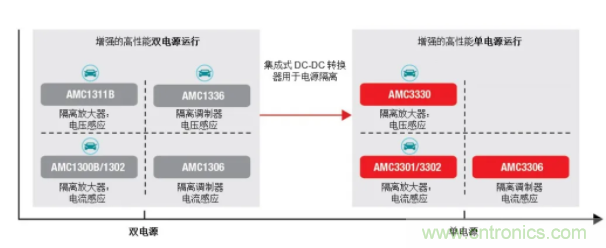

圖2總結了TI的隔離放大器和ADC產品組合。左側所示為需要雙電源的傳統器件;右側所示為單電源工作的器件。
圖2:TI隔離放大器和調制器(ADC)產品組合
以下是基于應用的AMC3301系列的所有選件。
電流感應:
● AMC3301: ±250mV輸入增強型隔離放大器
● AMC3301-Q1: 汽車電子理事會(AEC)-Q100認證的±250mV輸入增強型隔離放大器
● AMC3302: ±50mV輸入增強型隔離放大器
● AMC3306M25: ±250mV輸入增強型隔離調制器(ADC)
電壓感應:
● AMC3330: ±1-V輸入增強型隔離放大器
● AMC3330-Q1: AEC-Q100認證的±1-V輸入增強型隔離放大器
有沒有可能在簡化設計的同時,實現緊湊的外形尺寸,還不影響性能?答案是可能的。
