【導讀】沒錯，當您想到TI 一流微控制器 MSP430 時，低功耗是首先浮現在腦海的特性之一。畢竟，這是就 MSP430 在電池供電應用中如此受歡迎的原因。您可通過限制電池流耗，有效延長您應用的電池使用壽命。鑒于鋰離子電池技術的緩慢發展步伐，當務之急是通過限制功耗來為您的應用實現最佳電池使用壽命。
這非常直觀。
如果我告訴您增加一個額外的組件您可節省 30% 甚至更多的電源呢？沒錯，增加一個附加組件確實有助于將電池使用時間延長幾小時。我知道您肯定會認為這有點難以置信。但我敢保證這完全有可能。
這正是穩壓器的用武之地。

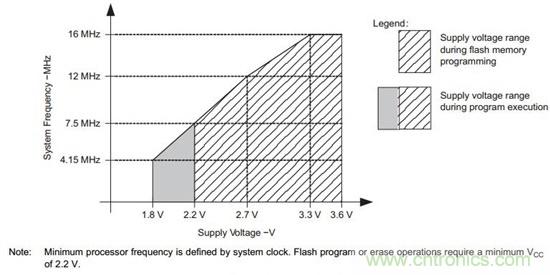

通常在小型便攜式應用中，最簡單明了的方法就是直接將 MSP430 連接至電池。畢竟，MSP430 具有寬泛的工作電壓（1.8 至 3.6V），這取決于您想讓您的內核在多大頻率下運行。如下圖所示。
例如，我們可以在無需任何額外穩壓情況下，使用兩節 1.5V 堿性紐扣電池給 MSP430F2274 供電。電池提供的 3V 電源可在幾乎所有系統頻率下為 MCU 供電。但是，在 16MHz 頻率下運行系統時需要最低 3.3V 的電源電壓。

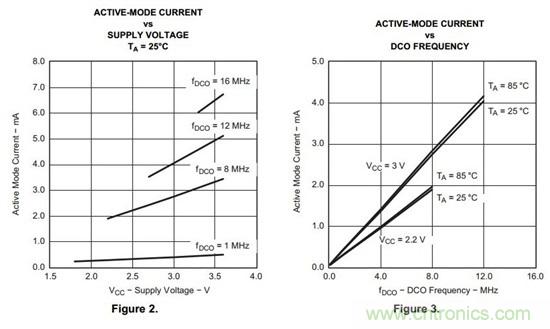

當查看不同電源電壓（系統頻率組合）下的流耗時，事情就變得有意思了。查看下圖 2 和下圖 3：
一看您就會明白，在特定頻率下，如果增加電源電壓，流耗就會隨之上升。反過來，如果我們讓電源電壓保持不變，增加工作頻率，流耗也會上升。從以上觀察中得出的主要結論是：為 MSP430 供電的方法有高效率與低效率之分。若提高電源電壓，您可能會消耗更多不必要的電流。
讓我們回到實例中來。如果用 3V 電壓電源為運行在 1MHz 頻率下的 MSP430 供電，我們希望工作模式電流為 390uA，如下表所示。但是請記住，在 1MHz 頻率下，如果我們不對編程閃存進行規劃，工作電壓可能就是 1.8 與 3.6V 之間的任意值。如果將電源電壓從 3V 降到 2.2V，流耗就會降至 270uA。這就是超過 30% 的流耗降低！想想這會對電池使用壽命有何影響。
不同工作頻率下的流耗
穩壓器有助于獲得這種效率。穩壓器可通過降低電池提供的電源電壓來降低 MCU 所消耗的電流。
下篇我們將討論哪種穩壓器可用來發揮這種性能優勢。通過降低提供給 MSP430 的電壓，我們可最大限度地減少流耗。但并不是任何穩壓器都能做到這一點。優化應用電池使用壽命，還需要大家付出努力。
