如何改進Fly-Buck拓撲中的隔離式輸出穩壓（第 2 部分）

發布時間：2020-03-20 來源：作者：德州儀器 Vijay Choudhary 和 Sourav Sen 責任編輯：wenwei

【導讀】在本 Fly-Buck™ 拓撲系列博客的第 1 部分，我們介紹了隔離側二次補償環路的意圖和理念。本文我們將回顧這種補償電路并展示二次側穩壓的改善效果。

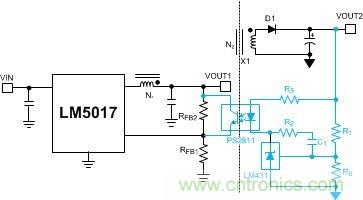

圖 1. 在二次輸出上提供反饋補償電路的 Fly-Buck 轉換器

圖 1 是完整的補償電路與原型 LM5017 應用電路。外部補償電路包含一款用于反饋隔離的光耦合器以及用作誤差放大器在較低頻率下提供很大增益的并聯穩壓器 LM431A [3]。反饋電路包含一個可確定截止頻率的典型 I 類補償網絡 (C1、R1)。此外，該 I 類補償還可確保高 DC 增益，減少低頻率 DC 穩壓誤差。在光耦合器中的光電晶體管開啟時，一次輸出的有效反饋比會下降。

圖 2 是具有正確電路參數的修改電路。增加補償電路后，電阻分壓器比率 (RFB2/RFB1) 的視在值在工作過程中會發生變化。高側反饋電阻器 RFB2 需要通過更新重新調整一次輸出電壓，使其設定值略高于額定 12V。

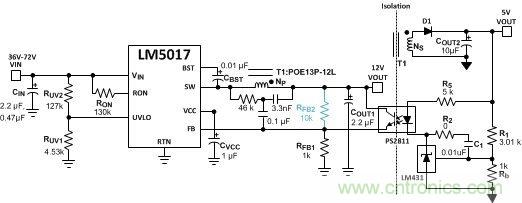

圖 2. 基于 LM5017 的 Fly-Buck 轉換器電路提供基于光耦合器的穩壓電路

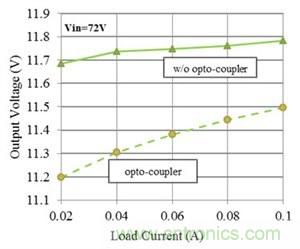

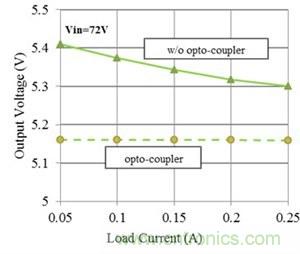

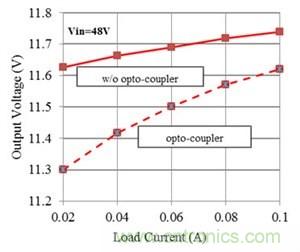

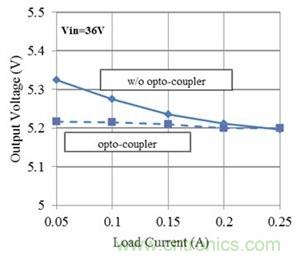

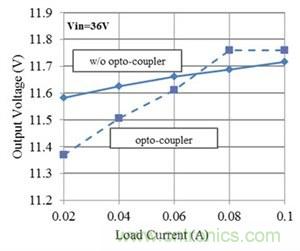

正如圖 3a、4a 和 5a（虛線）中所示，基于光耦合器的二次側穩壓電路與無補償二次輸出相比，可顯著改善二次穩壓效果。在原型 LM5017 電路中，二次輸出電壓在負載條件下出現了負梯度，使用該電路顯著降低了這種負梯度。隨著輸入電壓的增加，二次輸出電壓會得到不斷穩壓，使其接近 5V 額定值。然而，二次側上這種改善的穩壓性能也是以一次輸出穩壓過程中末端降低換來的，因為這兩組輸出的基本關系仍然取決于功率級。圖 3b、4b 和 5b 是該最新配置下的有效一次穩壓，以及將其與相應初始電路對比的情況。
