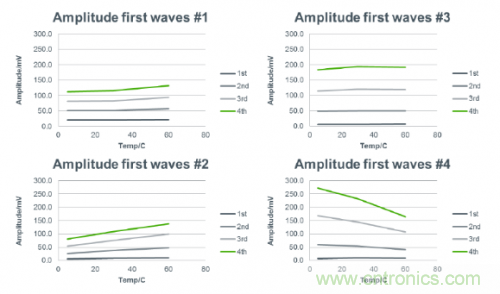

3#換能器前4個波峰幅值基本維持穩定，并且相鄰波峰幅值差也比較大，是適合進行FHL 設置的；

4#換能器剛好和2#相反，波峰的幅值隨溫度的升高而減小，高溫下的第四波甚至低過了低溫下的第三波，也會發生周期跳變。



接下來，我們會加入流量元素，使實驗更加接近真實情況。測試方法是首先在室溫下，提供一個小流量，然后從設定的最小首波電壓FHLmin開始，按照設定的步長FHLstep遞增至最大首波電壓FHLmax，記錄下相關數據；然后在不改變溫度的情況下也按照一定步長（或者比例）增大流量，重復FHL的遞增循環，記錄下相關數據，直到覆蓋全流量范圍；隨后增大溫度，重復上述測試，直到涵蓋了全溫度范圍（5°C~60°C），我們通過Excel表格對這些數據進行分析。



需要設定的參數：



1. 首波電壓FHL



e.g. FHLmin >=5

e.g. FHLmax = 200

e.g. FHLstep = 5



2. 流量控制比例，例如25%



需要采集的數據：



1. FHL 上游/下游                      GP30測量得到的首波電壓

2. TOF1 上游/下游                    GP30測量得到的第一個飛行時間的值

3. PWR 上游/下游                     GP30測量得到的脈寬比

4. AM 上游/下游                       GP30 測量得到的接收幅值

5. DIFFTOF                               GP30套件計算得到的時間差

6. SUMTOF                              GP30套件計算得到的時間和

7. Temp [°C]                            外部傳感器測量得到的溫度值

8. Flow [l/h]                             外部傳感器測量得到的流量

9. Flow Average [l/h]               外部傳感器測量得到的平均流量



在前期工作準備完畢后，我們可以編寫程序，然后對每一支管段進行測試。我們對這4支管段使用下圖裝置與軟件進行測試，得到大量數據。



1.首先我們在某個溫度（24°C~25°C），全流量范圍下，幾個參數的對比。

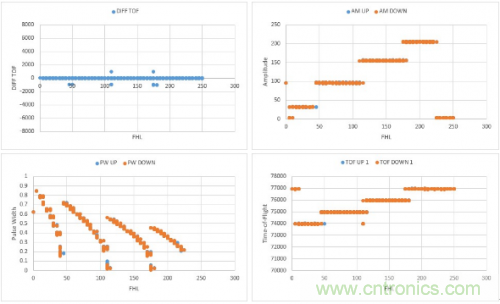

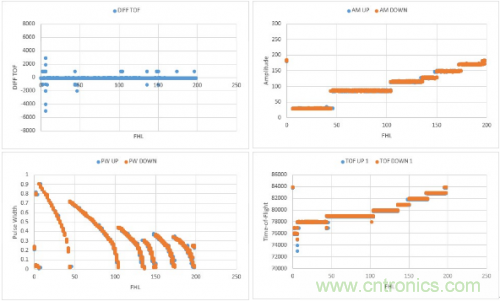

A管段：可以看出在該溫度，全流量下，測量結果保持穩定狀態，時間差在幾個波峰處會有周期跳變，屬正常現象。

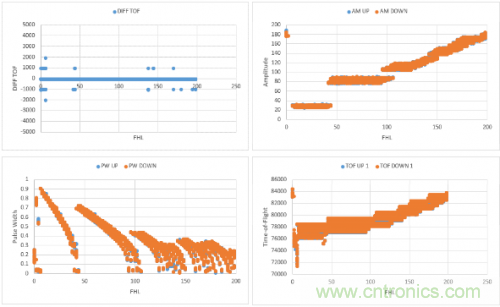

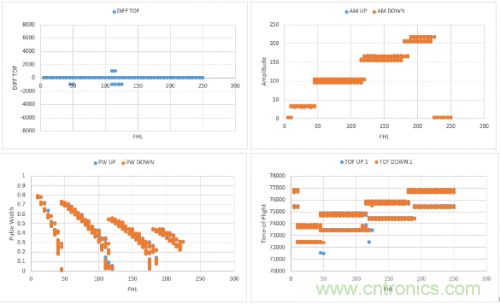

B管段：可以看出在該溫度全流量下，測量結果保持穩定狀態，時間差在幾個波峰處會有周期跳變，屬正?，F(xiàn)象。隨著FHL遞增，AM 數量也較A管段多，因此可以看出B管段的波峰數量多于A 管段。

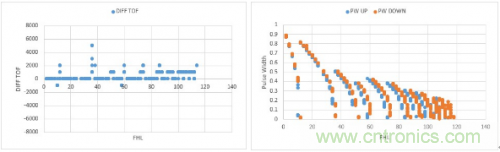

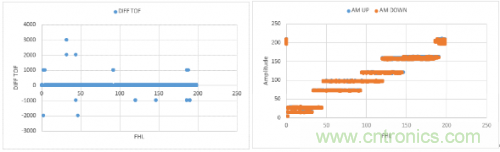

C管段：只截取到DIFFTOF和PWR的圖像。很明顯周期跳躍比較多，而且兩個換能器的接收波形的PW不重合，說明同一個收發周期中的接收信號不同，說明這一對換能器不匹配。

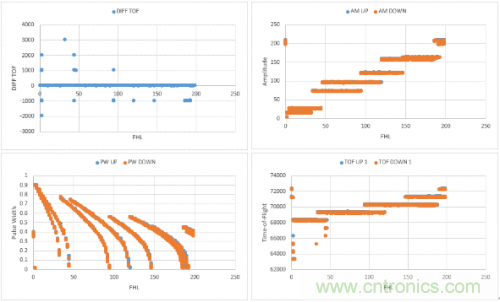

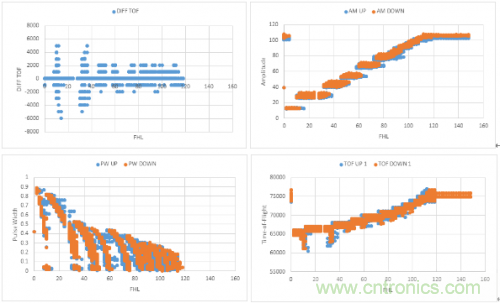

D管段：可以看出在該溫度，全流量下，測量結果還行，但是從PW-FHL圖上可以看出一個FHL可能對應了兩個PWR的值，說明在全流量下超聲波信號不是很穩定，會隨著流量變化而變化；另外，從AM-FHL圖像上可以看出同一個FHL 對應兩個不同的TOF1的值，更加說明超聲波信號受流速影響比較大。





2.我們在某個流量區間（400~500l/h），全溫度范圍下，幾個參數的對比。



A管段：從圖上可以看出，在該流量范圍內，全溫度下，DIFFTOF受溫度影響比較小，測量結果保持穩定狀態，時間差在幾個波峰處會有周期跳變，屬正?，F(xiàn)象。另外，PW值會受溫度影響在某個范圍內發生偏移。





B 管段：從圖上可以看出，在該流量范圍內，全溫度下，DIFFTOF受溫度影響，測量結果保持穩定狀態，時間差在幾個波峰處會有周期跳變，屬正?，F(xiàn)象。另外，PW值會受溫度影響在某個范圍內發生偏移。但整體來說，數據的離散性比較大。





C管段：從如下的DIFFTOF的圖像，可以看出，時間差受溫度影響很大，只有很小的一個范圍在我們設置的條件下DIFFTOF基本沒有跳變。在這個FHL范圍下，PWR的值受限于0.4~0.6之間；從AM圖中，看出部分地方藍色和橙色沒有重合，表示在這個FHL下，兩邊的換能器接收到的信號幅值不一致；從PW上看出線條比較粗，要么波峰的數量比較多，要么接收信號受溫度影響很大，要么二者兼項，我跟個人偏向于后者；從TOF1的圖像看出臺階比較多，因此波峰數量比較多。





D管段：從圖上可以看出，在該流量范圍內，全溫度下，DIFFTOF受溫度影響比較小，測量結果保持穩定狀態，時間差在幾個波峰處會有周期跳變，屬正?，F(xiàn)象。另外，PW值會受溫度影響在某個范圍內發生偏移，但是數據的離散程度較大。





3.我們在全流量，全溫度范圍下，幾個參數橫向的對比。

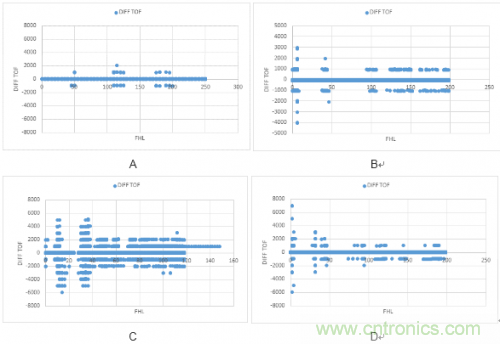

DIFFTOF-FHL：相比較四個管段，A管段的表現最佳，在三個比較寬的范圍內都沒有發生周期性跳變，B管段其次，D管段第三，C管段最差，可用的FHL最窄。

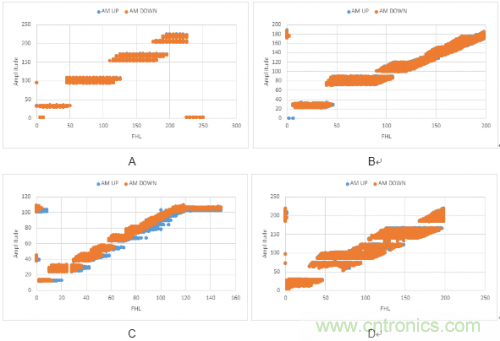

AM-FHL：相比較四個管段，A管段可以看做有四個波峰值，彼此獨立，很好的印證了DIFFTOF的表現，幾個周期跳變都是發生在波峰處，跳變后峰值也發生了變化，受溫度和流量影響使得每一段都變粗。B管段其次，D管段第三，C管段最差，可以看做幅值隨FHL遞增而增加，受溫度和流量影響較大。

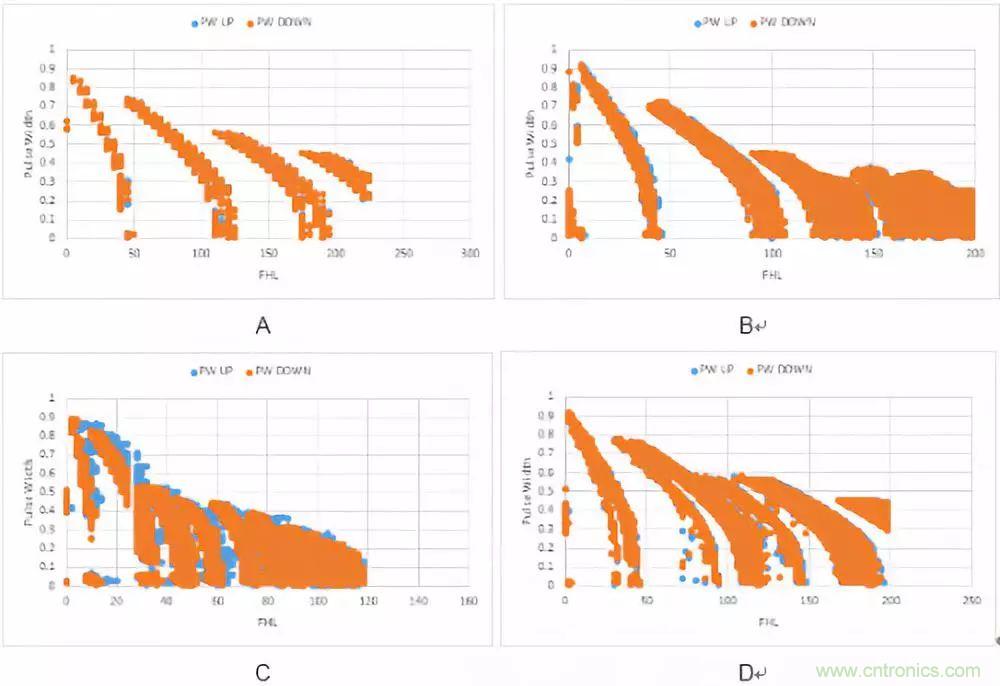

PWR-FHL：相比較四個管段，A管段較為明顯的分成了四個部分，其實是首波分別在四個不同的波峰的時候的半波長比。B管段圖像較粗，說明數據的離散型不如A好，D的離散型更加差一些，說明受溫度和流量影響更加大。C幾乎沒有可用的地方，根據DIFFTOF得到的FHL來看PW只能設置在0.4到0.6之間。

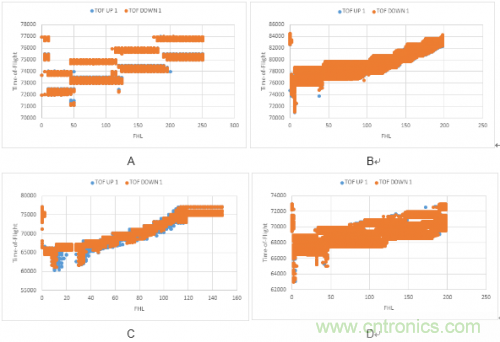

TOF1-FHL：A很明顯當首波發生跳變的時候，TOF1的值發生階躍性跳變。B管段在穩定的DIFFTOF的區間，TOF1也能保持穩定，D管段離散性較B管段而言比較大，而C管段基本呈現一條緩緩向上的直線，重疊部分較多，只在DIFFTOF穩定的那段區間TOF1保持穩定。





因此，類似上述四種管段，A，B管段可使用的區間較多，優先使用，D管段選擇使用，C管段建議不要使用。
