【導讀】無感即是無感值的意思，當然這里的無，是指電阻上的感抗值非常小了，可以忽略不計，一般不能說是徹底沒有。一些精密的儀器儀表設備，電子工業設備常常需要用到此類無感電阻，因?yàn)槠胀ň哂懈吒锌沟碾娮柙谑褂弥腥菀桩a(chǎn)生震蕩，損壞回路中的其他器件。

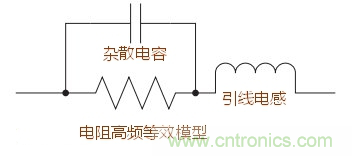

嚴格地說所有電阻都是LCR的復合體，既存在電阻，也存在電感、電容。
平時所說的有感電阻，是與無感電阻相對應的。
通常所說的無感電阻，是用雙線并繞的方法生產，最終接線時將兩線按相反的方向接入，使每線的自感互相抵消。由于繞制工藝的復雜性增加成本，所以無感電阻售價較高。
上述的無感電阻生產工藝是針對繞線電阻的，主要用于大功率電路。
對于單線繞線的電阻，都是有感電阻。

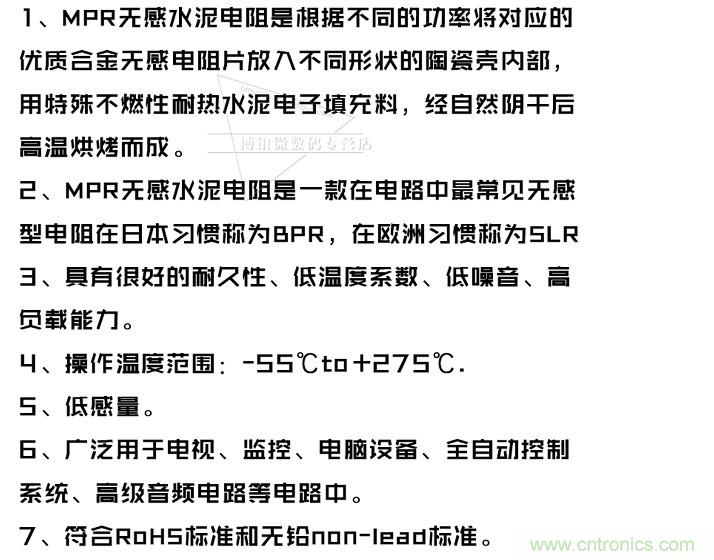

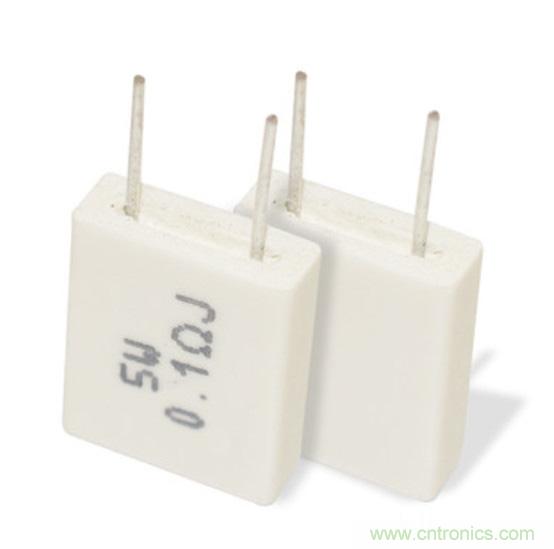

水泥電阻一般被稱為無感電阻
常見的小功率電阻主要是碳膜電阻和金屬膜電阻，以及少量的金屬氧化膜電阻。這些電阻的生產工藝是通過真空刻蝕的方法控制沉積在瓷管上的碳膜（或金屬膜/金屬氧化膜）上刻的槽的圈數來得到不同阻值的電阻的。所以它們本身都存在自感，都屬于有感電阻。
除雙線無感電阻外，碳質電阻也可以近似認為是無感電阻。
無感電阻與一般電阻相比，有以下優點:
1.電阻本身的電感值很小(僅為幾微亨)，頻率響應特性優異，除可廣泛用于交、直流電路外，還適用于中、高頻電路中。
2.伏安特性為線性，電氣性能穩定、耐高壓，有良好的絕緣性能。
3.過載能力強，特別適用于間歇式供電和脈沖大電流的電路。
4.電阻溫度特性良好，適用溫度范圍較寬。
5.機械強度高，可耐冷、熱沖擊。
無感電阻適用范圍
1.大功率交、直流電機控制用的起動、制動或調速。
2.地鐵、路面輕軌的電力牽引機車及電梯、起重設備。
3.中、高頻設備、工業電爐、電脈沖設備。
4.各種電力裝置、電源控制柜、變流裝置等的負載。
5.各種高壓電源輸出回路中。
6.中央空調機，交、直流逆變焊機中的降壓、限流及吸收。
7.晶閘管保護電路的阻容吸收。
8.高壓開關的拉(合)閘分流電阻、高壓設備中的過電壓保護。
9.高壓配電網中的變壓器或發電機的中性點接地。
10.需用大功率、高阻值、無電感的各種電子、電力裝置。
無感電阻的選擇
1.無感電阻，最注重的就是感抗值，還有要注意設備使用的一致性和穩定性。
2.無感電阻作為負載時產生大量的熱量，散熱好也是重要參數之一。
3.如果設備對體積要求較高，則不適合選擇繞線電阻這類體積大的無感電阻。

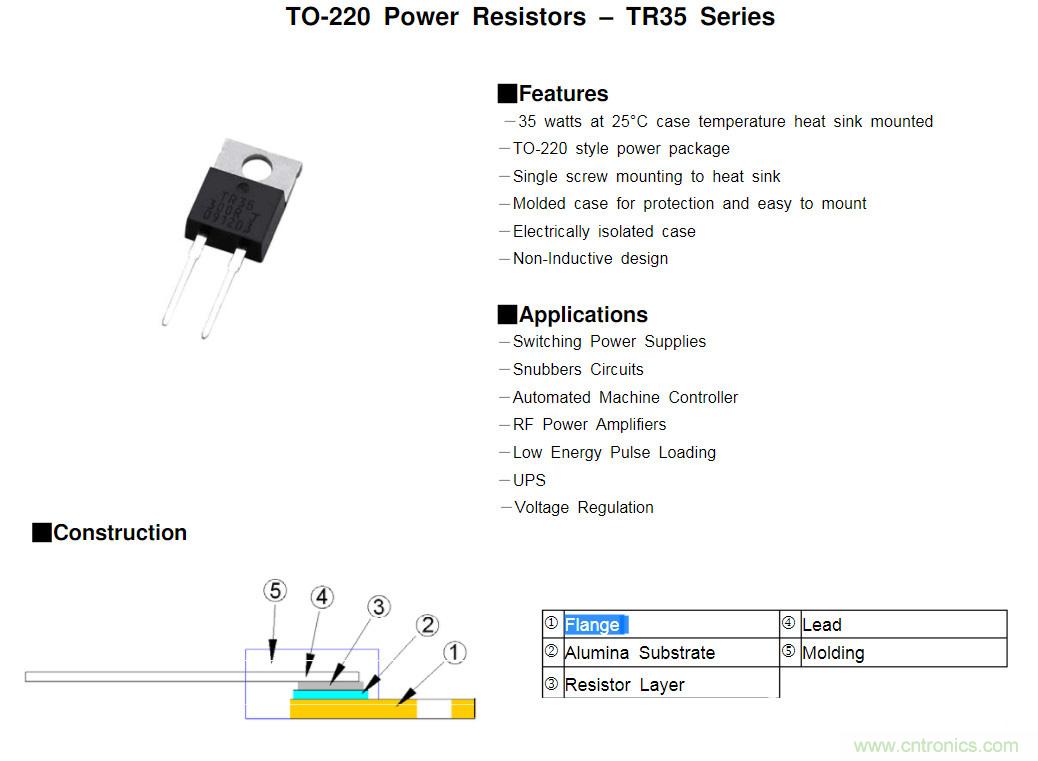

4.厚膜無感電阻，在高頻測量過程，耐脈沖負載，泄放等，都要用到，傳統的幾乎會選用繞線無感電阻，但是性能方面差距確實很大，對無感電阻的感值測做試，200W厚膜無感功率電阻，測試頻度為6.78M，使用阻抗測試儀進行感值測試，電感值為192nH，同功率的繞線電阻，感值為2.8uH，在失效形式方面，厚膜電阻較為安全，為斷路狀態，繞線的可能會發生產爆炸！
本文轉載自硬件十萬個為什么。
