【導讀】以下將一一解釋變頻器開關電源模塊常見三種問題的檢測辦法與修復方法，當然也不一定是百分之一百就能解決所有問題，還是要通過經驗的積累，慢慢熟練后才能如魚得水。
變頻器的開關電源電路完全可以簡化為下圖的電路模型，電路中的主要關鍵要素都包含在里面了，而任何復雜的開關電源，當我們熟悉后，也會剩下下圖這樣的主干。其實在檢修中，要具備對復雜電路“化簡”的能力，要在雜亂無章的電路伸展中，找出這幾條主要脈絡，訓練自己，使眼前不存在什么整體的開關電源電路，只有各部分脈絡和脈絡的走向——震蕩回路，穩壓回路，保護回路和負載回路等。

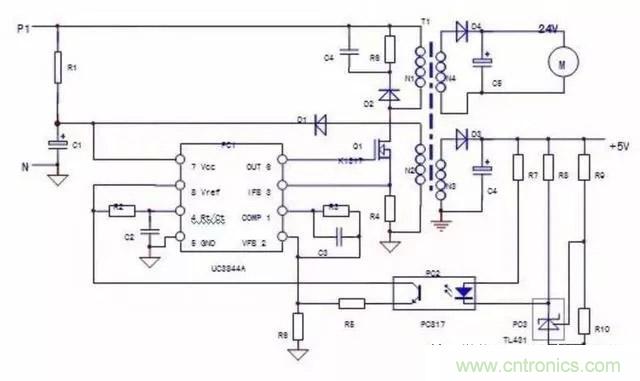

開關電源簡化電路圖
我們在熟悉一下該圖，看一下電路中有幾路脈絡：
1)震蕩回路：開關變壓器的主繞組N1，Q1的漏-源極，R4為電源工作電流的通路;R1提供了啟動電流;自供電繞組N2，D1，C1形成震蕩芯片的供電電壓。這三個環節的正常運行，是電源能夠震蕩起來的先決條件。
當然，PC1的4腳外接定時原件R2,C2和PC1芯片本身，也構成了震蕩回路的一部分。

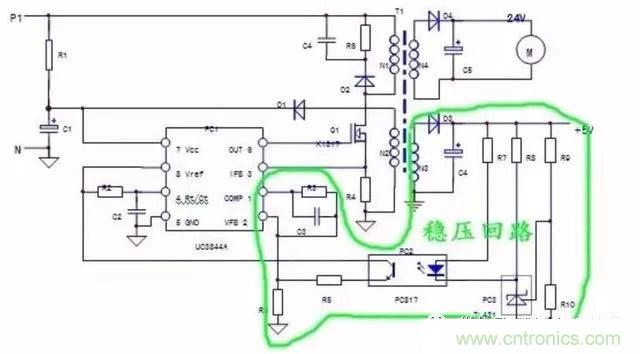

2)穩壓回路：N3，D3,C5等的+5V電源，R7~R10，PC3,R5,R6等元件構成了穩壓控制回路。
當然，PC1芯片和1，2腳外圍元件R3,C3也是穩壓回路的一部分。

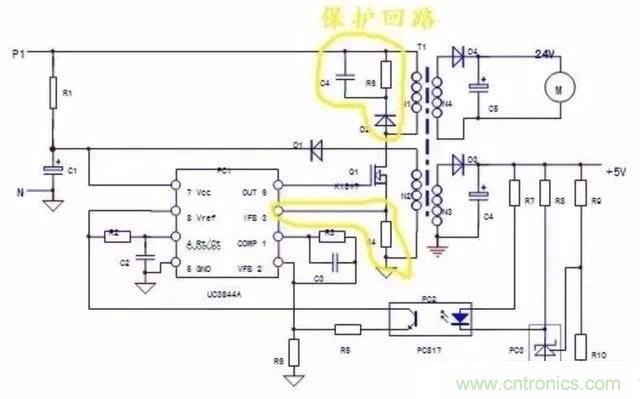

3)保護回路：PC1芯片本身和3腳外圍元件R4構成過電流保護回路;N1繞組上并聯的D2,R6,C4元件構成了開關管的反壓吸收保護電路;實質上穩壓回路的電壓反饋信號——穩壓信號，也可看作一路電壓保護信號，但保護電路的內容并不僅是局限于保護電路本身，保護電路的啟控往往是由于負載電路異常所引起的。

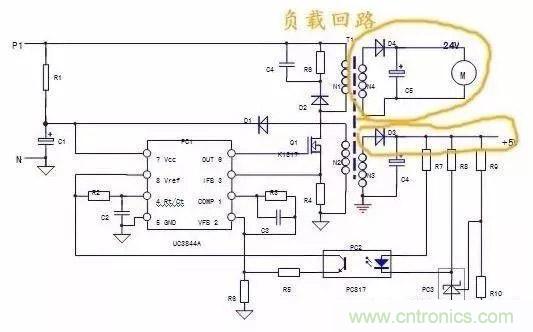

4)負載回路：N3,N4二次繞組及后續電路，均為負載回路，負載回路的異常，會牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。
震蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會罷工，對三個或四個回路的檢修，是在芯片本身正常的前提下進行的，另外，奧透過現象看到本質，比如，停震故障，也許并非優于震蕩回路元件損壞所引起的，有可能是穩壓回路故障或者負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出，并不能將各個回路完全孤立起來檢修，某一故障元件出險很可能表現出牽一發而動全身的效果。
開關電源電路常表現為以下3種典型故障現象：
1)次級負載供電電壓都為0V，變頻器上電后無反應，操作顯示面板無顯示，測量控制端子24V和10V電壓為0V，檢查開關電源輸入的530V電壓正常，可判斷為開關電源故障。檢修步驟如下：
先用電阻測量法測量開關管Q1有無擊穿短路故障，電流取樣R4有無開路，電路易損元件為開關管，當其損壞后R4因受到?jīng)_擊而阻值變大或者斷路。Q1的G極串聯電阻，振蕩芯片PC1往往受沖擊而損壞，必須同時更換;檢查負載回路有無短路現象。
更換損壞件，或未檢測到有短路元件，可進行上電檢查，進一步判斷故障是出在振蕩回路還是穩壓回路。
檢測方法：
A.先檢測啟動電阻R1有無斷路，正常后，用18v直流電源直接送入UC3844的7.5腳，為振蕩電路單獨上電，測量8腳應有5V電壓輸出;6腳應有幾伏左右電壓輸出，說明振蕩回路基本正常，故障在穩壓回路。
若測量8腳有5V電壓輸出，但是6腳電壓為0V，查8.8腳外接R,C定時元件，6腳外圍電路。
若測量8腳，6腳電壓為0V，UC3844振蕩芯片已經損壞，需更換。
B.對UC3844單獨上電，短接PC2輸入側，若電路起振，說明故障在PC2輸入側外圍電路;電路不起振則檢查輸出側電路。
2)開關電源出現間歇振蕩，能聽到“打嗝”或者“吱吱”聲，操作面板時亮?xí)r熄，這事因為負載電路異常，導致電源過載，引發過流保護電路動作的典型故障特征，負載電流異常上升，引起一次繞組激磁電流大幅上升，在電流采樣電阻R4形成1V以上的電壓信號，使UC3844內部電流檢測電路起控，電路停震;R4上過流信號消失，電路又重新起振，如此循環往復，出現間歇振蕩。
檢查方法：
A.測量供電電路C5,C6兩端電阻值，如有短路直通現象，可能為整流二極管D3，D4有短路;觀察C5,C6外觀有無鼓包，噴液等現象，必要時拆下測量，供電電路無異常，可能為負載電路有短路故障。
B.檢查供電電路無異常，上電，用排除法，對各路供電進行逐一排除，如，拔下風扇供電端子，或者拔下+5V供電端子，若電源正常了說明改器件有損壞。
3)負載電路的供電電壓過高或者過低，開關電源振蕩回路正常，問題出在穩壓回路，輸出電壓過高，穩壓回路元件損壞或者低效，使得反饋電壓幅度不足。
檢查方法：
A.在PC2輸出端并接10KΩ電阻，輸出電壓回落，說明PC2輸出側穩壓電路正常，故障在PC2本身以及輸入側電路。
B.在R7上并聯500Ω電阻，輸出電壓有明顯回落，說明光耦PC2良好，故障在PC3低效或者PC3外接電阻元件變值，反之，為PC2不良。
負載供電電壓過低，有三個故障可能：負載過重，使輸出電壓下降;穩壓回路元件不良，導致電壓反饋信號過大;開關管低效，使得開關變壓器儲能不足。
修復方法：
a.將供電支路的負載電路逐一排除，判斷是否由于負載過重引起的電壓回落，如切斷某路供電后回復正常值，說明開關電源本身正常，檢查負載電路，若輸出電壓低則檢查穩壓回路。
b.檢查穩壓回路的電阻R5~R10,無變值現象;逐一代換PC2,PC3，若正常，說明代換原件低效。
c.代換PC2,PC3無效，故障可能為開關管低效，或者UC3844內部輸出電路低效，代換優質開關管或者UC3844芯片。
