【導讀】設計開關電源很多人覺得很難，其實不然。設計一款開關電源并不難，難就難在做精，等你真正入門了，積累一定的經驗，再采用分立的結構進行設計就簡單多了。本文將講解如何一步一步設計開關電源。
開關電源設計的第一步就是看規格，具體的很多人都有接觸過，今天我給大家簡單講下設計一款寬范圍輸入的隔離開關電源。
1、首先確定功率，根據具體要求來選擇相應的拓撲結構
這樣的一個開關電源一般選擇反激式（flyback）基本上可以滿足要求。在這里我會選擇用公式來計算，有需要分析的，可以拿出來再討論。
2、選擇相應的PWMIC和MOS來進行初步的電路原理圖設計
當我們確定用flyback拓撲進行設計以后，我們需要選擇相應的PWMIC和MOS來進行初步的電路原理圖設計。無論是選擇采用分立式還是集成的設計，對里面的計算我都會進行分解。
分立式：PWMIC與MOS是分開的，這種優點是功率可以自由搭配，缺點是設計和調試的周期會變長。
集成式：PWMIC與MOS集成在一個封裝里，省去設計者很多的計算和調試分步，適合于剛?cè)腴T或快速開發的環境。
3、做原理圖
確定所選擇的芯片以后，開始做原理圖。
設計前最好都先看一下相應的datasheet，確認一下簡單的參數。無論是選用PI的集成、384x或OBLD等分立的設計，你都需要參考一下datasheet。一般datasheet里都會附有簡單的電路原理圖，這些原理圖是我們的設計依據。
4、確定相應的參數
當我們將原理圖完成以后，需要確定相應的參數才能進入下一步PCB Layout。當然不同的公司各有不同的流程，我們需要遵守相應的流程，養成一個良好的設計習慣。這一步可能會有初步評估、原理圖確認，簽核完畢后就可以進行計算了。

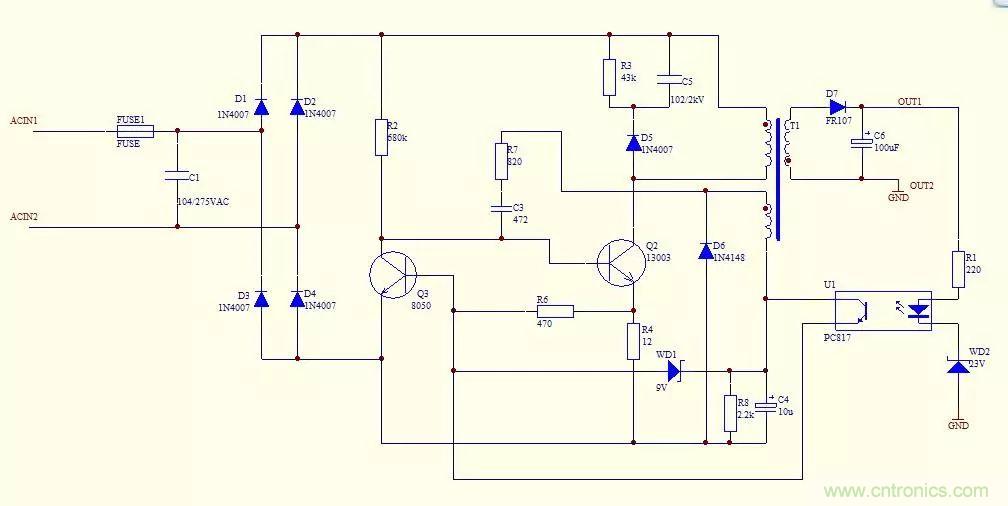

開關電源原理圖
5、確定開關頻率，選擇磁芯確定變壓器
芯片的頻率可以通過外部的RC來設定，工作頻率就等于開關頻率，這個外設的功能有利于我們更好的設計開關電源，也可以采取外同步功能。
一般AC-DC的變換器，工作頻率不宜設成超過100kHz，主要是開關電源的頻率過高以后，不利于系統的穩定性，更不利于EMC的通過性。頻率太高，相應的di/dtdv/dt都會增加，除PI的132kHz工作頻率之外，大家可以多參考其它家的芯片，就會總結自己的經驗出來。
對于磁芯的選擇，關鍵是在開關頻率和功率的基礎，更多的是經驗選取。當然計算的話，你需要得到更多的磁芯參數，包括磁材、居里溫度和頻率特性等等，這個是需要慢慢建立的。
6、設計變壓器進行計算
我們根據輸入/輸出、開關頻率和所選磁芯參數，同時設置好效率、最大占空比、磁感應強度變化等參數，就可以進入下一步計算，得出功率、平均及峰值電壓電流、匝數和電感量。這里的輸入峰值電流，大約是輸入平均電流的4倍，這是個經驗，也可以根據下圖來推導，很簡單的。

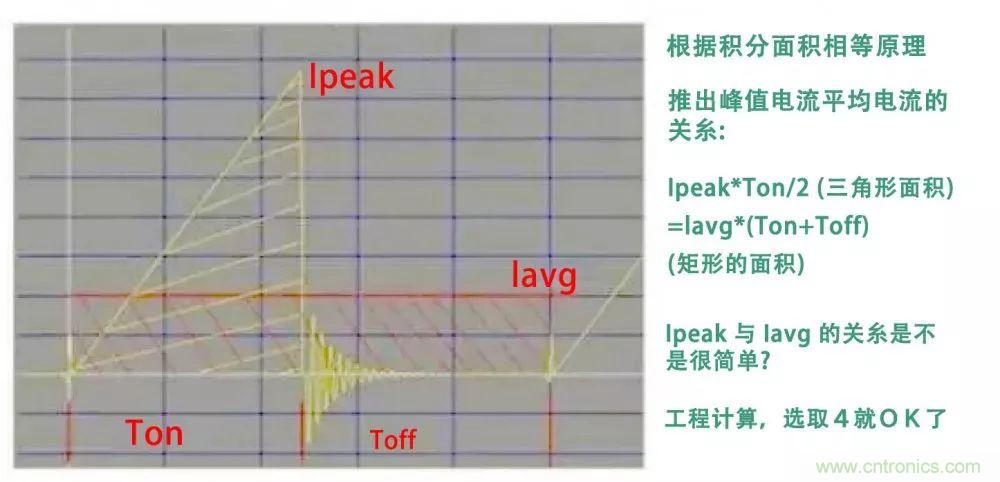

峰值電流與平均電流的關系
確認匝數以后，直接確定漆包線的粗細，不需要去進行復雜的計算。
線徑與常規電阻一樣，都是有定值的，記住幾種常用的定值線徑就可以。這里，原邊電流比較小，可以直接選用φ0.25一股。輔助繞組φ0.25一股。主輸出繞組φ0.4或0.5三股，不用選擇更粗的，否則繞制起來，漆包線的硬度會使操作工人很難繞。
很多人在這一步“計算”過了以后，還會做返回計算，以驗證變壓器的窗口面積。個人認為返回驗證是多余的，因為繞制不下的話，打樣的變壓器廠也會反饋給你，而你驗證通過的，在實際中也不一定會通過；畢竟與實際繞制過程中的熟練度，及稀疏還是有很大關系的。
再下一步，需要確定輸入輸出的電容的大小，就可以進行布局和布板了。
7、輸入輸出電解電容計算
這里按照上步計算的輸入功率和輸出電流，最終確定電解電容的規格，根據應用環境選取頻率和阻抗，電容Cin理論選值越大，對后級越好，但從成本考慮卻不會無限制選取大容量。
基本上到這里，PCB上需要外形確定的器件已經完成，即PCB封裝完成；下一步就可通過原理圖定義好器件封裝。
8、PCB Layout
上面已經確定變壓器，原理圖，以及電解電容，接下都是標準件了。
由sch生成網絡表，在PCBfile里定義好板邊然后加載相應的封裝庫以后，可以直接導入網絡表，進行布局；因為這個板相對比較簡單，也可以直接布板，但導入網絡表是一個非常好的設計習慣。
PCB layout重點不是怎么連線，最重要的是如何布局；一般來說布局OK的話，畫板就輕松多了。
在布局與布板方面：
1）RCD吸收部分與變壓器形成的環面積應盡量?。贿@樣可以減小相應的輻射和傳導。
2）地線應盡量的短和寬大，保證相應的零電平有利于基準的穩定。
3）在di/dtdv/dt變化比較大的地方，盡量減小環路和加寬走線，降低不必要的電感特性。

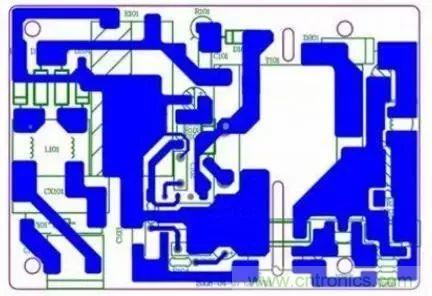

PCB布局圖
9、確定部分參數
我們前幾步已經計算了變壓器。PCB Layout完成以后，就可以確定變壓器的同名端，完整地定義變壓器，并發出去打樣或自己繞制。
10、調試過程
完成了以上部分，基本上一個電源算是設計完成，后面的就是焊板調試過程。
調試所需要的簡單設備：調壓器，示波器，萬用表；輔助設備：功率計，LCR電橋和電子負載。
焊完板以后，進行靜態檢查，如果有LCR電橋的話，可以先測一下變壓器同名端，電感量等參數以后再焊接。
靜態檢查：主要看有沒有虛焊，連錫等；靜態測試以后，可以用萬用表測一下輸入、輸出是否處于短路狀態；剩下就可以進行加電測試了。

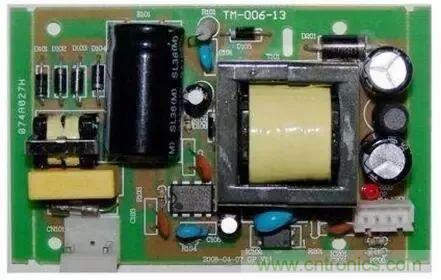

電子元器件安裝完成
其實開關電源入門很簡單，最好的入門是選用單片的結構，畢竟省去了啟動電阻，電流檢測電阻，MOS及驅動，保護電路等各種不確定因素的問題。等你真正入門了，積累一定的經驗，再采用分立的結構進行設計就簡單多了，凡事先易后難才有進步。
開關電源是一切電子設備的心臟，哪里有電器哪里就有“開關電源”，在硬件行業中有著非常重要的地位。
