【導讀】開關電源小型化設計中，提高開關頻率可有效提高電源的功率密度。但隨著開關頻率提升，電路電磁干擾（EMI）問題使電源工程師面臨了更大的挑戰。本文以反激式開關拓?fù)錇槔瑥脑O(shè)計角度，討論如何降低電路EMI。
為提高開關電源的功率密度，電源工程師首先想到的辦法是選擇開關頻率更高的MOSFET,通過提高開關速度可以顯著地減小輸出濾波器體積，從而在單位體積內可實現更高的功率等級。但是隨著開關頻率的提高，會帶來EMI特性的惡化，必須采取有效的措施改善電路的EMI特性
開關電源的功率MOSFET安裝在印制電路板上，由于印制電路板上MOSFET走線和環路存在雜散電容和寄生電感，開關頻率越高，這些雜散電容和寄生電感更加不能夠忽略。由于MOSFET上的電壓和電流在開關時會快速變化，快速變化的電壓和電流與這些雜散電容和寄生電感相互作用，會導致電壓和電流出現尖峰，使輸出噪聲明顯增加，影響系統EMI特性。
由1-1和1-2式可知，寄生電感和di/dt形成電壓尖峰，寄生電容和dv/dt形成電流尖峰。這些快速變化的電流和關聯的諧波在其他地方產生耦合的噪聲電壓，因此影響到開關電源EMI特性。下面以反激式開關拓?fù)錇槔瑢?duì)降低MOSFET的dv/dt和di/dt措施進行介紹。

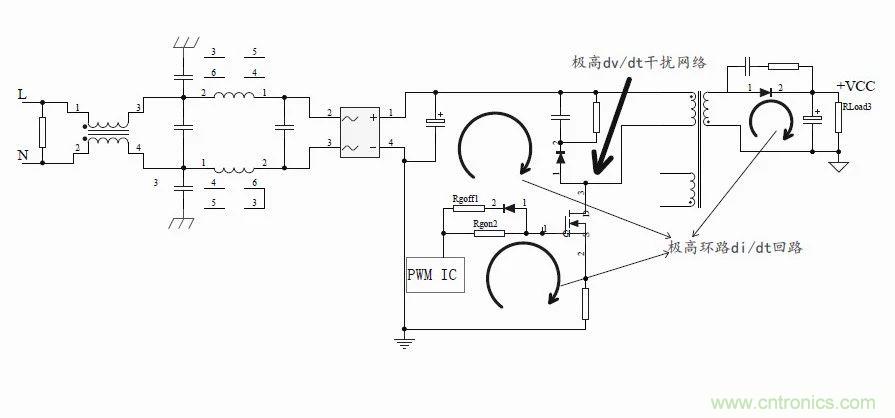

圖1 MOSFET噪聲源
1 降低MOSFET的dv/dt

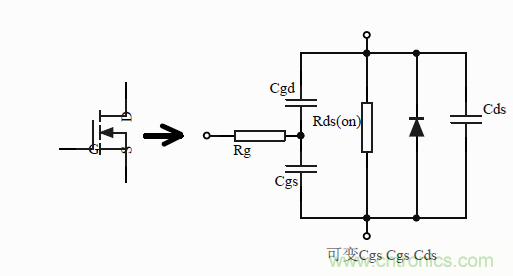

圖2 MOSFET等效電路
我們關注的是MOSFET特性以及影響這些特性的寄生效應：
1-3中，Rg和Cgd越大，dv/dt越低。1-4中，Coss越低，dv/dt越高。在MOSFET選型中，MOSFET的Coss、Ciss、Crss參數特性，影響開關尖峰大小。
從上述分析中可知，我們可以通過提高M(jìn)OSFET寄生電容Cgd、Cgs、Cds和增大驅動電阻值Rg來降低dv/dt。

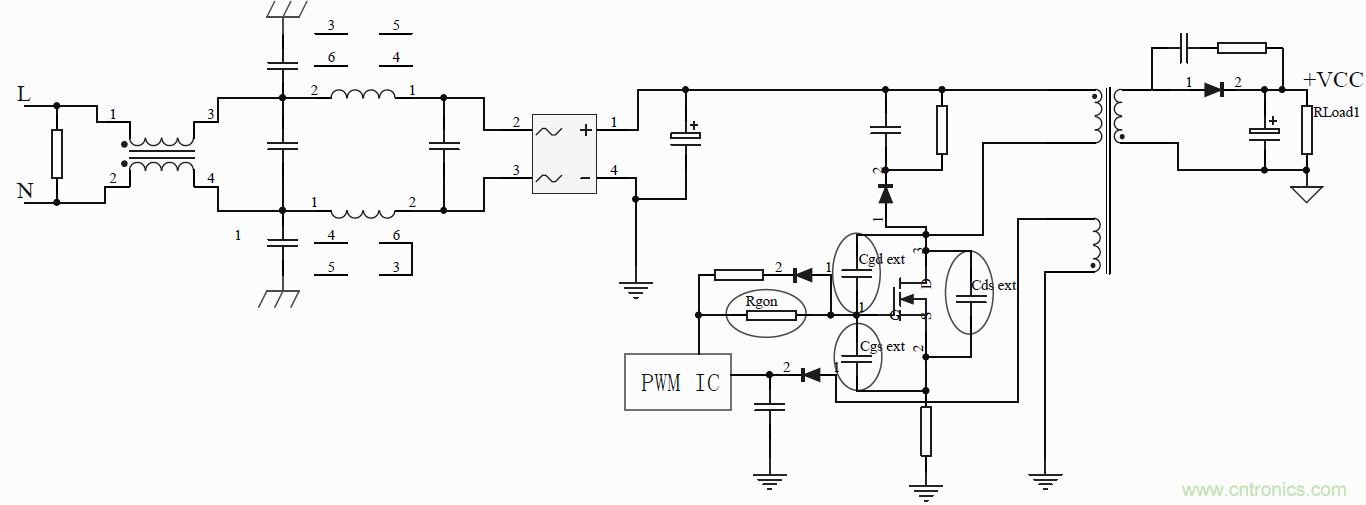

圖3 降低MOSFET的dv/dt措施
可以采取以下有效措施：
● 較高的Cds可以降低dv/dt并降低Vds過沖；但是較高的Cds會影響轉換器的效率。可以使用具有較低擊穿電壓和低導通電阻的MOSFET（這類MOSFET的Cds也較?。?。但是如果考慮噪聲輻射，則需要使用較大的諧振電容(Cds)。因此提高Cds則需要權衡EMI和效率兩者的關系；
● 較高的Cgd實質上增加了MOSFET在米勒平臺的持續時間，可以降低dv/dt。但這會導致增加開關損耗，從而降低MOSFET效率并且會提高其溫升。提高Cgd，需要驅動電流也會大幅增加，驅動器可能會因瞬間電流過大而燒毀；建議不要輕易添加Cgd；
● 在柵極處添加外部Cgs電容，但很少使用此方法，因?yàn)樵黾訓艠O電阻Rg相對更簡單。效果是相同的。
總結
圖3總結為降低MOSFET的dv/dt措施總結。MOSFET內部寄生參數（Cgd和Cds）較低時，就可能有必要使用外部Cgd和Cds來降低dv/dt。外部電容的范圍為幾pF到100pF，這為設計人員提供這些寄生電容的固定值進行參考設計。
2 降低電路中di/dt

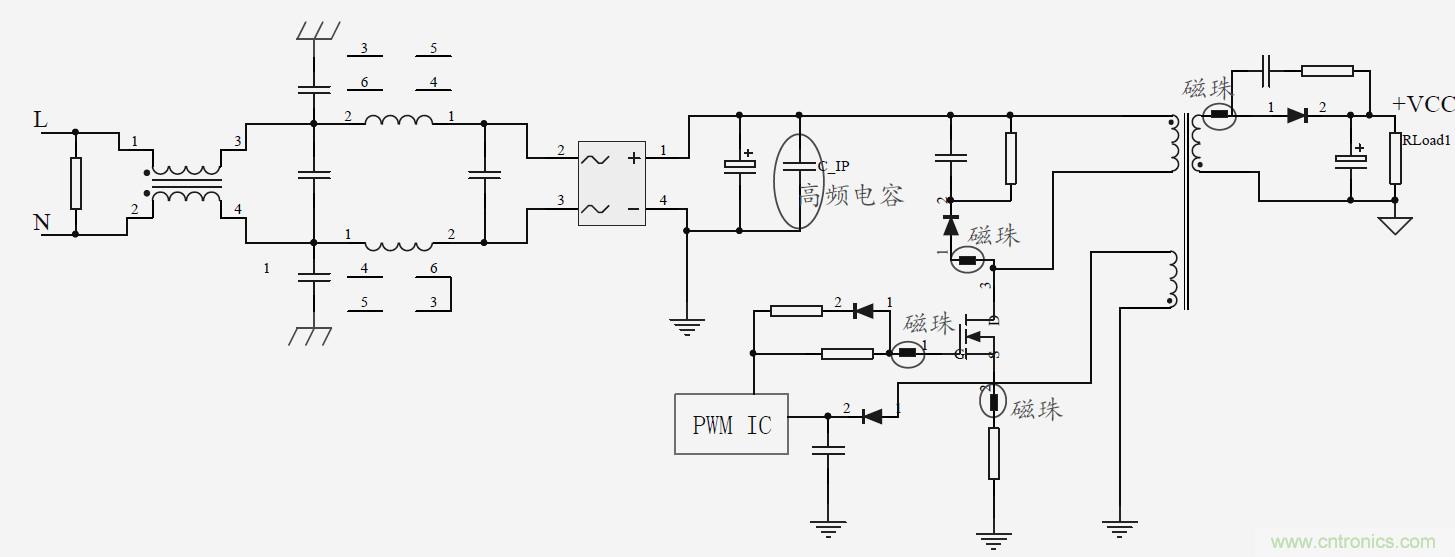

圖4 降低MOSFET的di/dt措施
圖4，MOSFET驅動階段中存在的各個di/dt部分產生兩種效果：
● G極、D極、S極處的雜散電感引起的噪聲電壓；
● 初級大環路的噪聲電壓。
可通過下面措施進行改進：
1、增加高頻電容減小環路面積
我們可以采取措施減小高頻電位跳變點的PCB環路面積。增加高頻高壓直流電容C_IP是減少PCB環路面積和分離高頻和低頻兩個部分回路有效措施。
2、合理增加磁珠抑制高頻電流
為了額外降低di/dt，可以在電路中增加已知的電感，以抑制高頻段的電流尖峰和振蕩。已知的電感與雜散電感串聯，所以總電感值在設計者已知的電感范圍內。鐵氧體磁珠就是很好的高頻電流抑制器，它在預期頻率范圍內變?yōu)殡娮?，并以熱的形式消散噪聲能量?/div>
3 推薦測試方案
正確使用和選擇測量?jī)x器和測量方法有助快速定位問題根源。調試時采用PWR2000W變頻電源提供輸入電壓，在被測試電路出現異常時可以及時保護電路。普通測試探頭容易引入額外寄生電感，造成噪聲在普通探頭中形成反射，引起振蕩，會給測量引入不確定因素。采用我司推出的ZP1500D高壓差分探頭，其輸入阻抗高達10MΩ，CMRR可達80dB以上，適合直接對MOSFET測量。ZDS4000系列示波器為數據挖掘型示波器，具有500M模擬帶寬和512M存儲深度，完全滿足深度噪聲測量需求。圖5為推薦參考測試方案框圖。

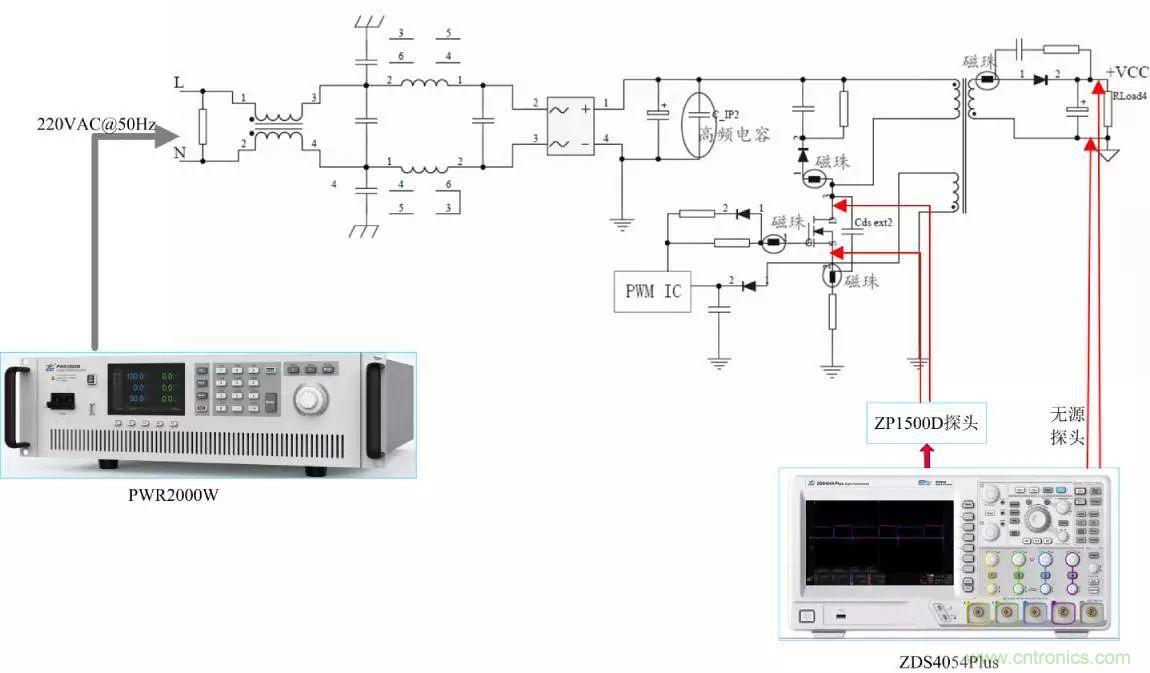

圖5 MOSFET噪聲測試方案
1、MOSFET電流測試波形圖
如圖5，在G極、S極和RCD電路中分別添加鐵氧體磁珠進行優化。使用電流探頭ZCP0030和ZDL6000示波記錄儀進行測量。在輸入110VAC@50Hz/輸出100VDC@8A條件下，優化后（通道2藍色）比優化前（通道1紅色），電流尖峰和振蕩明顯降低。

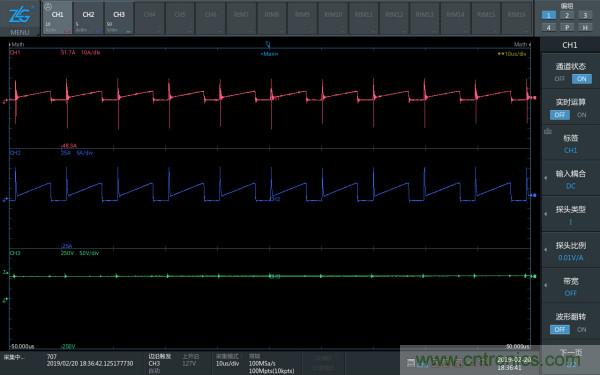

圖6 電流尖峰優化前后對比
2、MOSFET電壓測試波形圖
在MOSFET的DS極兩端并510pF高壓電容，測試Vgs和Vds，優化后比優化前的電壓尖峰小30V左右，有效降低電壓尖峰，有助與減少EMI。

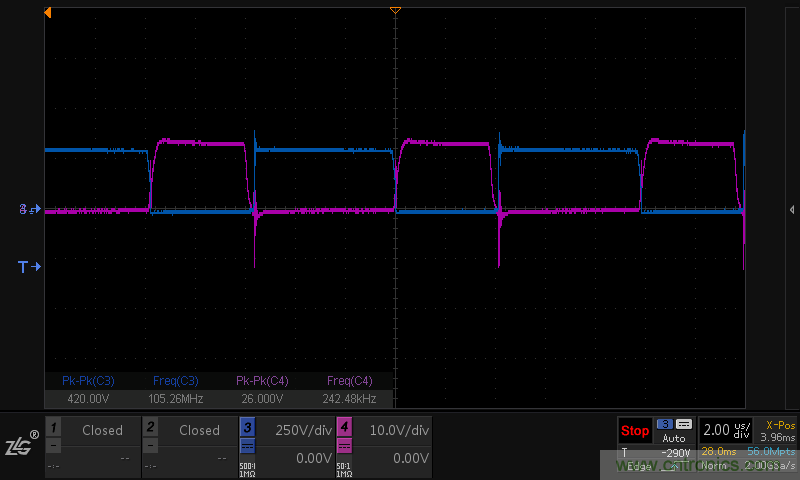

圖7 電壓尖峰優化前
圖8 電壓尖峰優化后
4 小結
在電路的關鍵節點增加電容、磁珠以及在MOSFET外接Cds、增大Rgon等，是降低MOSFET電壓尖峰和電流尖峰的有效措施，從而改善電路EMI性能。此外合適的測量?jī)x器設備是電源工程師快速定位問題必不可少的工具，通過科學的測量方法和有效的改善手段，可使低噪高功率密度電源產品快速成型。
