一、高頻電路介紹
高頻電路說白了就是無線電電路，但是不涉及微波電路(微波用于處理一千兆赫茲以上電路，要從物理學的電磁場入手，跟我們常見的電路很不一樣)，用于無線電波發射、接收、調制、解調、放大等等。
數字電路處理數字信號，數字信號只有高低兩種信號(比如，CMOS工藝的數字電路工作范圍0-3.3伏，0-0.8伏認為是低電平，2.4-3.3伏認為是高電平，其他電壓認為是無效，將所有電信號分成高低電平組成的序列)，適于高速處理、高精度處理、和計算機接口，直接用計算機處理。
模擬電路不將電平區分，所有連續信號一起處理(自然界的宏觀物理量都是連續的)，用于電源、放大、濾波等等。
模擬電路和高頻電路實際很接近，只是電路工作頻率高了，許多元器件的物理特性發生改變，處理方法和所處理的問題就不同了。
高頻電路性能指標
高頻小信號放大有諧振放大和寬帶放大兩種電路形式，性能指標主要包括如下幾項。
1、增益
高頻電路與低頻電路一樣，有電壓增益和功率增益的指標。對于諧振放大電路，是指在諧振頻率f0處，對于寬帶放大電路，是指在一段頻率泡圍。
2、通頻帶
與低頻電路概念相似，對于諧振放大電路，通頻帶是指相對于諧振頻率f0，歸一化幅竟下降到0.707的兩個對應頻率之差;對于寬帶放大電路，則是相對于一段頻率的相應定義。
3、選擇性
選擇性主要針對諧振放大電路，表征電路選擇有用信號抑制無用信號的能力，通常用矩形系數和抑制比來衡量，都是基于電路的諧振特性曲線。
4、噪聲系數
放大電路工作時，由于種種原因會產生載流子的不規則運動，在電路內部形成噪聲，使信號質量受到影響。這種影響通常用信號功率Ps與噪聲功率Pn之比(簡稱信噪比)來描述。噪聲系數定義為輸入信噪比與輸出信噪比之比。
5、穩定性
高頻放大電路的穩定性是指工作狀態或條件發生變化時，其主要性能的穩定程度。例如，環境溫度的改變或電源電壓的波動，會影響放大電路的直流工作狀態;電路元件參數也會改變，導致放大電路增益發生變化，中心頻率偏移，諧振曲線畸變。甚至產生自激而完全不能工作。
高頻電路接地原則
對于工作頻率較高的電路和數字電路，由于各元器件的引線和電路的布局本身的電感都將增加接地線的阻抗，因而在低頻電路中廣泛采用的一點接地的方法。若用在高頻電路容易增加接地線的阻抗，而且地線問的雜散電感和分布電容也會造成電路間的相互耦合，從而使電路工作不穩定。
為了降低接地線阻抗及其減少地線間的雜散電感和分布電容造成電路間的相互耦合。高頻電路采用就近接地，即多點接地的原則，把各電路的系統地線就近接至低阻抗地線上，一般來說，當電路的工作頻率高于10MHz時，應采用多點接地的方式。由于高頻電路的接地關鍵是盡量減少接地線的雜散電感和分布電容，所以在接地的實施方法上與低頻電路有很大的區別。
二、射頻電路介紹
射頻簡稱RF，射頻就是射頻電流，它是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流。有線電視系統就是采用射頻傳輸方式的
在電子學理論中，電流流過導體，導體周圍會形成磁場;交變電流通過導體，導體周圍會形成交變的電磁場，稱為電磁波。
在電磁波頻率低于100khz時，電磁波會被地表吸收，不能形成有效的傳輸，但電磁波頻率高于100khz時，電磁波可以在空氣中傳播，并經大氣層外緣的電離層反射，形成遠距離傳輸能力，我們把具有遠距離傳輸能力的高頻電磁波稱為射頻，英文縮寫：RF
射頻電路組成和特點

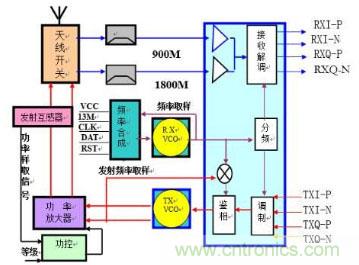

普通手機射頻電路由接收通路、發射通路、本振電路三大電路組成。其主要負責接收信號解調;發射信息調制。早期手機通過超外差變頻(手機有一級、二級混頻和一本、二本振電路)，后才解調出接收基帶信息;新型手機則直接解調出接收基帶信息(零中頻)。更有些手機則把頻合、接收壓控振蕩器(RX—VCO)也都集成在中頻內部。
功率較大，能通過天線或射頻發射頭向外界發射或輻射出高頻電磁波的電路叫射頻電路。射頻電路電的特點就是能向外界發射高頻電磁波。
高頻電路是泛指能運行高頻信號、接收高頻信號，或產生高頻信號，或放大高頻信號，傳導高頻信號，或處理高頻信號的電路。射頻電路也是高頻電路的一種。
