【導讀】繼電器開關模塊由TLP521 -4 、ULN2803 和SRD -12VDC 及三極管構成，由微控制器輸出的信號經過三極管構成的開關電路送往TLP521 -4 光耦芯片再通過ULN2803 達林頓管的放大后用來驅動SRD-12DC 繼電器，進而達到控制空調的各種開關的作用。
光耦驅動繼電器電路圖（一）
注：

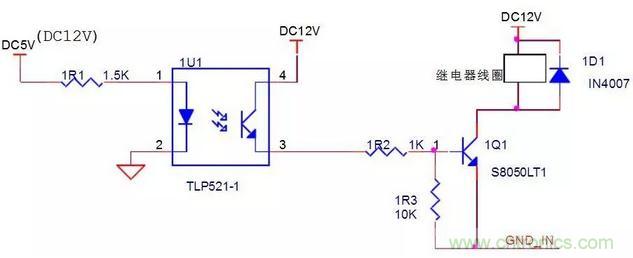

1U1-1腳可接12V，也可接5V，1U1導通，1Q1導通，1Q1-3=0V，線圈兩端電壓為11.7V.
1U1-1腳不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，線圈兩端電壓為0V。
注：

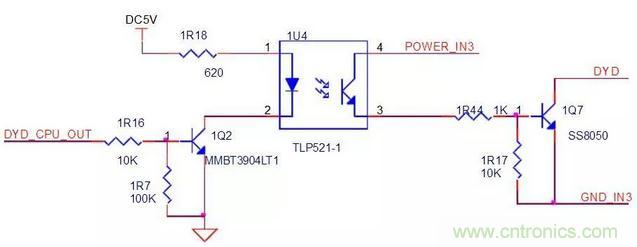

“DYD_CPU_OUT”連接LPC2367，輸出高低電平，高電平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，線圈兩端電壓為0V。
DYD_CPU_OUT”為低電平，1U4導通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，線圈兩端電壓為11.7V。 以上兩圖是低電平使能。
這兩種適用于CPU初始化時，GPIO口為高電平的情況，否則初始化會造成誤動作。

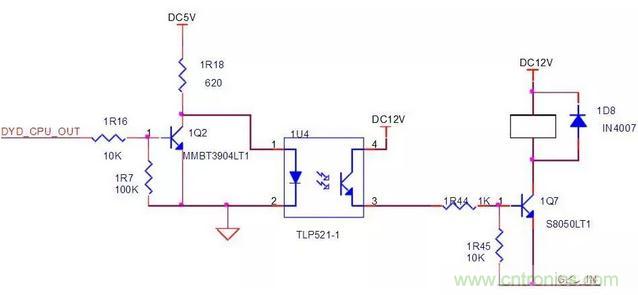

“DYD_CPU_OUT”連接LPC2367，輸出高低電平，低電平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，線圈兩端電壓為0V。
“DYD_CPU_OUT”為高電平，1U4導通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，線圈兩端電壓為11.7V。 此圖是高電平使能。繼電器的常閉觸點接負載。
第2和第3圖中的1R16換成510歐，1R7換成1K，否則會有上電瞬間，高電平干擾。尤其是第3圖，高電平使能。
光耦驅動繼電器電路圖（二）

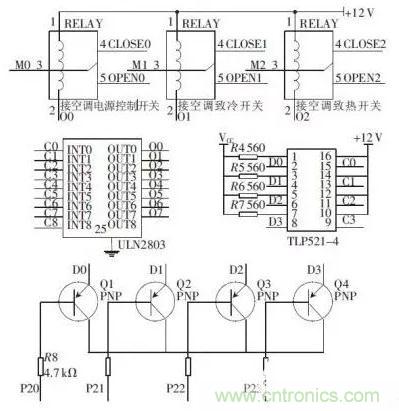

繼電器開關模塊由TLP521 -4 、ULN2803 和SRD -12VDC 及三極管構成，由微控制器輸出的信號經過三極管構成的開關電路送往TLP521 -4 光耦芯片再通過ULN2803 達林頓管的放大后用來驅動SRD-12DC 繼電器，進而達到控制空調的各種開關的作用， 繼電器開關控制模塊與微控制器的電路連接圖如圖3 所示。
光耦驅動繼電器電路圖（三）

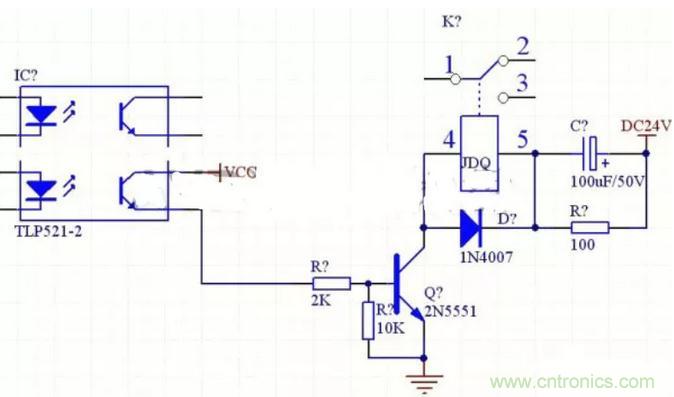

24V繼電器的驅動電路
說明：VCC是5V。
繼電器串聯RC電路：
這種形式主要應用于繼電器的額定工作電壓低于電源電壓的電路中。當電路閉合時，繼電器線圈由于自感現象會產生電動勢阻礙線圈中電流的增大，從而延長了吸合時間，串聯上RC電路后則可以縮短吸合時間。原理是電路閉合的瞬間，電容C兩端電壓不能突變可視為短路，這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上，從而加快了線圈中電流增大的速度，使繼電器迅速吸合。電源穩定之后電容C不起作用，電阻R起限流作用。
基極和發射極的電阻的作用是：在沒有正向偏置電壓的情況下，保證基極的電壓為零，防止三極管的受外部的干擾而誤導通，其實就是為了保證可靠性。 具體的阻值的大小倒不絕對，10K、100K都可以的，只是起到下拉的作用，電流非常很小的。 此繼電器驅動電路已經驗證通過，開和關狀態良好，實際應用中最好把5V、24V兩組直流電源的地分開，再配合光藕實現真正的隔離效果。

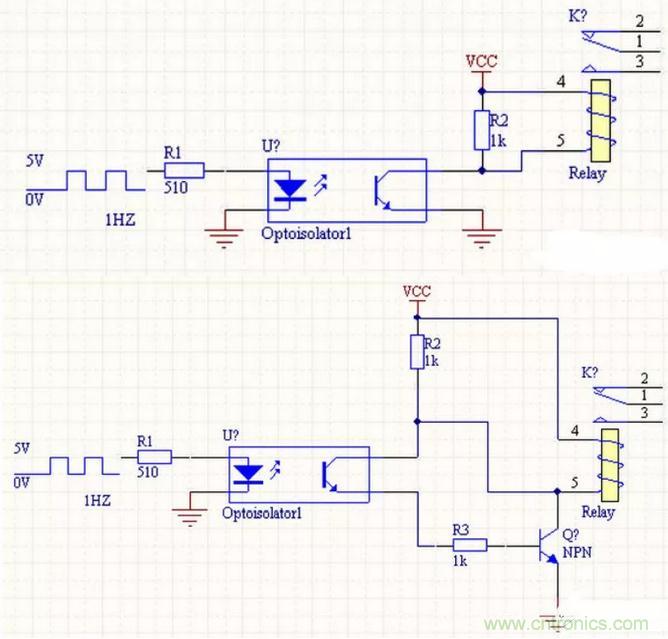

光耦驅動繼電器電路圖（四）
用光耦驅動繼電器電路
光耦驅動繼電器電路圖（五）

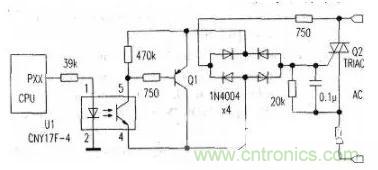

用光電耦合器用隔離驅動電路
微機的接口電路中，實現主機與外設的隔離，一般有兩種方式：一種是使用繼電器；另一種是使用光電耦合器。
采用電池的功耗產品，對電池的電能消耗是需優先考慮的，附圖的電路采用光電耦合器作為隔離，電池的消耗電流可低至50μA以下，但驅動器提供的電流大于1A。
此電路對元件的要求比較高，光電耦合器U1只能采用型號為CNY17F-4的正品元件，實驗中試過十多種光電耦合器，僅此型號輸入電流50μA時，電路即可工作，其余光電耦合器驅動電流都需幾百微安以上。
Q1、Q2的耐壓可根據兩管工作輸入電壓的大小而定，若輸入電壓大于220V，需使用耐壓高于400V的三極管與可控硅。
另外，對Q1要求穿透電流要小，對功率沒有要求。對Q2要求觸發電流小于15mA，否則可能會出現負半周削波的現象。
