E起動手 | 簡易電磁波接收器，玩的就是花樣

發布時間：2018-03-13 來源：EEFOCUS 責任編輯：lina

【導讀】記得看過一個關于微波爐安全性的文章，其中訪問了美國某一著名大學的物理系教授，教授說不可能有微波從微波爐里泄露出來的，因為微波爐是一個只有一面開口的鐵盒子，而且在開口的那一面（即微波爐的門）裝有金屬網，網眼遠遠小于微波爐里電磁波的波長（~12cm）。

根據電磁波理論，電磁波無法穿過直徑比波長小的金屬孔。但是也許是因為理論中假設的金屬是沒有電阻的導體，而實際金屬并非這么優良的導體；而且微波爐產生的微波功率巨大（數百瓦量級），所以總有一些泄露出來。

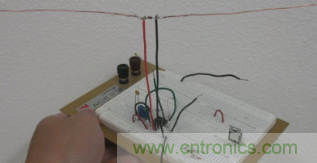

最近看到一篇文章，講如何制作一個簡易的微波接收器來探測這些泄露的電磁波。裝置非常簡單但是可以體現很多物理含義，于是我也做了一個（如下圖）。

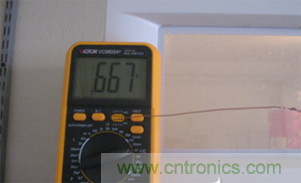

接收裝置是一個簡單的偶極天線。偶極天線的中間有一個高頻二極管（1n4148）起到整流作用，即把接收到微波頻率信號轉換成準直流。再送到一個運放組成的電壓放大（~100倍），然后用萬用表讀出直流電壓值。注意我們把它轉換成直流的原因是因為如果要直接記錄微波頻段的信號，需要非常昂貴的儀器。

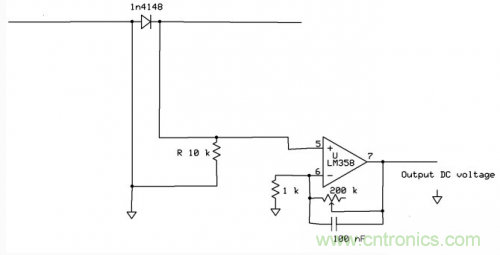

電路如下圖。
