磁通門電流傳感器工作原理

　　磁通門傳感器的工作原理是基于鐵芯材料的非線性磁化特性，其敏感元件為高磁導率、易飽和材料制成的鐵芯，有兩個繞組圍繞該鐵芯：一個是激勵線圈，另一個是信號線圈。在交變激勵信號fl的磁化作用下，鐵芯的導磁特性發生周期性飽和與非飽和的變化，從而使圍繞在鐵芯上的感應線圈感應出反應外界磁場的信號。

　　因?yàn)榇磐ㄩT傳感器是利用被測磁場中高導磁率磁芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的。這種物理現象對被測環境磁場來說好像是一道“門”，通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接的達到測量電流的目的。

　　磁通門電流傳感器原理圖

　　二、磁通門電流傳感器的構成

　下圖是磁通門電流傳感器的系統構成

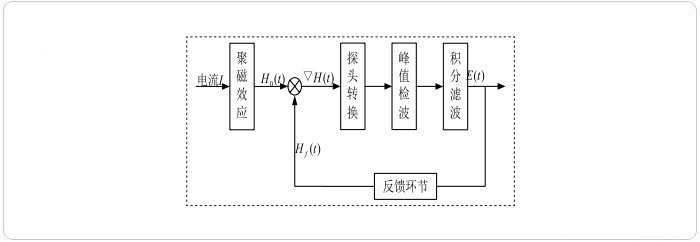

　　磁通門電流傳感器系統構成框圖

　　電流傳感器的系統框圖所示。電流所產生的的磁場在磁通門探頭內經激勵信號調制后，通過峰值檢波和積分濾波電路產生有用的電壓信號，然后經過反饋，使電流傳感器工作在零磁通狀態。

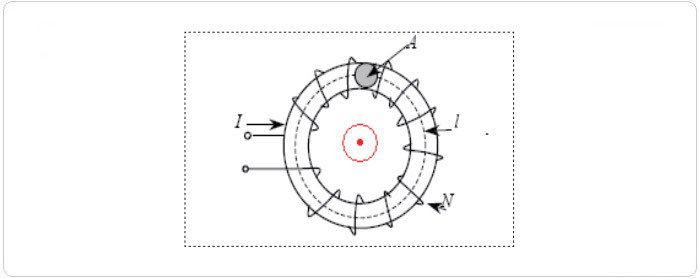

　　圖1：磁通門繞組結構圖

　　下面本文以結構簡單并且應用較廣泛的一種單繞組磁通門進行介紹。如圖1所示：環形磁芯上繞有線圈，此繞組即作為激勵繞組又作為測量繞組，所測電流從磁環中間穿過。

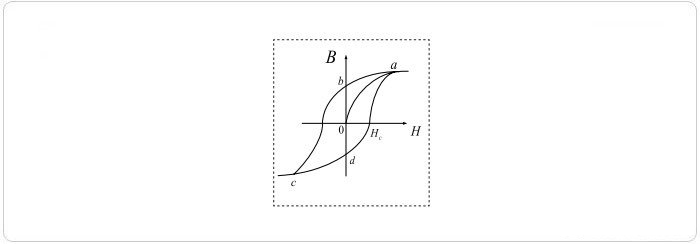

　　圖2：普通磁環B—H曲線

　　一般磁性材料都有S形狀曲線的特性，稱之為磁滯回路（hysteresis loop），如圖2所示。此磁滯回路曲線建立在B—H的坐標軸上，為磁性材料遭受完全磁化與非磁化周期，圖示為典型磁滯曲線的鐵心，如果曲線由a點開始，此點表示最大正磁化力，至b點磁化力為零，然后下降至c點為最大負磁化力，再至d點磁化力為零，最后返回最大正磁化力的a點，此即為整個磁性周期。高導磁率、低矯頑力磁芯的磁滯回線如圖3所示。

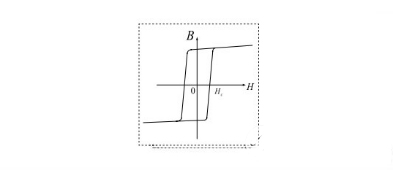

　　圖3：高u磁環的B—H曲線

　　當我們?cè)诖怒h(huán)導線中加入電流分量后，電流所產生的磁場會使原本對稱的B-H磁滯回線會改變中心線變成如圖4所示形狀。

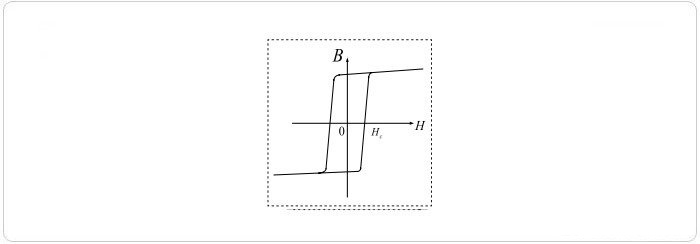

　　圖4：加入直流的高u磁環B—H曲線

　　假設激勵磁場強度為：Hmcosωt，就能得到磁通門磁芯上的總磁場強度為：

　　……1

　　式中：

　　H 0——為導線電流在環形磁芯上的磁場強度；

　　H m——為激勵磁場強度幅值；

　　ω——為激勵場角頻率。

　　則線圈中的感應電動勢：

　　……2

　　式中：

　　N——為繞組線圈匝數；

　　S——為環形磁芯的截面積；

　　uTd——為磁芯物質的微分磁導率。

　　根據磁飽和特性，當H0 =0時，H（t）= Hm cosωt，在磁飽和作用下磁感應強度為：

　　……3

　　式中：Ba為磁化曲線飽和段延長線在B 軸上的截距，顯然，B（t）是對時間軸上下對稱的平頂波，根據傅里葉級數分析，它只含奇次諧波不含偶次諧波。

　　當外磁場H0≠0時，H（t）= H0+Hm cosωt，B（t）的表達式為：

　　……4

　　這時，B（t）成為上下不對稱的平頂波，根據傅里葉級數分析可知，它不僅含有奇次諧波還含有偶次諧波。而由式2可知，E（t）和B（t）應含有相似的波形成分，因此，可以根據E（t）在激勵周期內的振幅的上下不對稱來檢測外電流所產生的磁場B0，從而達到測量電流的目的。

　　整個過程可以概括為：當磁通門式電流傳感器工作時，激勵線圈中加載一固定頻率、固定波形的交變電流進行激勵，使磁芯往復磁化達到飽和。在不存在外在電流所產生的被測磁場時，則檢測線圈輸出的感應電動勢只含有激勵波形的奇次諧波，波形正負上下對稱。當存在直流外在被測磁場時，則磁芯中同時存在直流磁場

　　和激勵交變磁場，直流被測磁場在前半周期內促使激勵場使磁芯提前達到飽和，而在另外半個周期內使磁芯延遲飽和。因此，造成激勵周期內正負半周不對稱，從而使輸出電壓曲線中出現振幅差。該振幅差與被測電流所產生的磁場成正比，因此可以利用振幅差來檢測磁環中所通過的電流。
